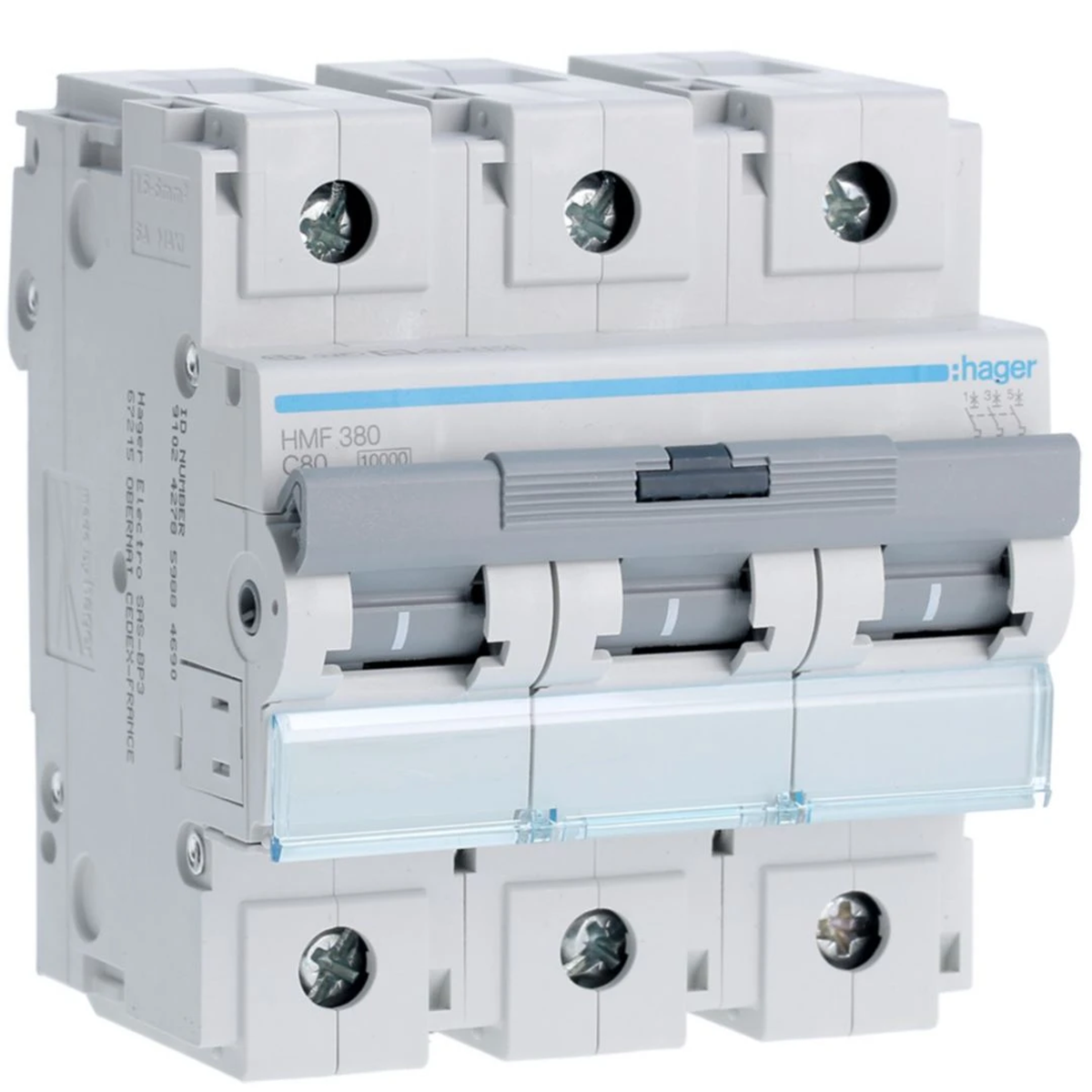

Wyłączniki nadprądowe 80 - 100 A. Typ B, C i D Znamionowa zwarciowa zdolność łączeniowa 10000 A
• prąd znamionowy wyłączalny zwarciowy graniczny (Icu): 15 kA, zgodnie z PN-EN 60947-2,
• klasa ograniczenia energii: 3,
• napięcie znamionowe łączeniowe: 230/400 V AC - wyłącznik jednobiegunowy, 400 V AC - wyłącznik wielobiegunowy,
• możliwość stosowania w obwodach prądu stałego,
• szeroki zakres akcesoriów, w tym przegrody izolacyjne pomiędzy biegunami,
• możliwość podłączenia za pomocą szyn grzebieniowych pionowych i poziomych,
• zaciski klatkowe: drut do 35 mm2, linka do 25 mm2,
• pole opisowe z klapką zabezpieczającą,
• górne i dolne otwierane klipsy montażowe,
• stopień ochrony: IP2X dla zacisków, IP40 dla aparatu zabudowanego w rozdzielnicy.

Charakterystyka

C
Liczba biegunów

3
Znamionowe napięcie izolacji [V]

500
Znamionowa zwarciowa zdolność łączeniowa [kA]

10
PKWIU

27.12.22.0

Ilość modułów

4,5
Napięcie znamionowe [V]

400
Prąd znamionowy [A]

80
Liczba modułów

4,5

Pozostałe dane techniczne

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

3
Prąd znamionowy

80 A
Napięcie znamionowe izolacji Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

10 kA
Jednocześnie rozłączany biegun N

nie
Stopień zanieczyszczenia

3
Szerokość wyrażona liczbą modułów

4.5
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 70 mm²

Charakterystyka wyzwalania

C
Liczba biegunów chronionych

3
Napięcie znamionowe

415 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

10 kA
Zakres częstotliwości

50 ... 60 Hz
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

tak
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 50 mm²

Producent

HAGER POLO Sp. z o. o.
Adres

43-100 Tychy Fabryczna 10
Email

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
NIP

6460015532
GLN

5900009931532

Rodzaj opakowania		Karton	Pakiet	Paleta
Ilość	1 szt.	1 szt.	12 szt.	504 szt.
Waga (kg)	0,679	0,715	8,660	386,720
Szerokość (m)	0,080	0,080	0,310	0,800
Długość (m)	0,090	0,100	0,105	0,794
Głębokość (m)	0,072	0,100	0,360	1,200
