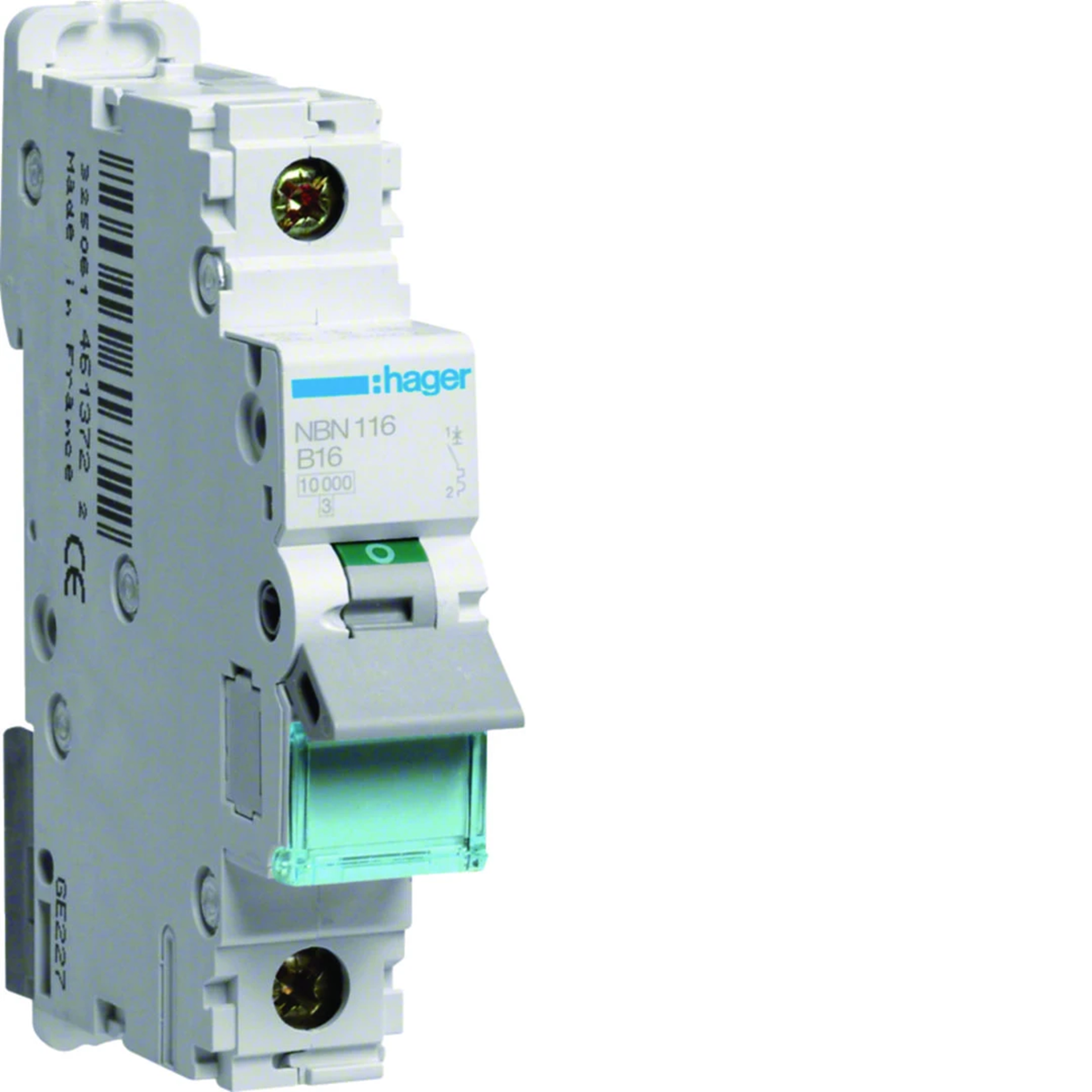

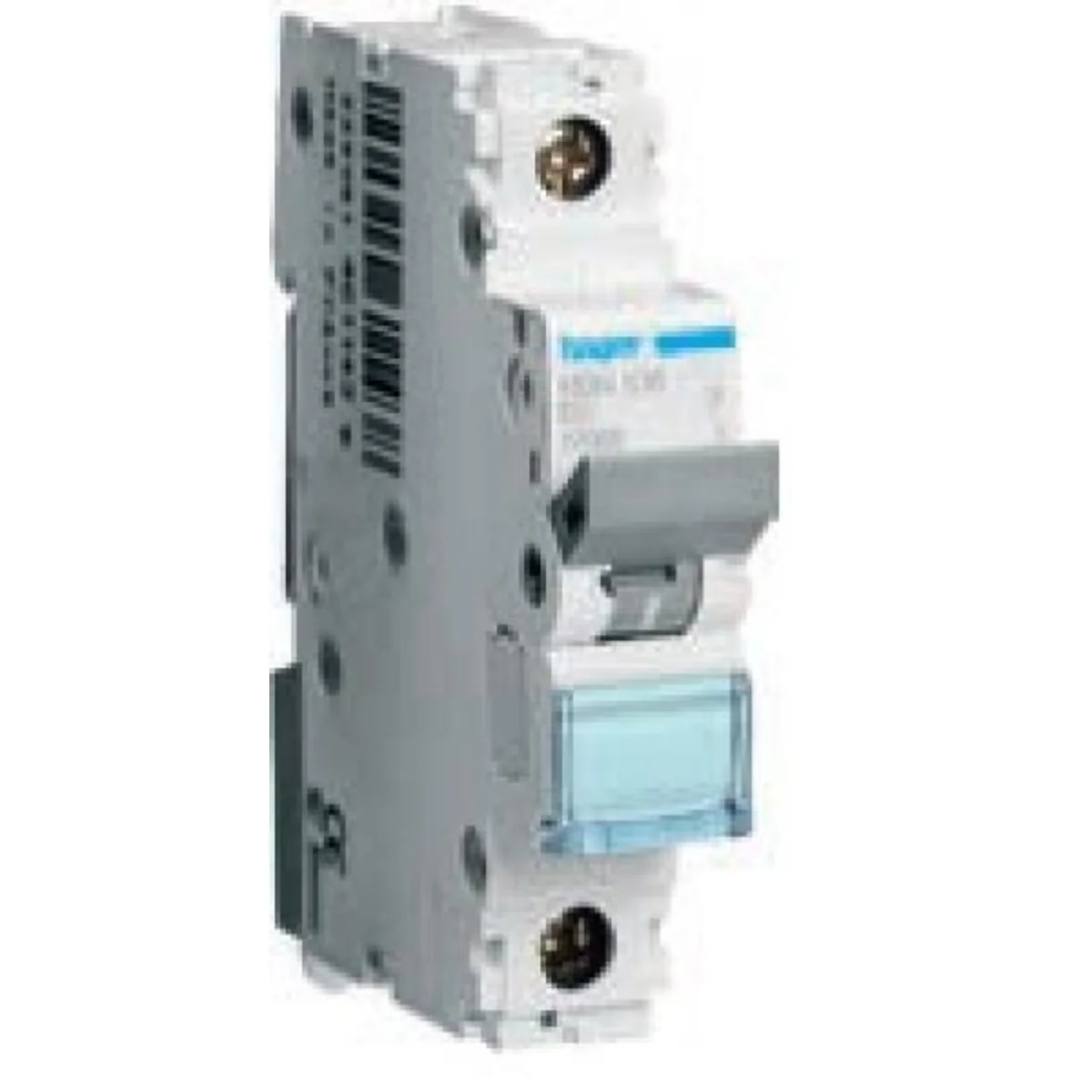

Wyłączniki nadprądowe 0,5 - 16 A. Typ B, C i D Znamionowa zwarciowa zdolność łączeniowa 10000 A
• prąd znamionowy wyłączalny zwarciowy graniczny (Icu): 15 kA, zgodnie z PN-EN 60947-2,
• klasa ograniczenia energii: 3,
• napięcie znamionowe łączeniowe: 230/400 V AC - wyłącznik jednobiegunowy, 400 V AC - wyłącznik wielobiegunowy,
• możliwość stosowania w obwodach prądu stałego,
• szeroki zakres akcesoriów, w tym przegrody izolacyjne pomiędzy biegunami,
• możliwość podłączenia za pomocą szyn grzebieniowych pionowych i poziomych,
• zaciski klatkowe: drut do 35 mm2, linka do 25 mm2,
• pole opisowe z klapką zabezpieczającą,
• górne i dolne otwieralne klipsy montażowe,
• stopień ochrony: IP2X dla zacisków, IP40 dla aparatu zabudowanego w rozdzielnicy

Charakterystyka

B
Ilość modułów

1
Napięcie znamionowe [V]

230
Prąd znamionowy [A]

16
Szerokość [mm]

17,5
Znamionowa zwarciowa zdolność łączeniowa [kA]

10
PKWIU

27.12.22.0

Głębokość [mm]

70
Liczba biegunów

1
Znamionowe napięcie izolacji [V]

500
Strata mocy [W]

2,7
Wysokość [mm]

83
Liczba modułów

1

Pozostałe dane techniczne

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

1
Prąd znamionowy

16 A
Napięcie znamionowe izolacji Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

15 kA
Klasa ograniczenia energii

3
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

tak
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 25 mm²

Charakterystyka wyzwalania

B
Liczba biegunów chronionych

1
Napięcie znamionowe

400 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Rodzaj napięcia

AC
Zakres częstotliwości

50 ... 60 Hz
Jednocześnie rozłączany biegun N

nie
Stopień zanieczyszczenia

2
Szerokość wyrażona liczbą modułów

1
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 35 mm²

Rodzaj opakowania		Karton	Pakiet	Paleta
Ilość	1 szt.	12 szt.	144 szt.	3456 szt.
Waga (kg)	0,104	1,335	16,405	416,720
Szerokość (m)	0,018	0,100	0,315	0,800
Długość (m)	0,087	0,080	0,230	1,098
Głębokość (m)	0,074	0,225	0,360	1,200
