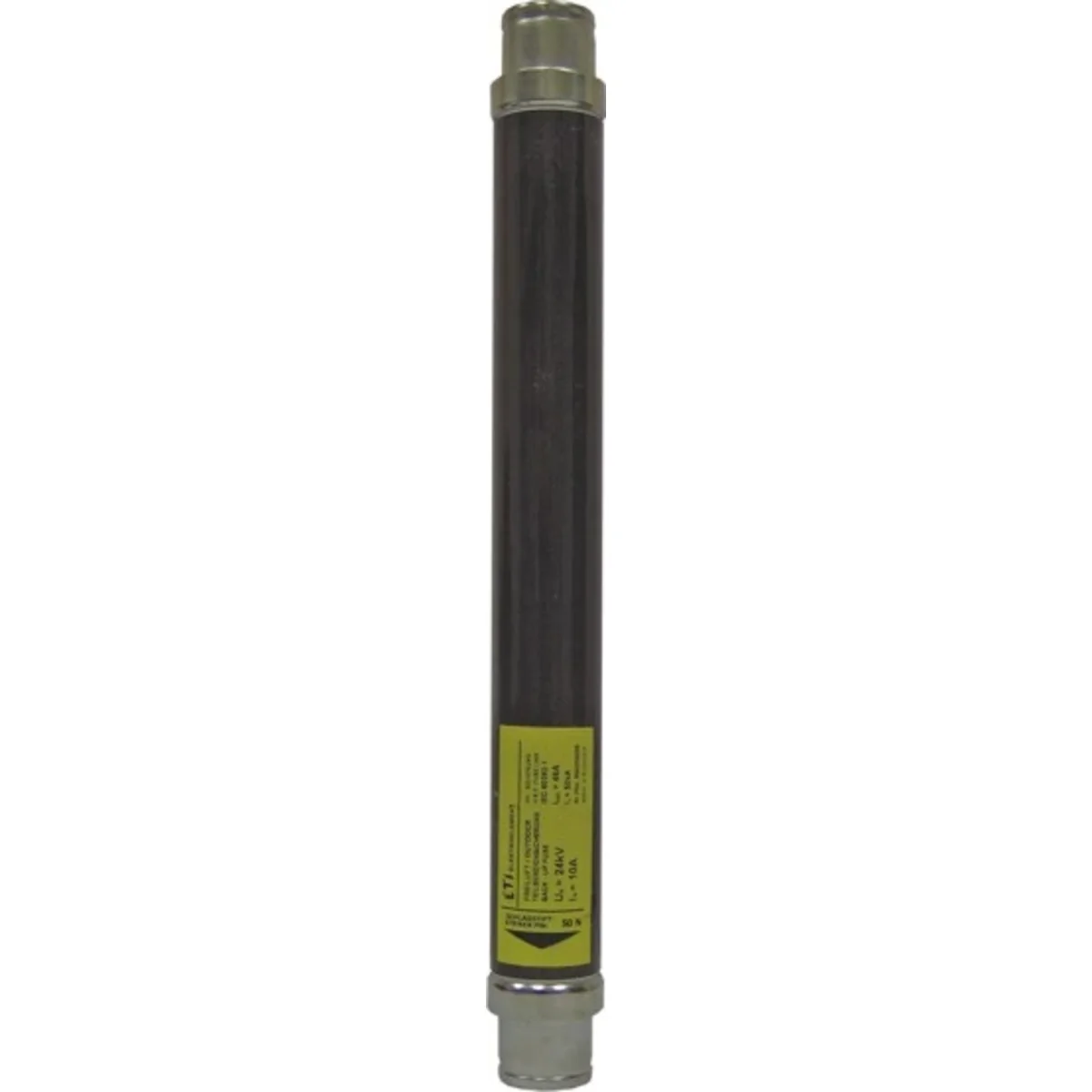

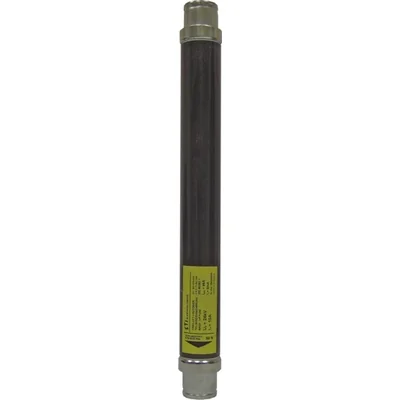

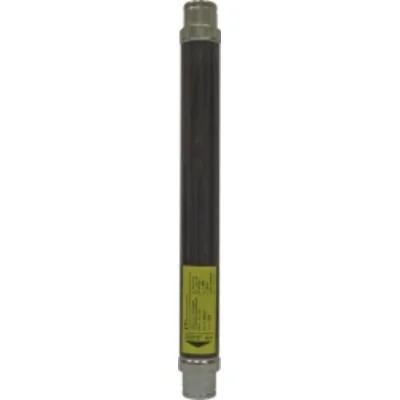

Wkładka topikowa z wybijakiem VV C 10/24kV 16A 50N 004255007

Index local:
ABM012ETIP
Numéro de catalogue:
004255007
Code EAN:
3838895243564
Producteur: ETI POLAM
Najmniejszy prąd wyłączalny [A]: 60
Prąd znamionowy [A]: 16
Straty mocy [W]: 35
Prix:
199,47 zł
brutto / pcs.
(y compris la TVA 23%)
86,73 zł brutto/kg.
Livraison en 3h
jusqu'à 2 semaines (jours ouvrables)
Ramassage en 1h
Quantité pcs.
(plusieurs:
1
)
Ajouter à la demande de devis
Ajouter au presse-papiers
Imprimer

Description du produit

Wkładki typu VV zaprojektowane są aby zapewnić stabilną i pewną charakterystykę czasowoprądową. Korpus wkładki stanowi porcelanowa, glazurowana rura o bardzo wysokiej odporności mechanicznej i temperaturowej. Zaciski wykonane są z miedzi pokrywane elektrolitycznie niklem a na życzenie klienta powłoką srebra. Zacisk mocuje się na rowkach znajdujących się na końcach rur przez odpowiednio mocne zaciśnięcie. Siła połączenia zapewniona jest przez zastosowanie odpowiedniego kleju odpornego na zmiany temperatury. Wysoko zaawansowana metoda produkcji elementu topikowego wkładki zapewnia uzyskanie dokładnej i stabilnej  charakterystyki czasowo-prądowej wkładki. Element topikowy jest nawinięty na porcelanowy wkład znajdujący się wewnątrz rury. Wkładka wypełniona jest piaskiem kwarcowym o odpowiednio dobranej granulacji. Bardzo ważnym elementem konstrukcji wkładki jest mechanizm wybijaka. Dla wersji TERMO z wyzwalaczem termicznym (wersja VV D i VV E) integralną częścią urządzenia jest element termiczny, który uruchamia się w wyniku wzrostu temperatury.  Działanie wyzwalacza termicznego zawsze następuje bez względu na to czy wzrost temperatury pochodzi od przeciążenia czy od czynników zewnętrznych. Działanie następuje przy temperaturze około 120oC. Mechanizm działa w ten sposób, że krótkotrwałe przeciążenia nie powodują niepotrzebnego rozłączenia obwodu. Tylko w przypadku nadmiernego wzrostu temperatury następuje zadziałanie wybijaka. Wkładka z wyłącznikiem termicznym przede wszystkim znajduje zastosowanie jako zabezpieczenie rozdzielnic energetycznych średniego napięcia w izolacji SF6. Wkładki średniego napięcia VV posiadają charakterystykę czasowoprądową t-I niepełnozakresową.

Zalety:
→ małe wzrosty temperatury związane z niskimi stratami mocy,
→ duża zdolność zwarciowa - 50 i niezawodność wyłączenia przy krytycznym prądzie,
→ szeroka gama układów wybijakowych - 80 N, 120 N dla wkładek z wyłącznikiem termicznym - wersja VV D i VV E oraz 50 N dla wersji standardowej VV C, niezawodne działanie układu wybijaka,
→ duża odporność na wilgoć,
→ zastosowanie wewnętrzne jak i zewnętrzne,
→ niezawodne wyłączenie przy minimalnym prądzie zadziałania,
→ stabilna charakterystyka czasowo-prądowa,
→ napięcia łączeniowe przy wyłączaniu są niższe od wartości zalecanej,
→ elementy topikowe bardzo dobrej jakości.

Données techniques

  • Najmniejszy prąd wyłączalny [A]
    60
  • Straty mocy [W]
    35
  • PKWIU
    27.12.10.0
  • Prąd znamionowy [A]
    16
  • Waga [g]
    2300

Autres données techniques

  • Rozmiar
    Inne
  • Zdolność łączeniowa
    63 kA
  • Rodzaj napięcia
    AC

Détails du fabricant

Emballage en vrac

Une sorte de paquet Pudełko
Quantité 3 pcs.
poids (kg) 7,400
Volume (m3) 0,023
Largeur (m) 0,350
Longueur (m) 0,560
Profondeur (m) 0,120
