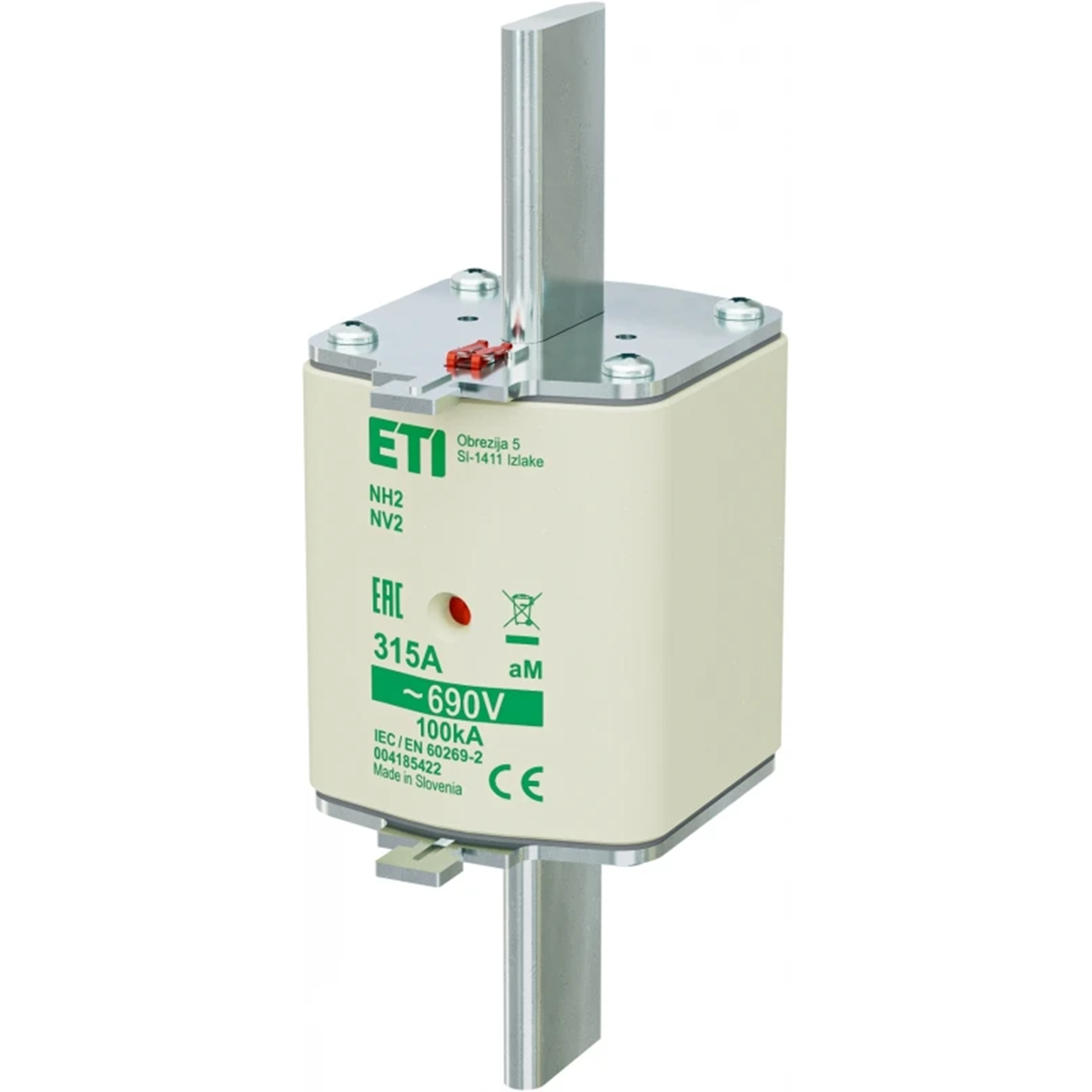

Wkładki bezpiecznikowe przemysłowe o charakterystyce aM są przeznaczone do ochrony przyrządów rozdzielczych i obwodów zasilających silniki elektryczne ponieważ wkładki o charakterystykach gL albo gG nie zapewniają dostatecznej ochrony tych urządzeń. Są one wykonywane we wszystkich standardowych wielkościach dla wszystkich standardowych prądów znamionowych i napięć do 690 V. Ich podstawowym zadaniem jest umożliwienie pełnego wykorzystania urządzeń rozdzielczych w zakresie prądów rozruchowych oraz ochrona styków stycznika przed zniszczeniem w przypadku zwarcia. Należy podkreślić, że wkładki te posiadają charakterystykę niepełnozakresową, tzn. chronią urządzenia przed zwarciem. Powinny współpracować z dodatkowym aparatem nadmiarowo-prądowym.

Charakterystyka

aM
Typ

NH
Zwarciowa zdolność wyłączenia [kA]

100 (AC)
PKWIU

27.12.21.0

Prąd znamionowy [A]

315
Wielkość

2
Napięcie znamionowe AC [V]

690

Pozostałe dane techniczne

Rodzaj napięcia

AC
Znamionowa zdolność łączeniowa

25 kA

Prąd znamionowy

315 A
Charakterystyka

aM (ochrona zwarciowa silników)

Rodzaj opakowania	Pudełko	Pudełko
Ilość	3 szt.	15 szt.
Waga (kg)	1,780	-
Objętość (m3)	0,002	-
Szerokość (m)	0,150	-
Długość (m)	0,167	-
Głębokość (m)	0,080	-
