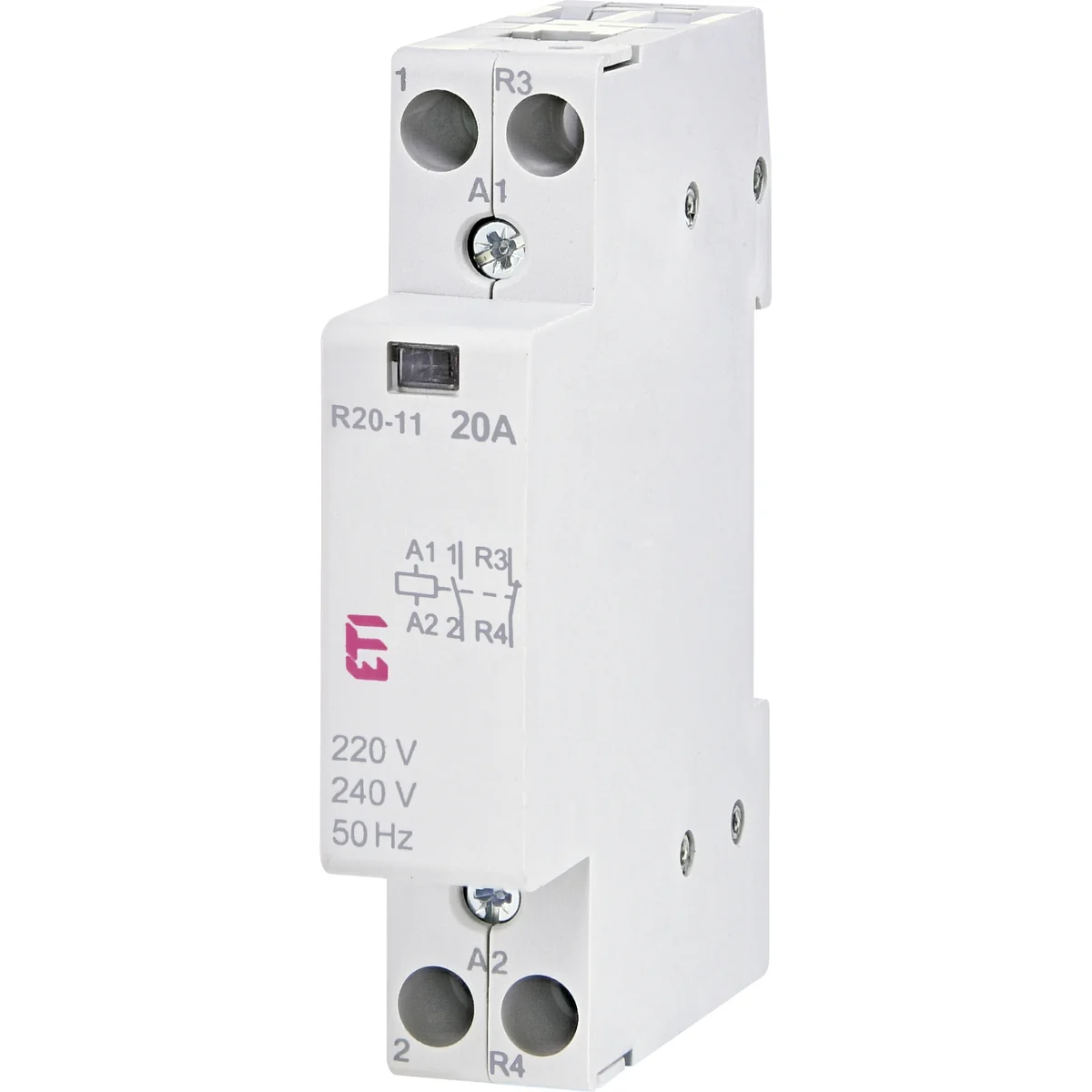

Stycznik modułowy 20A styk zwierny i rozwierny (1 mod. 2 bieg.) R 20-11 230 002461220

Índice local:

ATA063ETIP

Número de catálogo:

002461220

Código EAN:

5904722903395

Stycznik modułowy 20A styk zwierny i rozwierny (1 mod. 2 bieg.) R 20-11 230

Haga clic en la foto para ampliar

Fabricante: ETI POLAM

Napięcie znamionowe [V]: 230

Prąd znamionowy [A]: 20

Temperatura pracy [°C]: od -40 do +60

Ver descripción completa

128

zł

brutto / uds. (IVA incluido 23%) 986,62 zł brutto / kg.

Dostępne 224 uds.

Compruébalo

Odbierz w godzinę!

Detalles

Elija su mayorista

Seleccione

Cantidad uds. (múltiple: 1 )

Añadir a solicitud de presupuesto

Añadir al portapapeles

Imprimir

Pregunta por el producto

Descripción del producto Datos técnicos Descripción del fabricante Detalles del fabricante Empaquetado a granel Archivos para descargar

Descripción del producto

Sterowanie układami zasilania oświetlenia, ogrzewania, wentylacji itp..

Zalety:

niskoprądowe sterowanie cewką
wykonanie na 24V AC i 230V AC,
duża ilość wariantów wykonania (styki 4-0, 1-3, 2-2, 3-1, 0-4),
duża częstość łączeń (600/300 cykli/h),
krótki czas reakcji na impuls sterujący,
duża trwałość
możliwość plombowania zacisków przyłączeniowych,
cicha praca w standardzie dla R40, R63.

Datos técnicos

Napięcie znamionowe [V]

230
Temperatura pracy [°C]

od -40 do +60
Zgodność z normami

PN-IEC 60947-4-1

Prąd znamionowy [A]

20
Waga [g]

130
PKWIU

27.12.23.0

Otros datos técnicos

Znamionowe napięcie pracy

230 ... 400 V
Znamionowe napięcie sterujące

230 ... 230 V
Rodzaj napięcia sterowania

AC
Liczba styków rozwiernych

1
Głębokość wbudowania

60 mm
Stopień ochrony (IP)

IP20

Znamionowy prąd pracy

20 A
Rodzaj napięcia zasilania

AC
Liczba styków zwiernych

1
Suwak do obsługi manualnej

nie
Możliwość dodatkowego wyposażenia

nie

Descripción del fabricante

Niezawodne i sprawdzone styczniki modułowe R

Wykorzystywane do zdalnego sterowania układami zasilania, ogrzewania, wentylacji, oświetlenia, itp. Znajdują zastosowanie w instalacjach domowych jak i przemysłowych. Kompatybilność wymiarowa z aparaturą modułową umożliwia montaż styczników w typowych obudowach rozdzielczych.

Parametry techniczne

Numer katalogowy:

Indywidualny numer indentyfikacyjny nadany przez producenta.

002461220

Symbol artykułu:

Typ produktu określony przez producenta.

R 20-11 230V

Nazwa klasy:

stycznik modułowy

Prąd znamionowy AC1 [A]:

Prąd znamionowy dla obciążenia nieindukcyjnego lub o małej indykcyjności typu piec oporowy.

Napięcie sterujące AC 50/60Hz [V]:

Napięcie podawane na cewkę stycznika.

230

Liczba biegunów:

1NO, 1NC

Liczba modułów:

Szerokość aparatu wyrażona w ilości typowych modułów 18 milimetrów.

Temperatura otoczenia [˚C]:

Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.

-40 do +60

Normy:

Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.

PN-IEC 60947-4-1

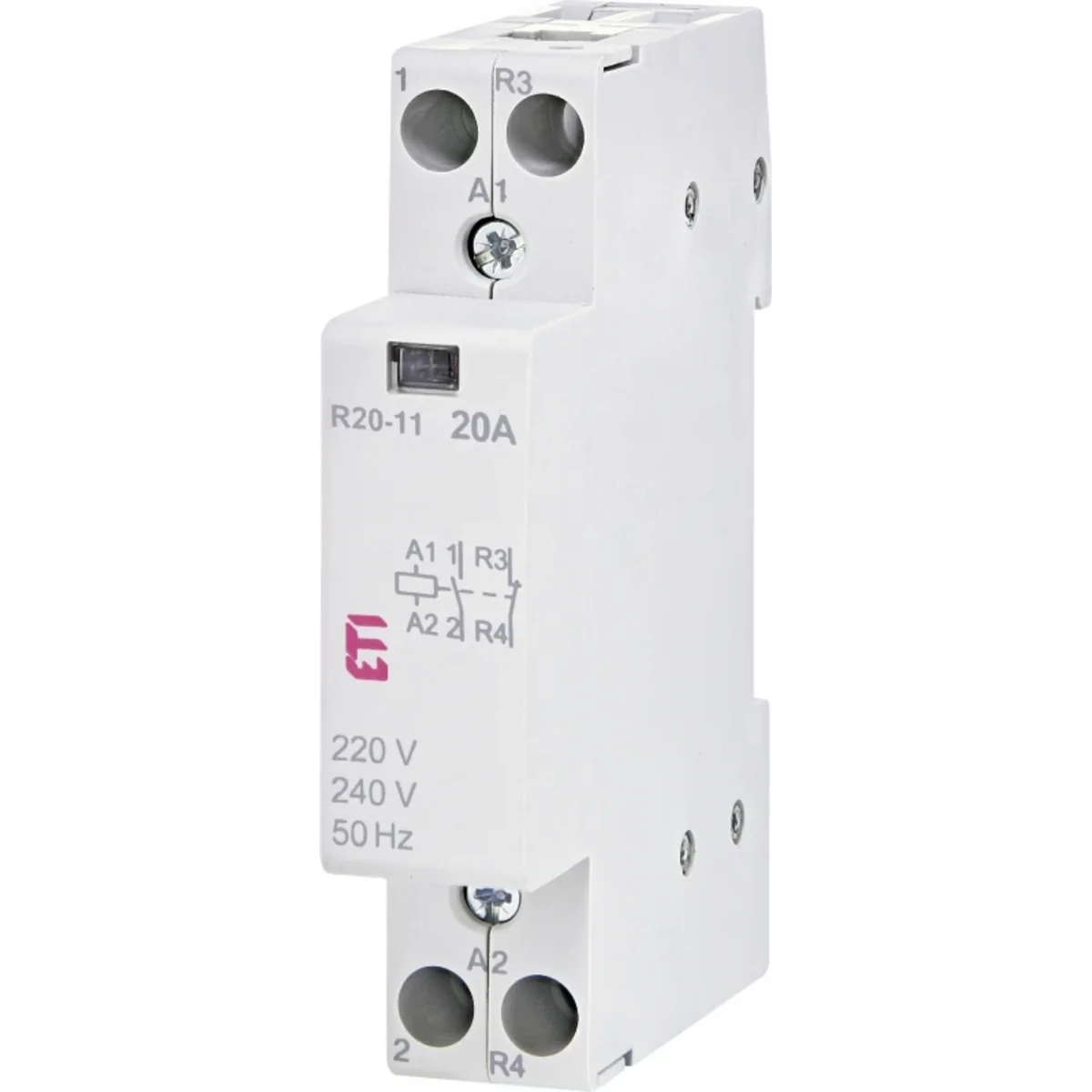

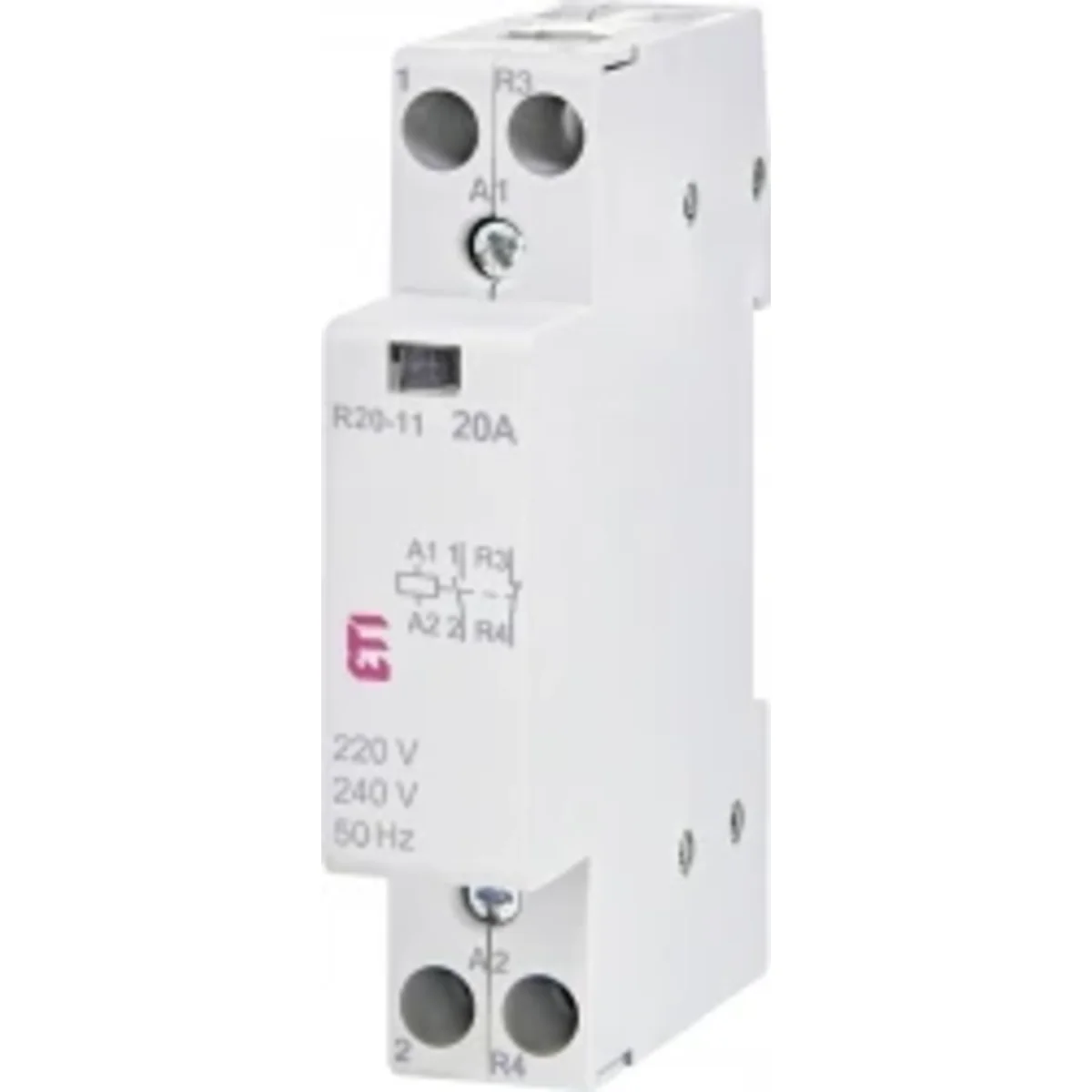

Zdjęcie produktu

Zalety produktu

Szeroki zakres wariantów wykonania (układ styków: 2-0, 1-1, 0-2, 4-0, 1-3, 2-2, 3-1, 0-4).

Wersje ze sterowaniem cewki 24V AC i 230V AC.

Wyposażone we wskaźnik położenia styków głównych (zał/wył).

Możliwość zamontowania styków pomocniczych (dla wersji 4-0, 1-3, 2-2, 3-1, 0-4).

Możliwość plombowania zacisków z wykorzystaniem pokrywy.

Wstawka dystansowa instalowana między stycznikami dla temperatury otoczenia (pracy) przekraczającej 40°C.

Wysoka trwałość mechaniczna i dopuszczalna częstość łączeń.

Niski pobór mocy cewki sterującej.

Dostępna wersja w wykonaniu 4-biegunowym o szerokości tylko 2 modułów (R25).

Rysunek wymiarowy

ETIsON Curves

Fukcjonalności programu:

generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających

regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń

analizowanie selektywności między urządzeniami zabezpieczającymi

symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających

definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji

sporządzanie raportów do dokumentacji projektowej

Sprawdź jakie to proste!

Detalles del fabricante

Fabricante

ETI Polam Sp. z o.o.
Dirección

06-100 Pułtusk Jana Pawła II 18 Polska
Email

etipolam@etipolam.com.pl

Empaquetado a granel

una especie de paquete	Pudełko	Pudełko
Cantidad	12 uds.	120 uds.
Peso (kg)	1,440	-
Volumen (m3)	0,001	-
Ancho (m)	0,216	-
Longitud (m)	0,090	-
Profundidad (m)	0,073	-
