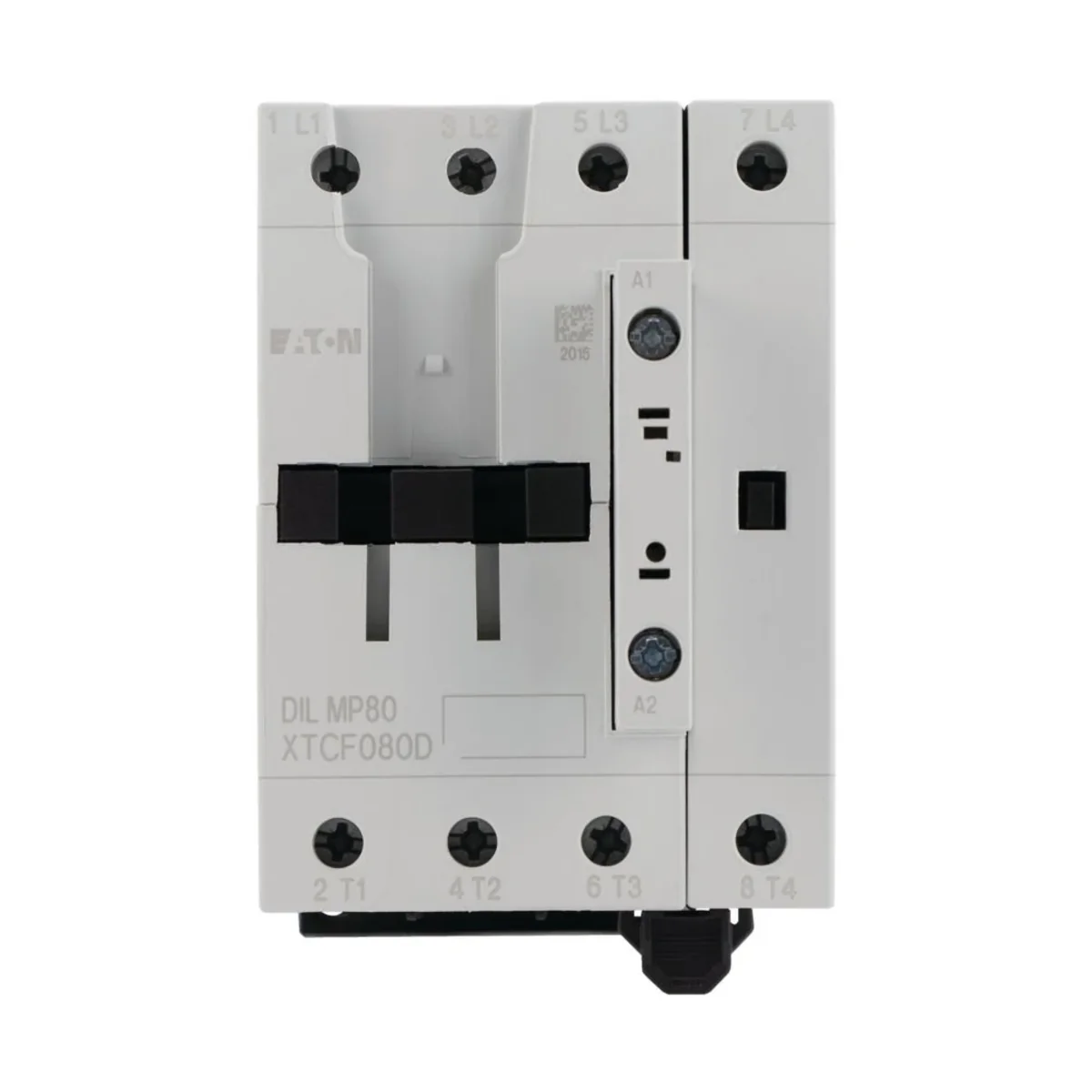

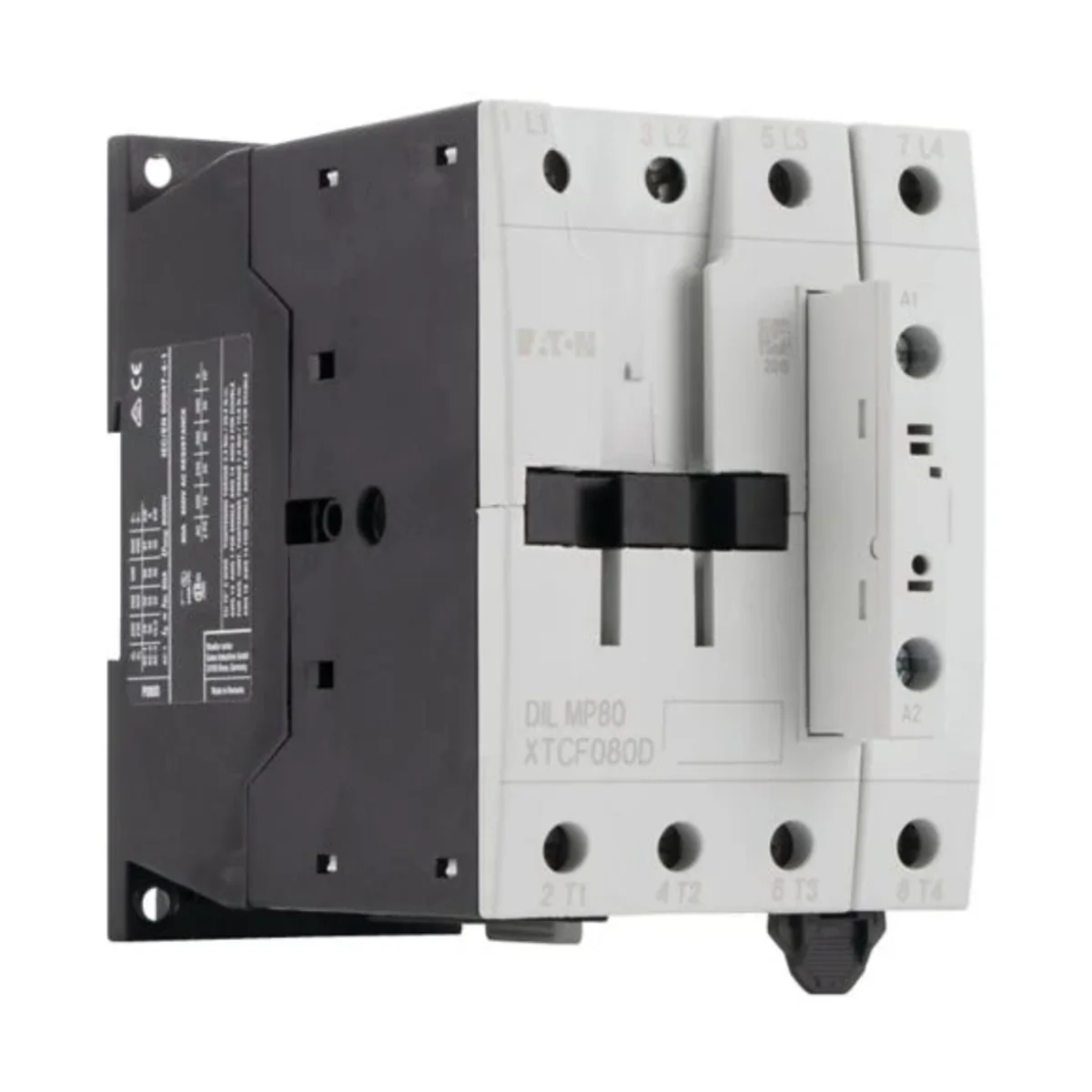

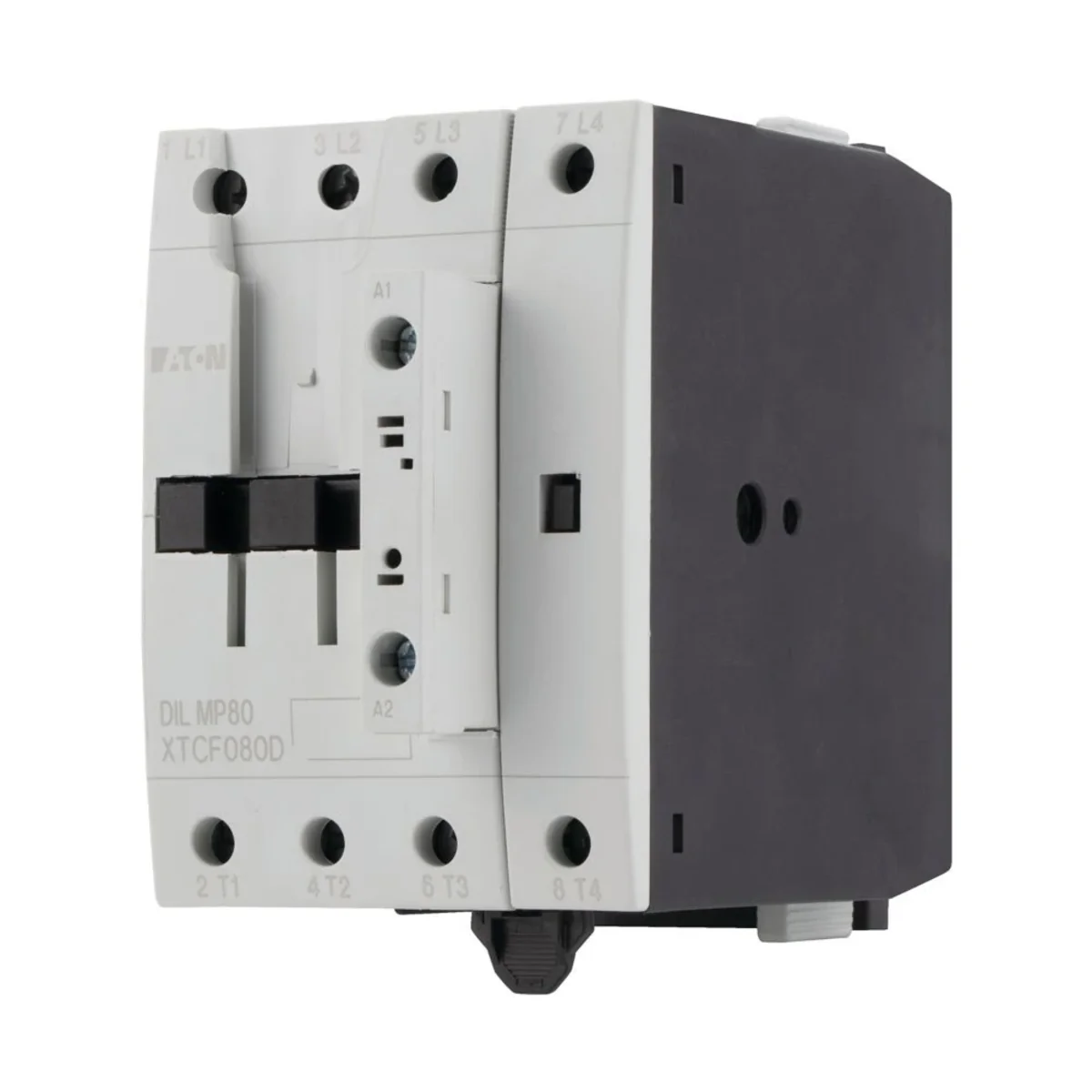

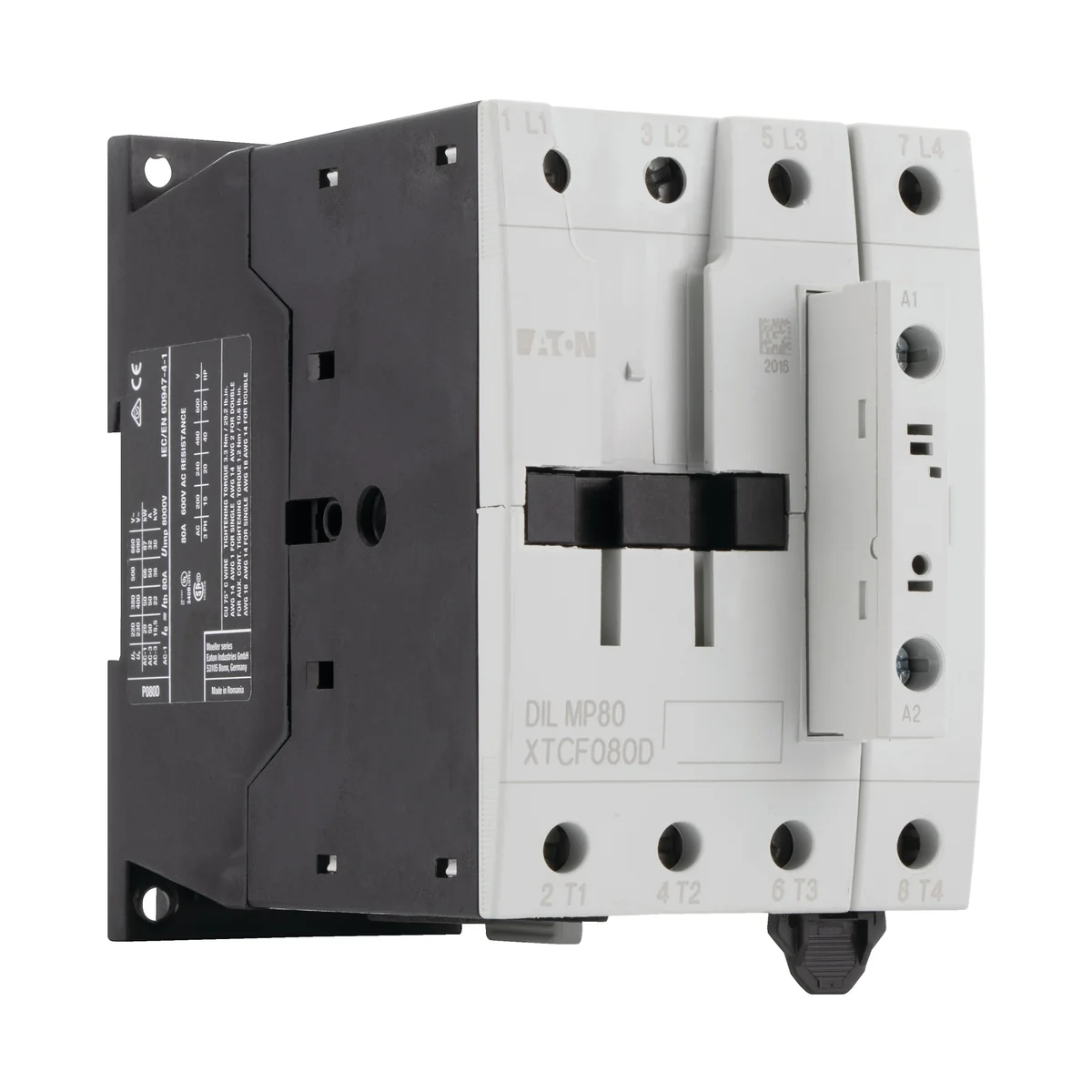

Stycznik mocy do odbiorników 4-stykowych, Styczniki mocy do 200 A, 4-stykowe,

AC-1: Obciążenie nieindukcyjne lub słabo indukcyjne, piece oporowe,

AC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracy,

Sposób podłączenia: Zaciski śrubowe, Bieguny: 4-biegunowe, 380 V 400 V: Ie= 50 A, konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C: Ith =Ie= 80 A, w obudowie: Ith= 64 A, konwencjonalny prąd termiczny 1-biegunowy bez obudowy: Ith= 207 A, w obudowie: Ith= 186 A, 220 V 230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW, Wskazówki: Elementy łączeniowe zgodne z EN 50012., Rodzaj prądu AC/DC: Praca AC

Liczba biegunów

4

Prąd znamionowy [A]

80

Pozostałe dane techniczne

Znamionowe napięcie sterowania Us dla AC 50 Hz

110 ... 110 V
Znamionowe napięcie sterowania Us dla DC

0 ... 0 V
Znamionowy prąd pracy Ie dla AC-1, 400 V

80 A
Znamionowa moc pracy dla AC-3, 400 V

22 kW
Znamionowa moc pracy dla AC-4, 400 V

20 kW
Wersja modułowa

nie
Liczba styków pomocniczych rozwiernych

0
Liczba styków głównych rozwiernych

0

Znamionowe napięcie sterowania Us dla AC 60 Hz

120 ... 120 V
Rodzaj napięcia sterowania

AC
Znamionowy prąd pracy Ie dla AC-3, 400 V

50 A
Znamionowy prąd pracy dla AC-4, 400 V

40 A
Znamionowa moc pracy NEMA

29.8 kW
Liczba styków pomocniczych zwiernych

0
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Liczba styków głównych zwiernych

4

Producent

EATON Electric Sp. z o.o.
Adres

80-299 Gdańsk ul. Galaktyczna 30
Email

pl-gdansk@eaton.com
WWW

https://www.moeller.pl
NIP

5841022327
GLN

5900009970944

Rodzaj opakowania		Skrzynia
Ilość	1 szt.	1 szt.
Waga (kg)	1,040	1,092
Objętość (m3)	0,001	0,002
Szerokość (m)	0,074	0,095
Długość (m)	0,132	0,150
Głębokość (m)	0,115	0,148
