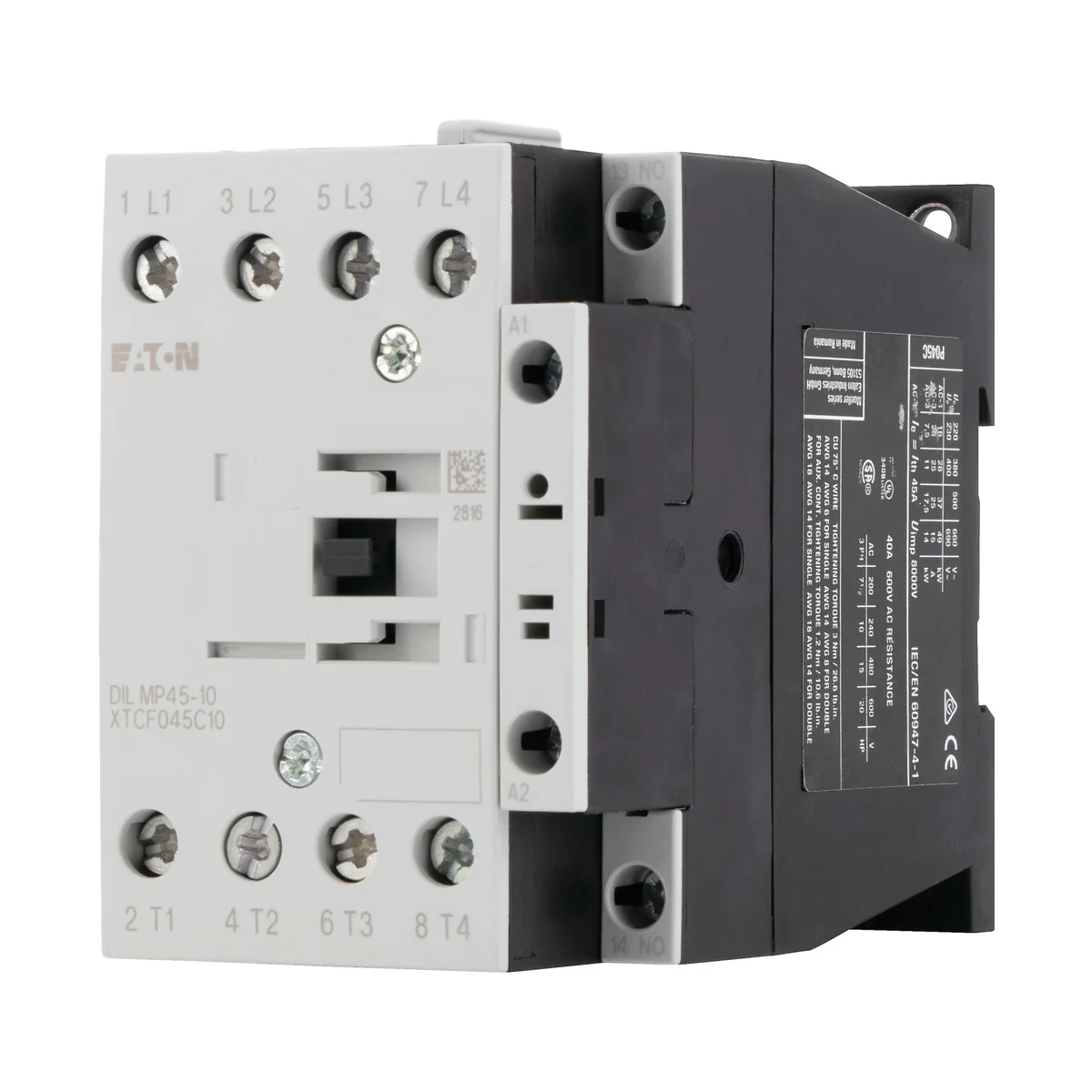

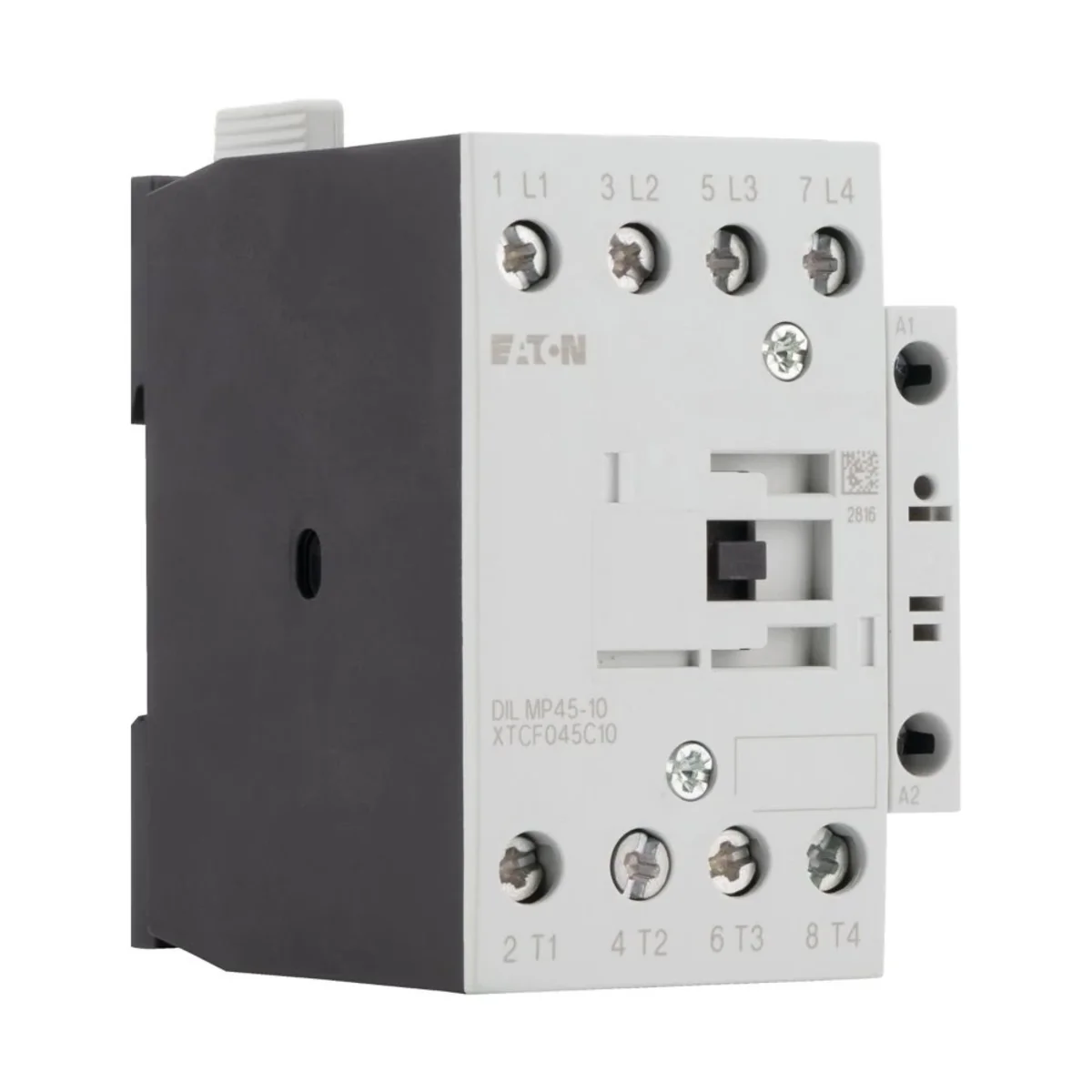

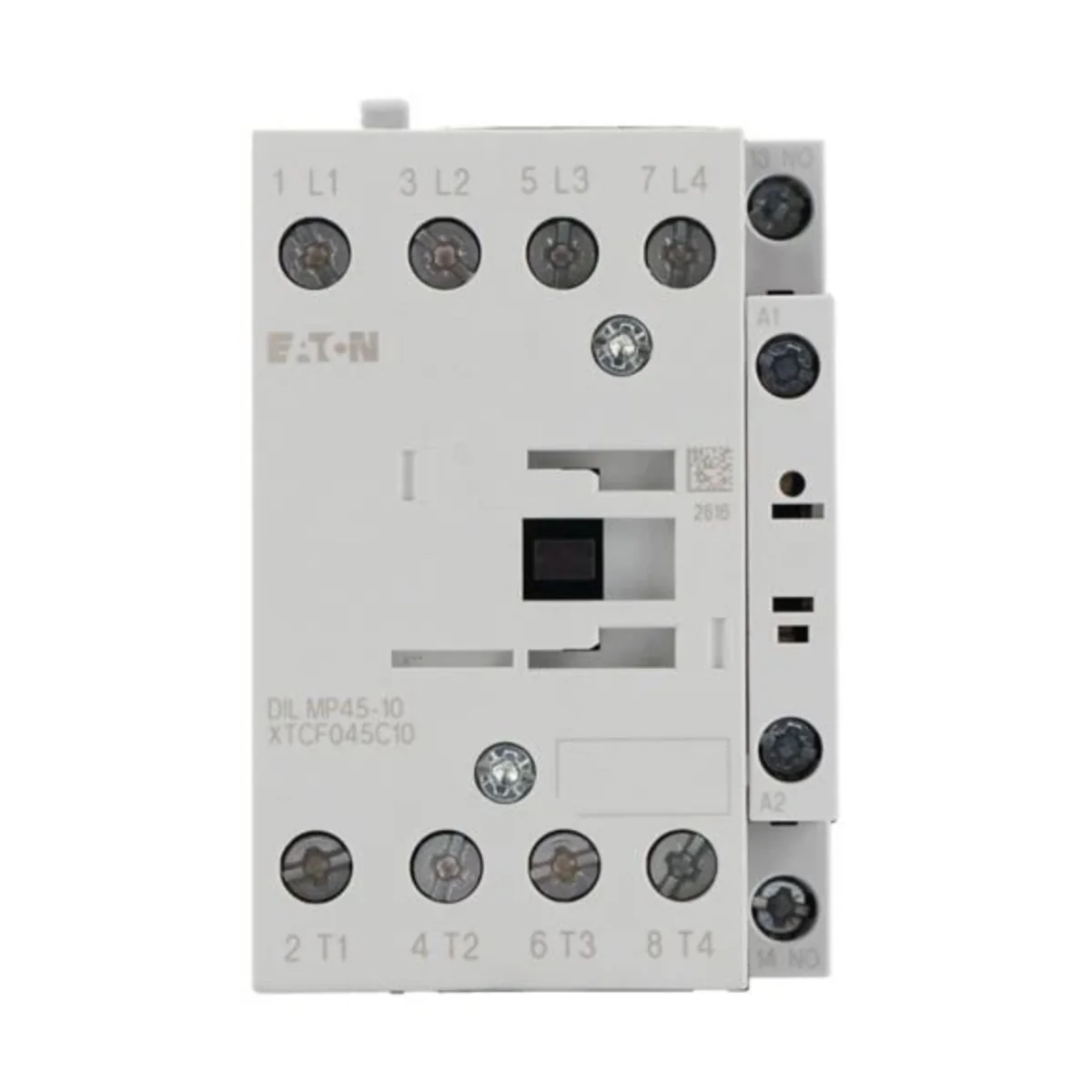

Stycznik mocy do odbiorników 4-stykowych, Styczniki mocy do 200 A, 4-stykowe,

AC-1: Obciążenie nieindukcyjne lub słabo indukcyjne, piece oporowe,

AC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracy,

Sposób podłączenia: Zaciski śrubowe, Bieguny: 4-biegunowe, 380 V 400 V: Ie= 25 A, konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C: Ith =Ie= 45 A, w obudowie: Ith= 36 A, konwencjonalny prąd termiczny 1-biegunowy bez obudowy: Ith= 117 A, w obudowie: Ith= 105 A, 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, Wyposażenie w styki Z = Zestyk zwierny: 1 zestyk zwierny, Wskazówki: Elementy łączeniowe zgodne z EN 50012., Rodzaj prądu AC/DC: Praca AC

Prąd znamionowy [A]

45

Pozostałe dane techniczne

Znamionowe napięcie sterowania Us dla AC 50 Hz

24 ... 24 V
Znamionowe napięcie sterowania Us dla DC

0 ... 0 V
Znamionowy prąd pracy Ie dla AC-1, 400 V

45 A
Znamionowa moc pracy dla AC-3, 400 V

11 kW
Znamionowa moc pracy dla AC-4, 400 V

7 kW
Wersja modułowa

nie
Liczba styków pomocniczych rozwiernych

0
Liczba styków głównych rozwiernych

0

Znamionowe napięcie sterowania Us dla AC 60 Hz

24 ... 24 V
Rodzaj napięcia sterowania

AC
Znamionowy prąd pracy Ie dla AC-3, 400 V

25 A
Znamionowy prąd pracy dla AC-4, 400 V

15 A
Znamionowa moc pracy NEMA

11 kW
Liczba styków pomocniczych zwiernych

1
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Liczba styków głównych zwiernych

4

Producent

EATON Electric Sp. z o.o.
Adres

80-299 Gdańsk ul. Galaktyczna 30
Email

pl-gdansk@eaton.com
WWW

https://www.moeller.pl
NIP

5841022327
GLN

5900009970944

Rodzaj opakowania		Skrzynia
Ilość	1 szt.	1 szt.
Waga (kg)	0,490	0,516
Objętość (m3)	0,000	0,001
Szerokość (m)	0,058	0,069
Długość (m)	0,097	0,112
Głębokość (m)	0,085	0,101
