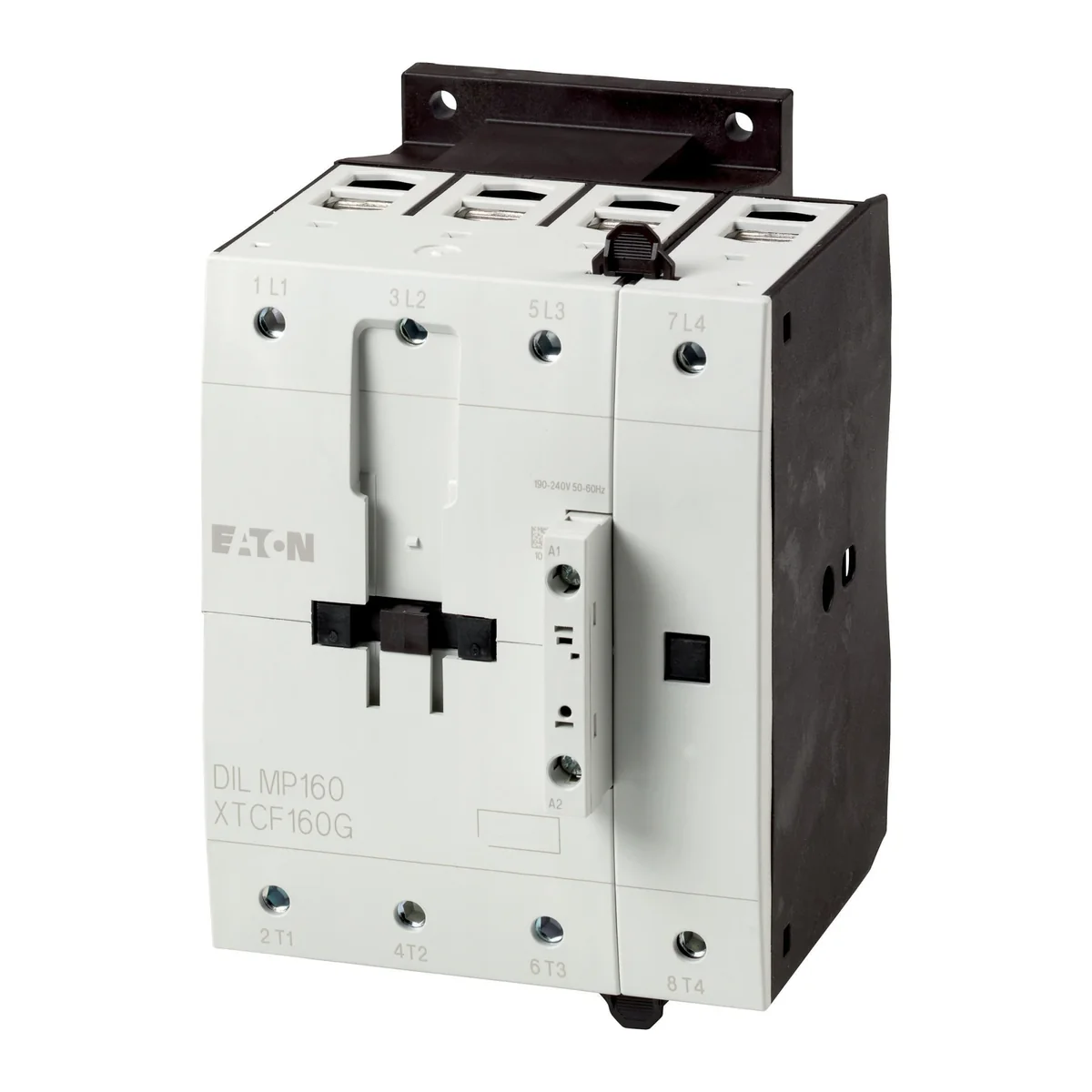

Stycznik mocy do odbiorników 4-stykowych, Styczniki mocy do 200 A, 4-stykowe,

AC-1: Obciążenie nieindukcyjne lub słabo indukcyjne, piece oporowe,

AC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracy,

Sposób podłączenia: Zaciski śrubowe, Bieguny: 4-biegunowe, 380 V 400 V: Ie= 95 A, konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C: Ith =Ie= 160 A, w obudowie: Ith= 128 A, konwencjonalny prąd termiczny 1-biegunowy bez obudowy: Ith= 415 A, w obudowie: Ith= 373 A, 220 V 230 V: P= 30 kW, 380 V 400 V: P= 45 kW, 660 V 690 V: P= 75 kW, Wskazówki: Elementy łączeniowe zgodne z EN 50012., Wbudowany układ ochronny w elektronice sterującej., Rodzaj prądu AC/DC: Praca DC

Liczba biegunów

4

Prąd znamionowy [A]

160

Pozostałe dane techniczne

Znamionowe napięcie sterowania Us dla AC 50 Hz

0 ... 0 V
Znamionowe napięcie sterowania Us dla DC

24 ... 27 V
Znamionowy prąd pracy Ie dla AC-1, 400 V

160 A
Znamionowa moc pracy dla AC-3, 400 V

45 kW
Znamionowa moc pracy dla AC-4, 400 V

33 kW
Wersja modułowa

nie
Liczba styków pomocniczych rozwiernych

0
Liczba styków głównych rozwiernych

0

Znamionowe napięcie sterowania Us dla AC 60 Hz

0 ... 0 V
Rodzaj napięcia sterowania

DC
Znamionowy prąd pracy Ie dla AC-3, 400 V

95 A
Znamionowy prąd pracy dla AC-4, 400 V

65 A
Znamionowa moc pracy NEMA

55 kW
Liczba styków pomocniczych zwiernych

0
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Liczba styków głównych zwiernych

4

Producent

EATON Electric Sp. z o.o.
Adres

80-299 Gdańsk ul. Galaktyczna 30
Email

pl-gdansk@eaton.com
WWW

https://www.moeller.pl
NIP

5841022327
GLN

5900009970944

Rodzaj opakowania		Skrzynia
Ilość	1 szt.	1 szt.
Waga (kg)	2,826	2,922
Objętość (m3)	0,004	0,004
Szerokość (m)	0,134	0,134
Długość (m)	0,177	0,177
Głębokość (m)	0,183	0,183
