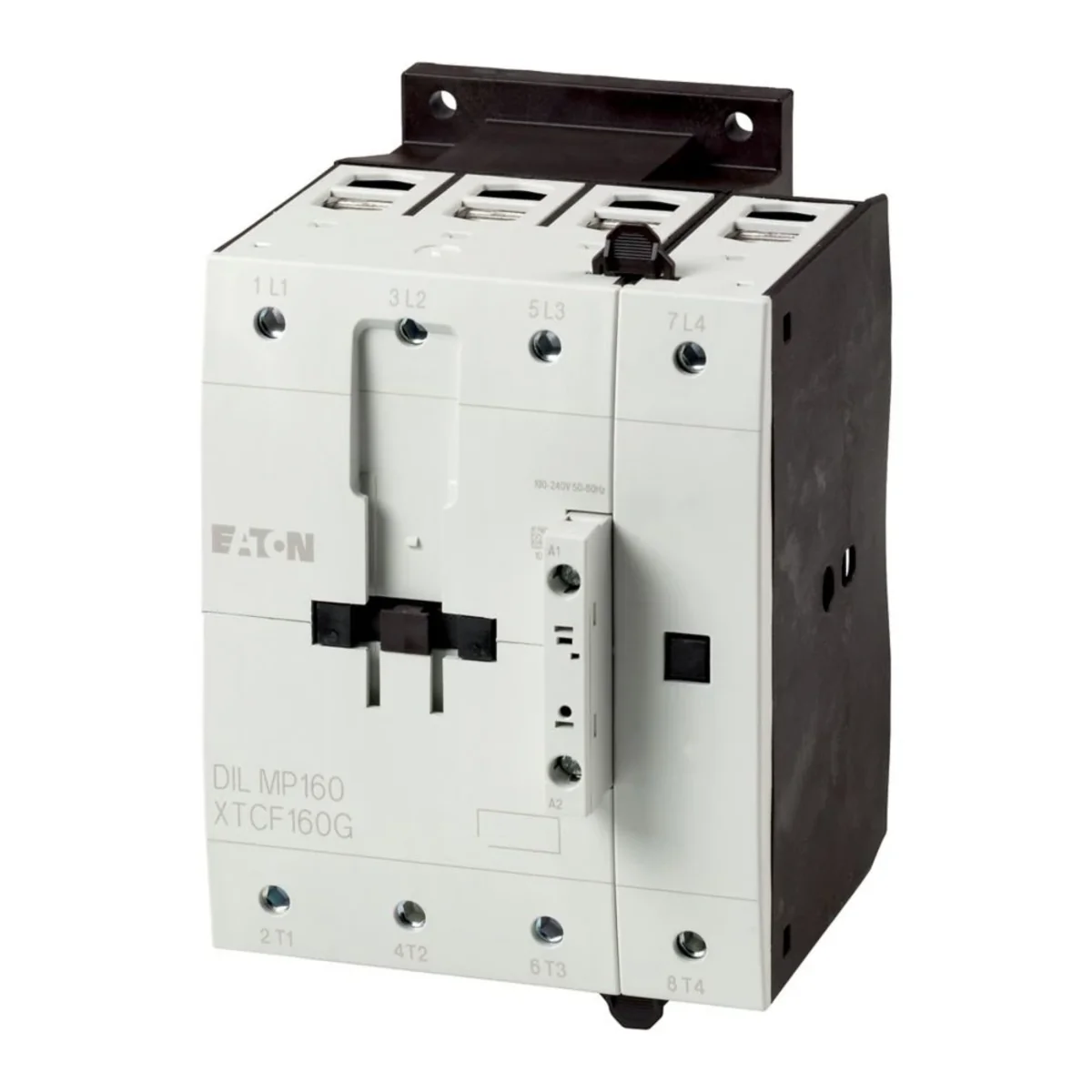

Stycznik mocy, DILMP160(RAC120), 160A, 4-biegunowe 109913

local index:
ATA197MOEL
Catalog No:
109913
EAN code:
4015081094790
Manufacturer: EATON
Liczba biegunów: 4
Prąd znamionowy [A]: 160
Price:
571,67 €
brutto / pcs.
(including VAT 23%)
Delivery in 3h
up to 4 weeks (business days)
Pickup in 1h
Quantity pcs.
(multiplicity:
1
)
Add to clipboard
Print

Product description

Stycznik mocy do odbiorników 4-stykowych, Styczniki mocy do 200 A, 4-stykowe,

AC-1: Obciążenie nieindukcyjne lub słabo indukcyjne, piece oporowe,

AC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracy,

Sposób podłączenia: Zaciski śrubowe, Bieguny: 4-biegunowe, 380 V 400 V: Ie= 95 A, konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C: Ith =Ie= 160 A, w obudowie: Ith= 128 A, konwencjonalny prąd termiczny 1-biegunowy bez obudowy: Ith= 415 A, w obudowie: Ith= 373 A, 220 V 230 V: P= 30 kW, 380 V 400 V: P= 45 kW, 660 V 690 V: P= 75 kW, Wskazówki: Elementy łączeniowe zgodne z EN 50012., Wbudowany układ ochronny w elektronice sterującej., Rodzaj prądu AC/DC: Praca AC

Technical data

  • Liczba biegunów
    4
  • Prąd znamionowy [A]
    160

Other technical data

  • Znamionowe napięcie sterowania Us dla AC 50 Hz
    100 ... 120 V
  • Znamionowe napięcie sterowania Us dla DC
    0 ... 0 V
  • Znamionowy prąd pracy Ie dla AC-1, 400 V
    160 A
  • Znamionowa moc pracy dla AC-3, 400 V
    45 kW
  • Znamionowa moc pracy dla AC-4, 400 V
    33 kW
  • Wersja modułowa
    nie
  • Liczba styków pomocniczych rozwiernych
    0
  • Liczba styków głównych rozwiernych
    0
  • Znamionowe napięcie sterowania Us dla AC 60 Hz
    100 ... 120 V
  • Rodzaj napięcia sterowania
    AC
  • Znamionowy prąd pracy Ie dla AC-3, 400 V
    95 A
  • Znamionowy prąd pracy dla AC-4, 400 V
    65 A
  • Znamionowa moc pracy NEMA
    55 kW
  • Liczba styków pomocniczych zwiernych
    0
  • Rodzaj podłączenia styków głównych
    Połączenie śrubowe
  • Liczba styków głównych zwiernych
    4

Manufacturer details

  • Manufacturer
    EATON Electric Sp. z o.o.
  • Address
    80-299 Gdańsk ul. Galaktyczna 30
  • Tax identification number
    5841022327

Bulk packaging

A kind of package Skrzynia
Quantity 1 pcs. 1 pcs.
Weight (kg) 2,730 2,826
Volume (m3) 0,003 0,004
Width (m) 0,122 0,134
Length (m) 0,160 0,177
Depth (m) 0,170 0,183
