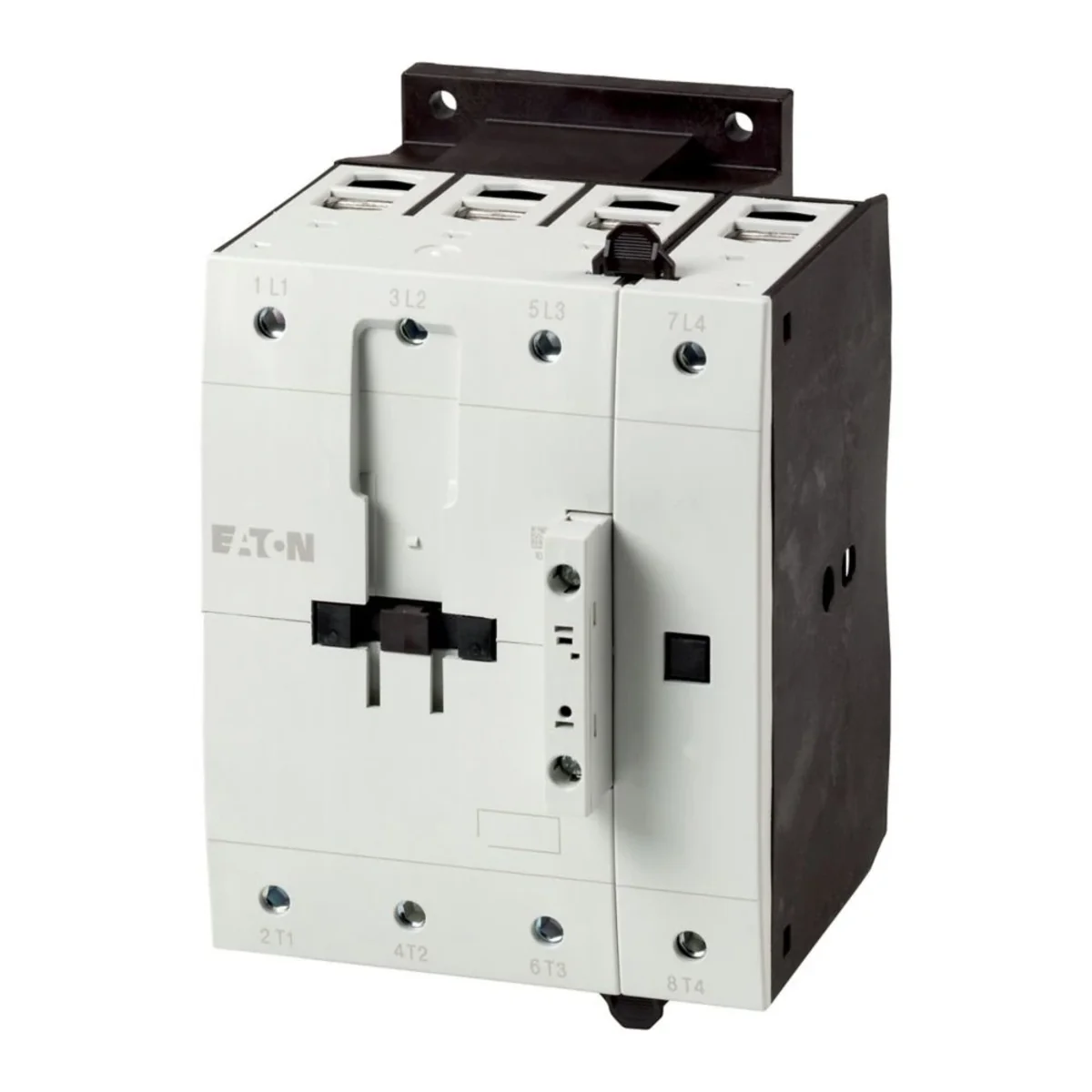

Stycznik mocy, DILMP125(RAC24), 125A, 4-biegunowe 109904

Indeks lokalny:
ATA190MOEL
Nr katalogowy:
109904
Kod EAN:
4015081094707
Producent: EATON
Liczba biegunów: 4
Prąd znamionowy [A]: 125
Cena:
416,98 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Stycznik mocy do odbiorników 4-stykowych, Styczniki mocy do 200 A, 4-stykowe,

AC-1: Obciążenie nieindukcyjne lub słabo indukcyjne, piece oporowe,

AC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracy,

Sposób podłączenia: Zaciski śrubowe, Bieguny: 4-biegunowe, 380 V 400 V: Ie= 80 A, konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C: Ith =Ie= 125 A, w obudowie: Ith= 100 A, konwencjonalny prąd termiczny 1-biegunowy bez obudowy: Ith= 325 A, w obudowie: Ith= 292 A, 220 V 230 V: P= 25 kW, 380 V 400 V: P= 37 kW, 660 V 690 V: P= 63 kW, Wskazówki: Elementy łączeniowe zgodne z EN 50012., Wbudowany układ ochronny w elektronice sterującej., Rodzaj prądu AC/DC: Praca AC

Dane techniczne

  • Liczba biegunów
    4
  • Prąd znamionowy [A]
    125

Pozostałe dane techniczne

  • Znamionowe napięcie sterowania Us dla AC 50 Hz
    24 ... 24 V
  • Znamionowe napięcie sterowania Us dla DC
    0 ... 0 V
  • Znamionowy prąd pracy Ie dla AC-1, 400 V
    125 A
  • Znamionowa moc pracy dla AC-3, 400 V
    37 kW
  • Znamionowa moc pracy dla AC-4, 400 V
    28 kW
  • Wersja modułowa
    nie
  • Liczba styków pomocniczych rozwiernych
    0
  • Liczba styków głównych rozwiernych
    0
  • Znamionowe napięcie sterowania Us dla AC 60 Hz
    24 ... 24 V
  • Rodzaj napięcia sterowania
    AC
  • Znamionowy prąd pracy Ie dla AC-3, 400 V
    80 A
  • Znamionowy prąd pracy dla AC-4, 400 V
    115 A
  • Znamionowa moc pracy NEMA
    44.7 kW
  • Liczba styków pomocniczych zwiernych
    0
  • Rodzaj podłączenia styków głównych
    Połączenie śrubowe
  • Liczba styków głównych zwiernych
    4

Dane producenta

Opakowania zbiorcze

Rodzaj opakowania Skrzynia
Ilość 1 szt. 1 szt.
Waga (kg) 2,730 2,826
Objętość (m3) 0,003 0,004
Szerokość (m) 0,122 0,134
Długość (m) 0,160 0,177
Głębokość (m) 0,170 0,183
