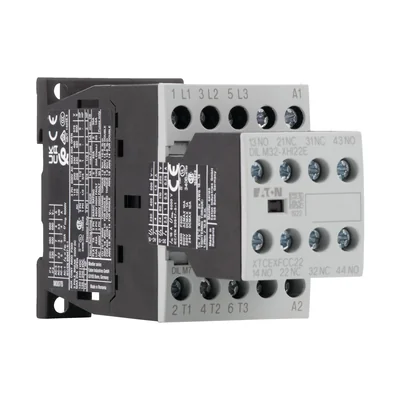

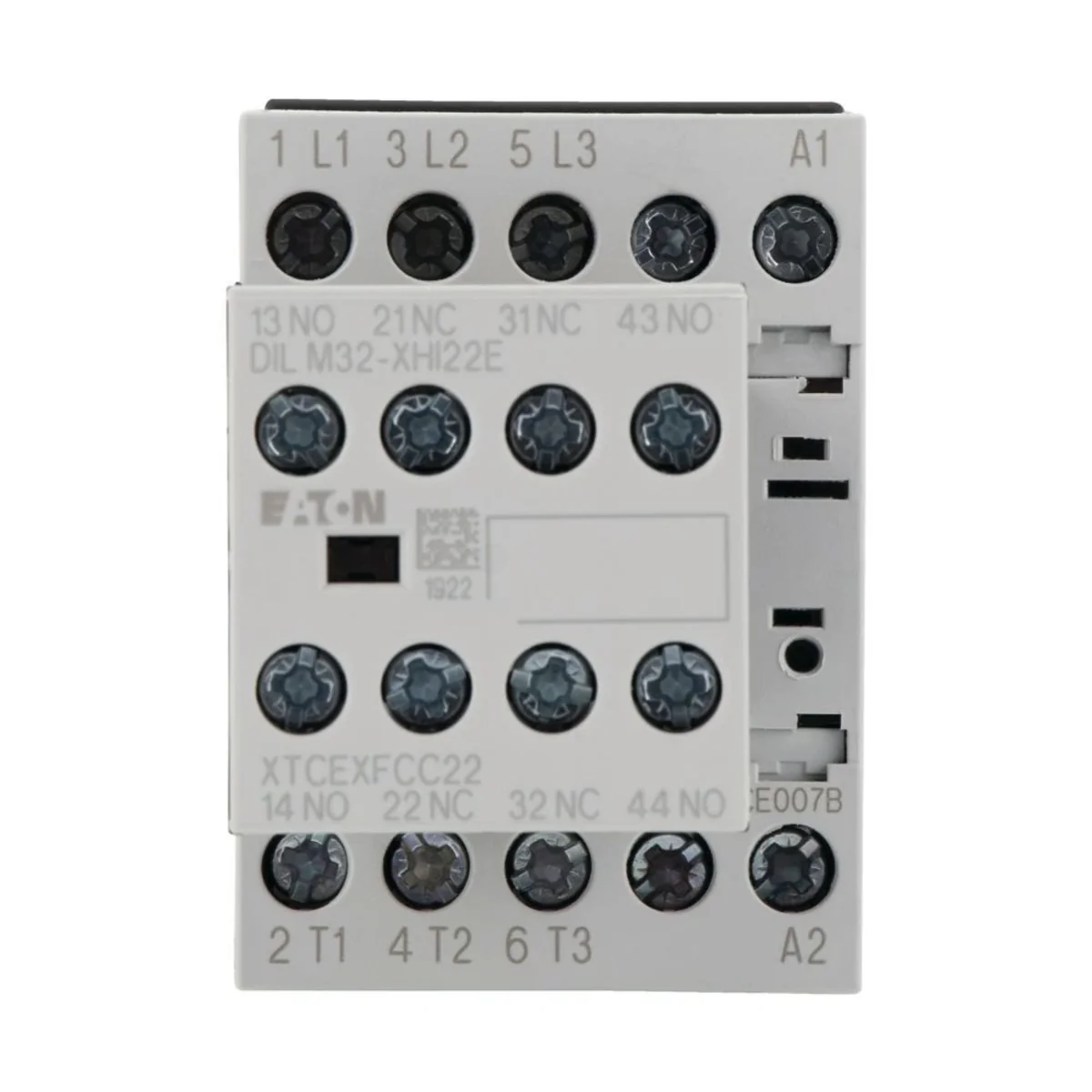

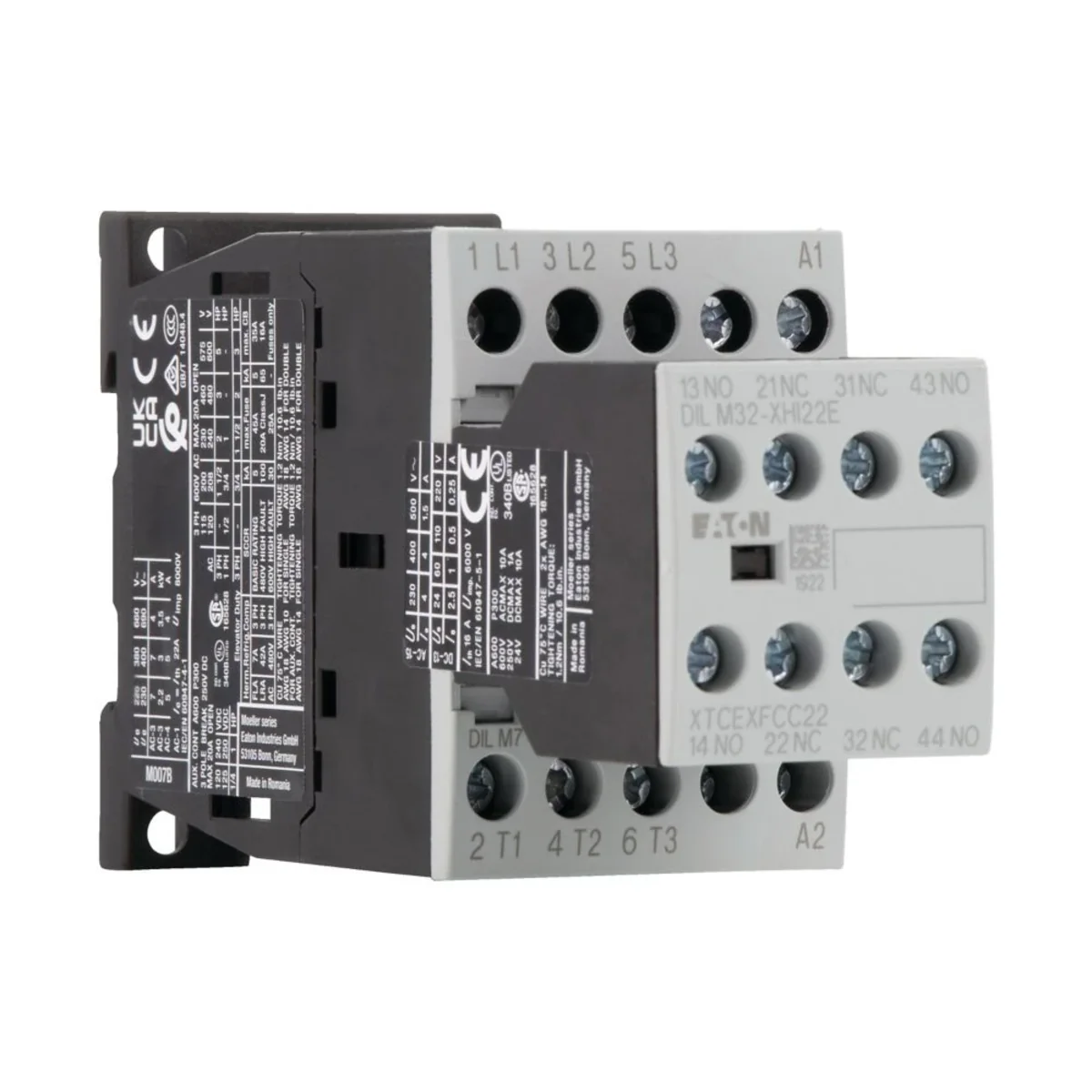

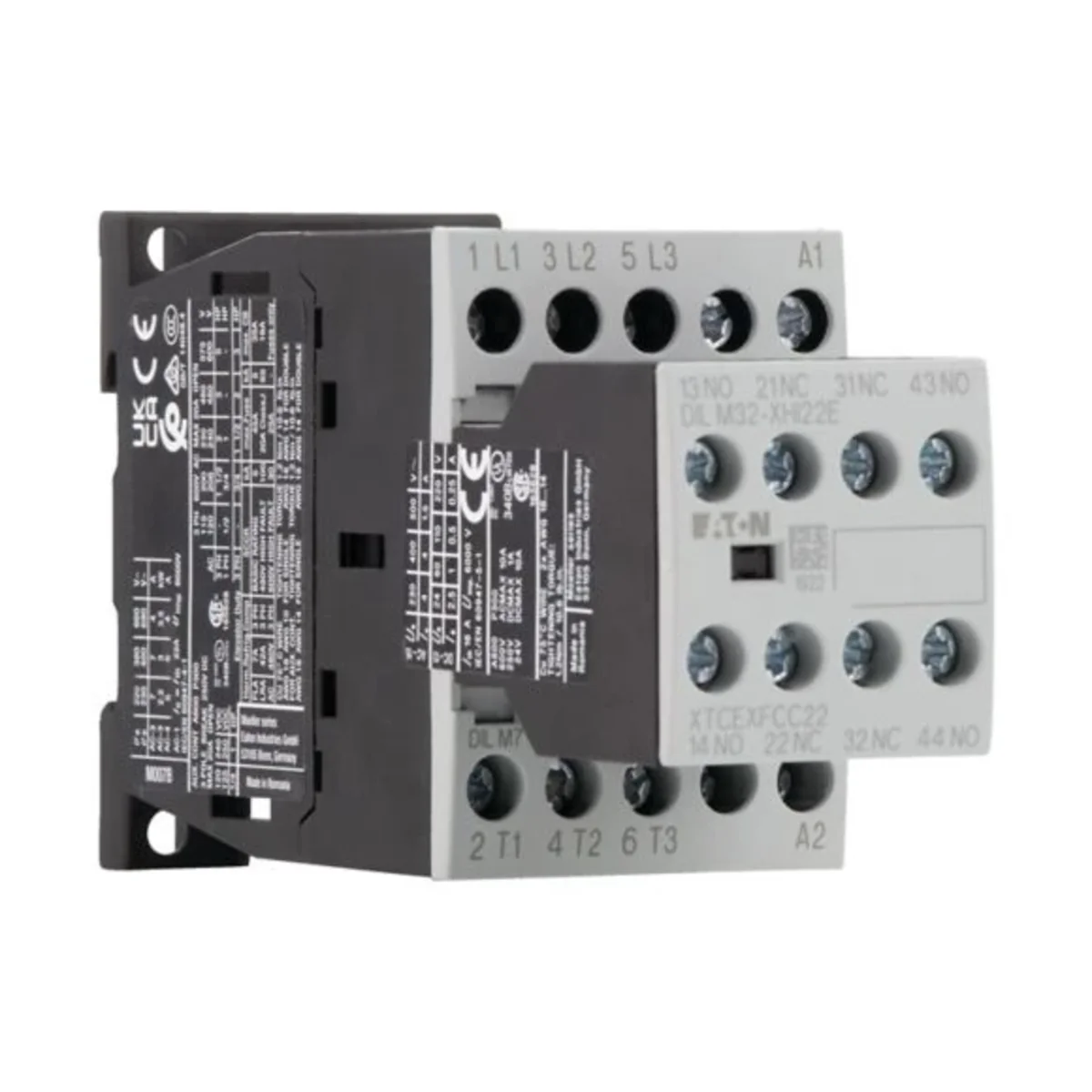

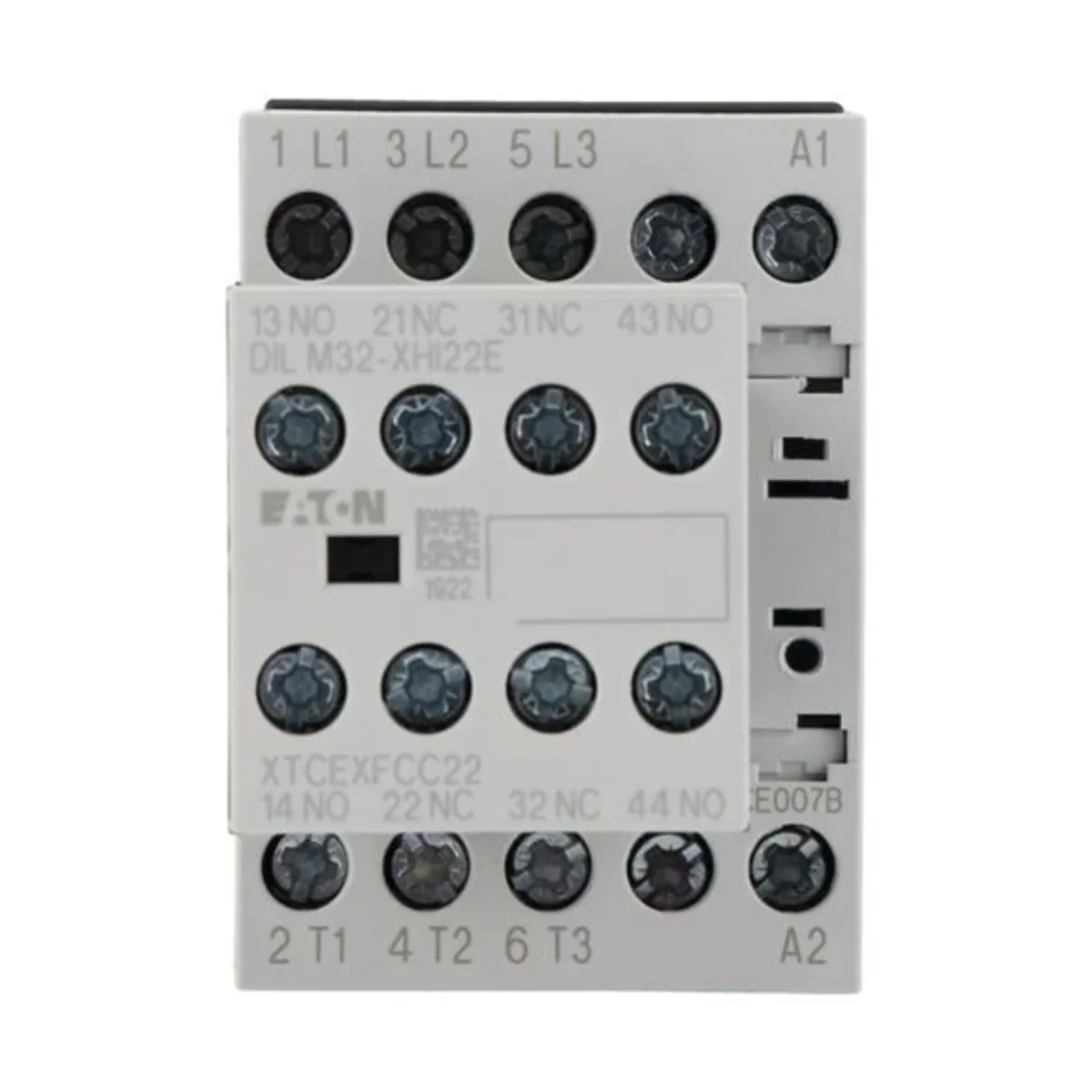

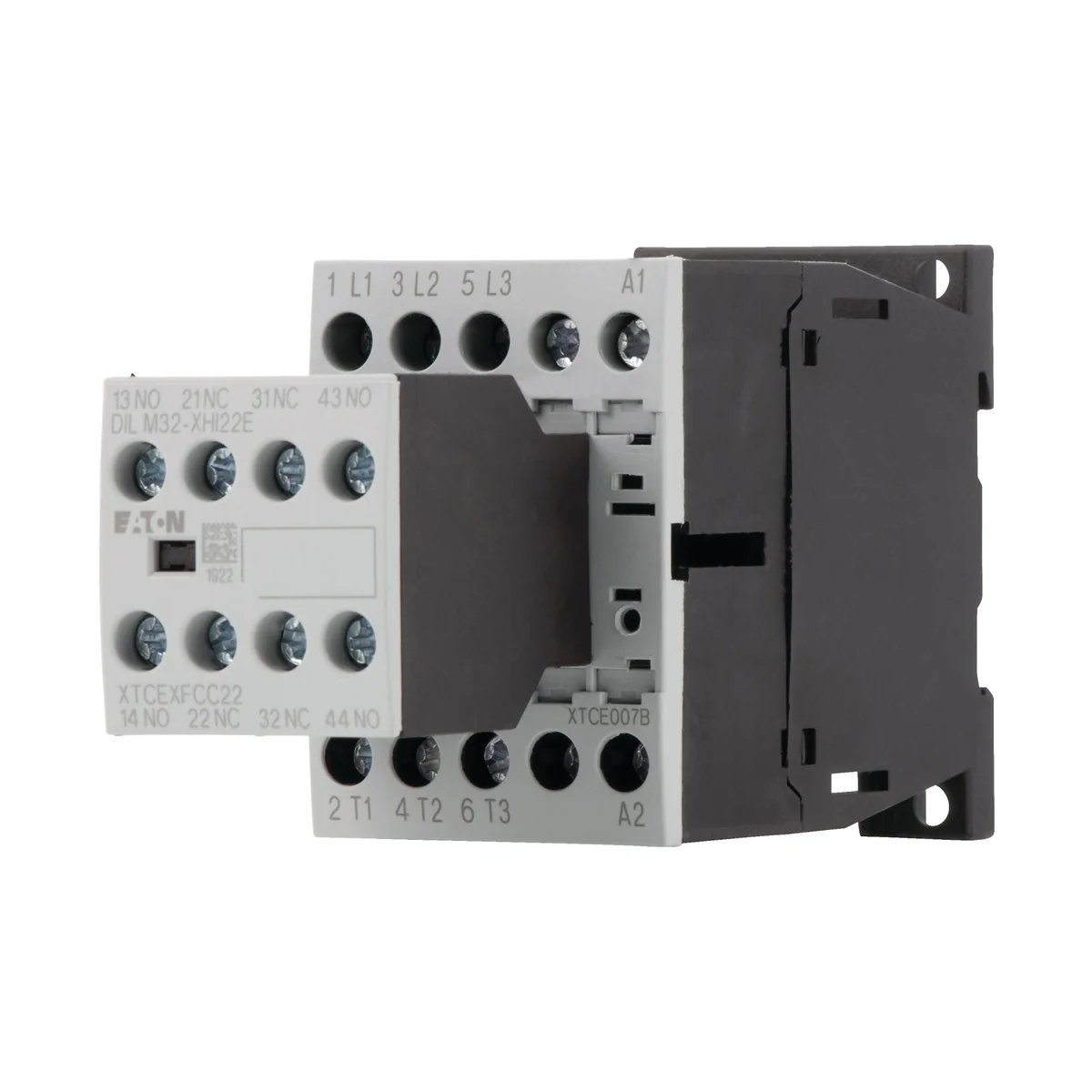

Stycznik mocy, DILM7-22(24VDC), 7A, 2Z 2R 106367

Indeks lokalny:
ATA092MOEL
Nr katalogowy:
106367
Kod EAN:
4015081061372
Producent: EATON
Prąd znamionowy [A]: 7
Cena:
74,39 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Stycznik mocy do silników, Kompletne urządzenia do 170 A,

AC-1: Obciążenie nieindukcyjne lub słabo indukcyjne, piece oporowe,

AC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracy,

AC-4: Silniki klatkowe: rozruch, hamulce przeciwprądowe, tryb nawrotny, tryb impulsowy,

Sposób podłączenia: Zaciski śrubowe, Wskazówka: Odpowiedni również do silników klasy wydajności energetycznej IE3., Urządzenia kompatybilne z IE3 oznaczone są odpowiednim logo na opakowaniu., Znamionowy prąd pracy AC-3 380 V 400 V: Ie= 7 A, Znamionowy prąd pracy AC-1 konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C: Ith =Ie= 22 A, w obudowie: Ith= 18 A, Znamionowy prąd pracy AC-1 konwencjonalny prąd termiczny 1-biegunowy bez obudowy: Ith= 50 A, w obudowie: Ith= 45 A, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW, Wyposażenie w styki Z = Zestyk zwierny: 2 zestyk zwierny, Wyposażenie w styki R = Styki rozwierne: 2 R, Wskazówki: Elementy łączeniowe zgodne z EN 50012., Zintegrowane warystorowe połączenie ochronne., Z zestykiem mirror., Rodzaj prądu AC/DC: Praca DC

Dane techniczne

  • Prąd znamionowy [A]
    7

Pozostałe dane techniczne

  • Znamionowe napięcie sterowania Us dla AC 50 Hz
    0 ... 0 V
  • Znamionowe napięcie sterowania Us dla DC
    24 ... 24 V
  • Znamionowy prąd pracy Ie dla AC-1, 400 V
    22 A
  • Znamionowa moc pracy dla AC-3, 400 V
    3 kW
  • Znamionowa moc pracy dla AC-4, 400 V
    2.2 kW
  • Wersja modułowa
    nie
  • Liczba styków pomocniczych rozwiernych
    2
  • Liczba styków głównych rozwiernych
    0
  • Znamionowe napięcie sterowania Us dla AC 60 Hz
    0 ... 0 V
  • Rodzaj napięcia sterowania
    DC
  • Znamionowy prąd pracy Ie dla AC-3, 400 V
    7 A
  • Znamionowy prąd pracy dla AC-4, 400 V
    5 A
  • Znamionowa moc pracy NEMA
    2.2 kW
  • Liczba styków pomocniczych zwiernych
    2
  • Rodzaj podłączenia styków głównych
    Połączenie śrubowe
  • Liczba styków głównych zwiernych
    3

Dane producenta

Opakowania zbiorcze

Rodzaj opakowania Skrzynia
Ilość 1 szt. 1 szt.
Waga (kg) 0,351 0,370
Objętość (m3) 0,000 0,000
Szerokość (m) 0,045 0,045
Długość (m) 0,117 0,138
Głębokość (m) 0,068 0,078
