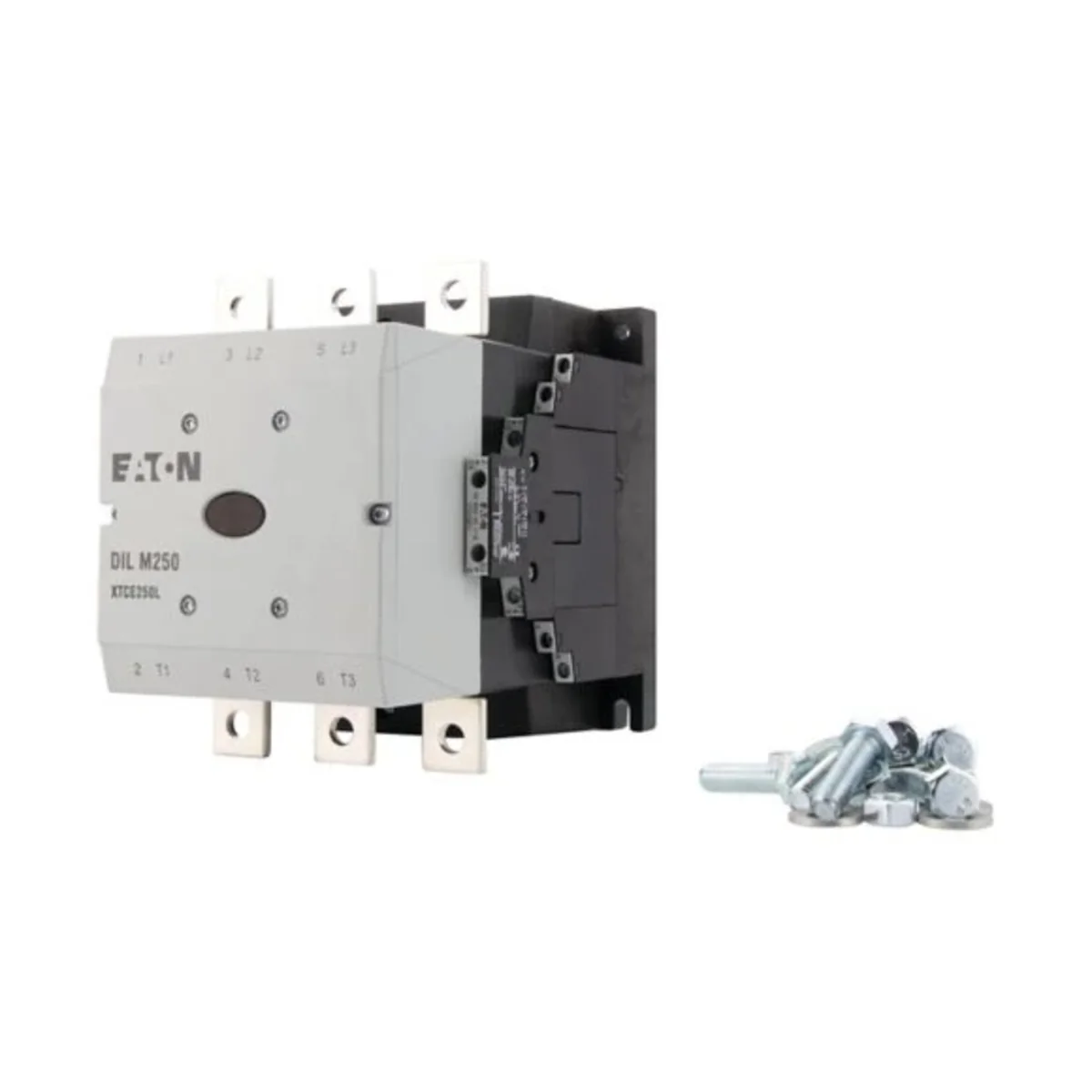

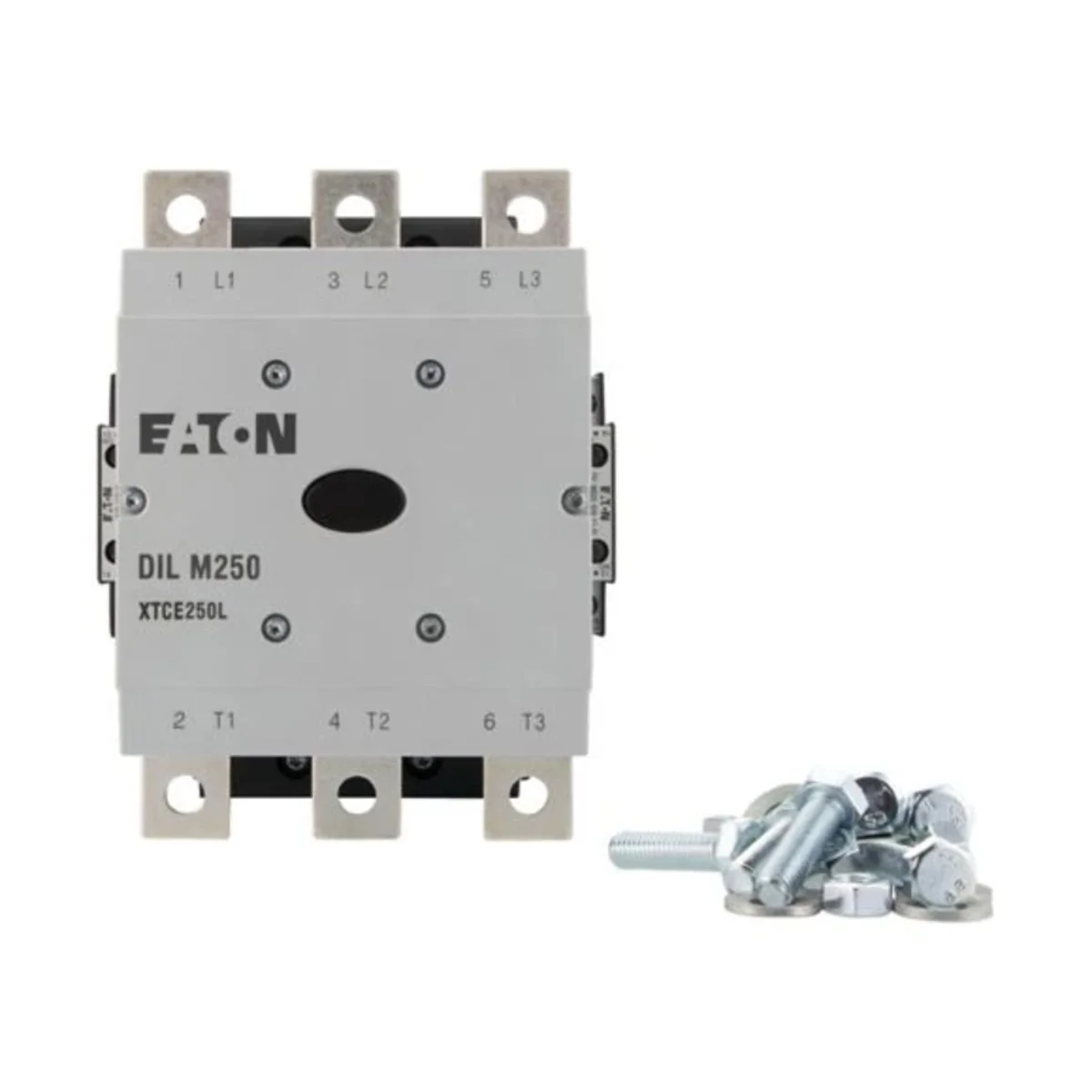

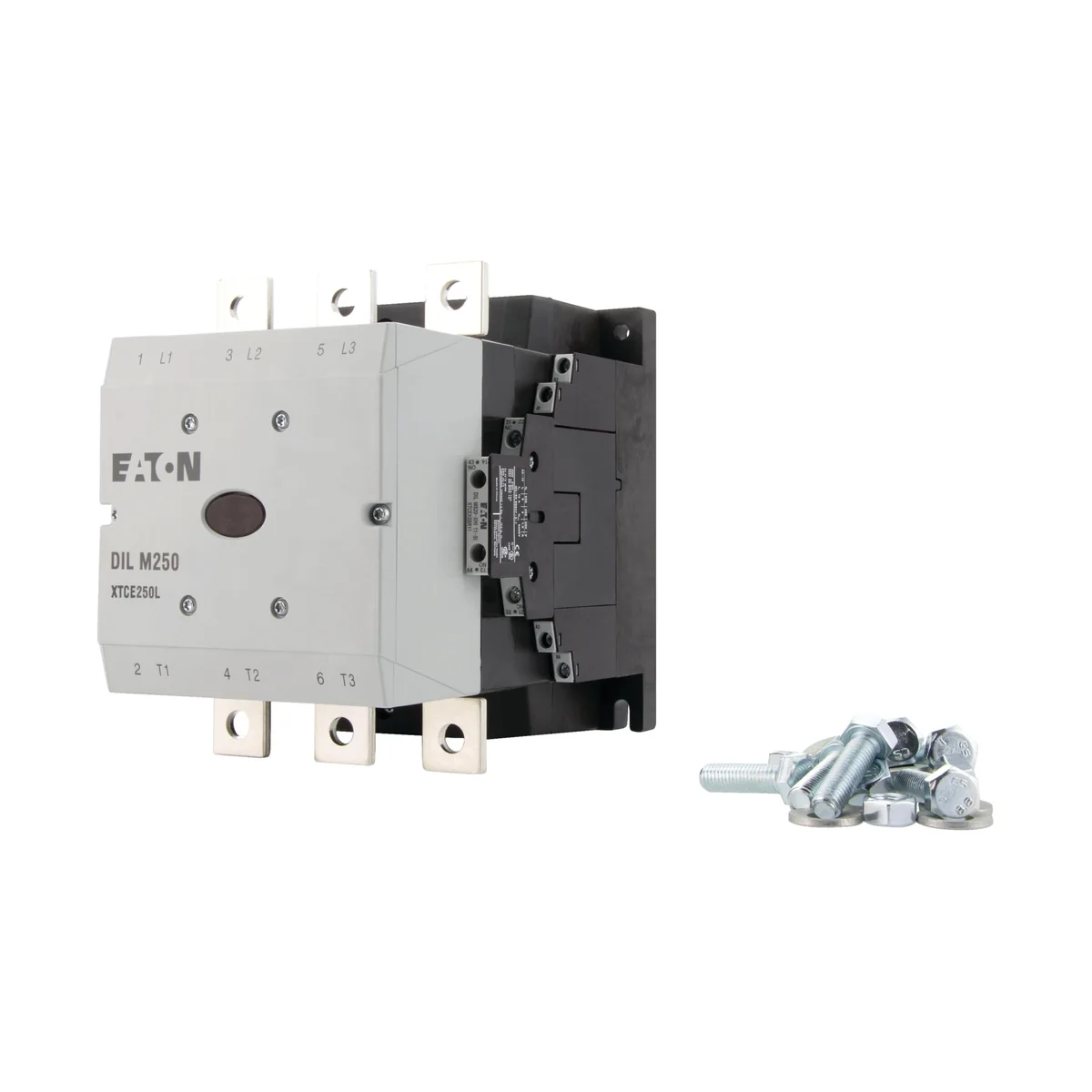

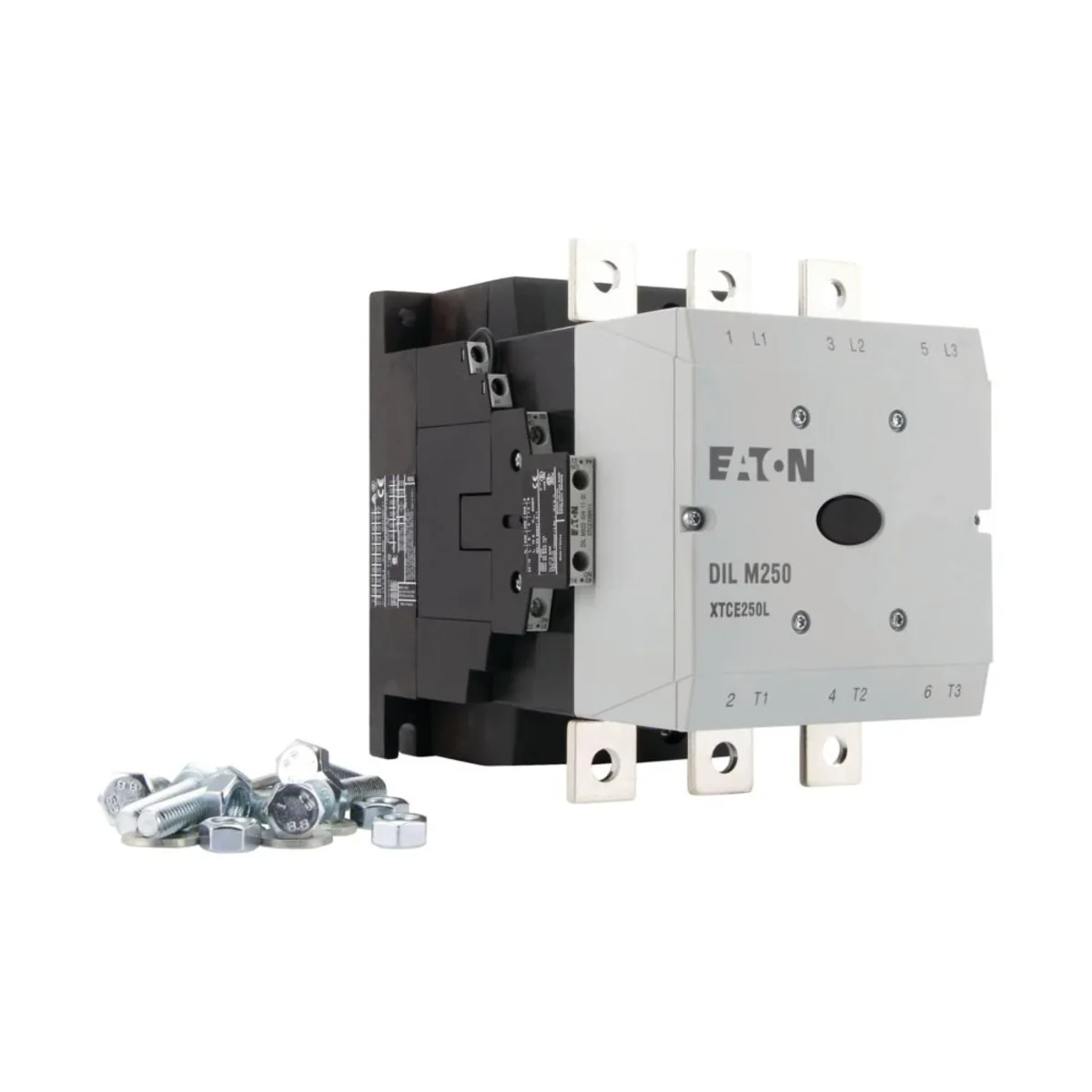

Styczniki mocy DILM. Dla sterowanych prądem stałym styczników DILM7 – DILM15 obowiązuje:
• wbudowany warystorowy układ ochronny.
Dla sterowanych prądem stałym styczników DILM17 – DILM170 obowiązuje:
• układ ochronny wbudowany do elektronicznego układu sterowania.
Dla sterowanych prądem przemiennym styczników DILM115 – DILM170 obowiązuje:
• układ ochronny wbudowany do elektronicznego układu sterowania.
Dla DILM7 – DILM150 obowiązuje:
• ze stykami lustrzanymi.
Zestyki zgodne z normą EN 50012.

Napięcie znamionowe [V]

120

Prąd znamionowy [A]

250

Pozostałe dane techniczne

Znamionowe napięcie sterowania Us dla AC 50 Hz

48 ... 110 V
Znamionowe napięcie sterowania Us dla DC

48 ... 110 V
Znamionowy prąd pracy Ie dla AC-1, 400 V

429 A
Znamionowa moc pracy dla AC-3, 400 V

132 kW
Znamionowa moc pracy dla AC-4, 400 V

110 kW
Wersja modułowa

nie
Liczba styków pomocniczych rozwiernych

2
Liczba styków głównych rozwiernych

0

Znamionowe napięcie sterowania Us dla AC 60 Hz

48 ... 110 V
Rodzaj napięcia sterowania

AC
Znamionowy prąd pracy Ie dla AC-3, 400 V

250 A
Znamionowy prąd pracy dla AC-4, 400 V

200 A
Znamionowa moc pracy NEMA

149 kW
Liczba styków pomocniczych zwiernych

2
Rodzaj podłączenia styków głównych

Połączenie szynowe
Liczba styków głównych zwiernych

3

Producent

EATON Electric Sp. z o.o.
Adres

80-299 Gdańsk ul. Galaktyczna 30
Email

pl-gdansk@eaton.com
WWW

https://www.moeller.pl
NIP

5841022327
GLN

5900009970944

Rodzaj opakowania		Skrzynia
Ilość	1 szt.	1 szt.
Waga (kg)	7,126	7,568
Objętość (m3)	0,006	0,010
Szerokość (m)	0,140	0,174
Długość (m)	0,208	0,252
Głębokość (m)	0,189	0,232
