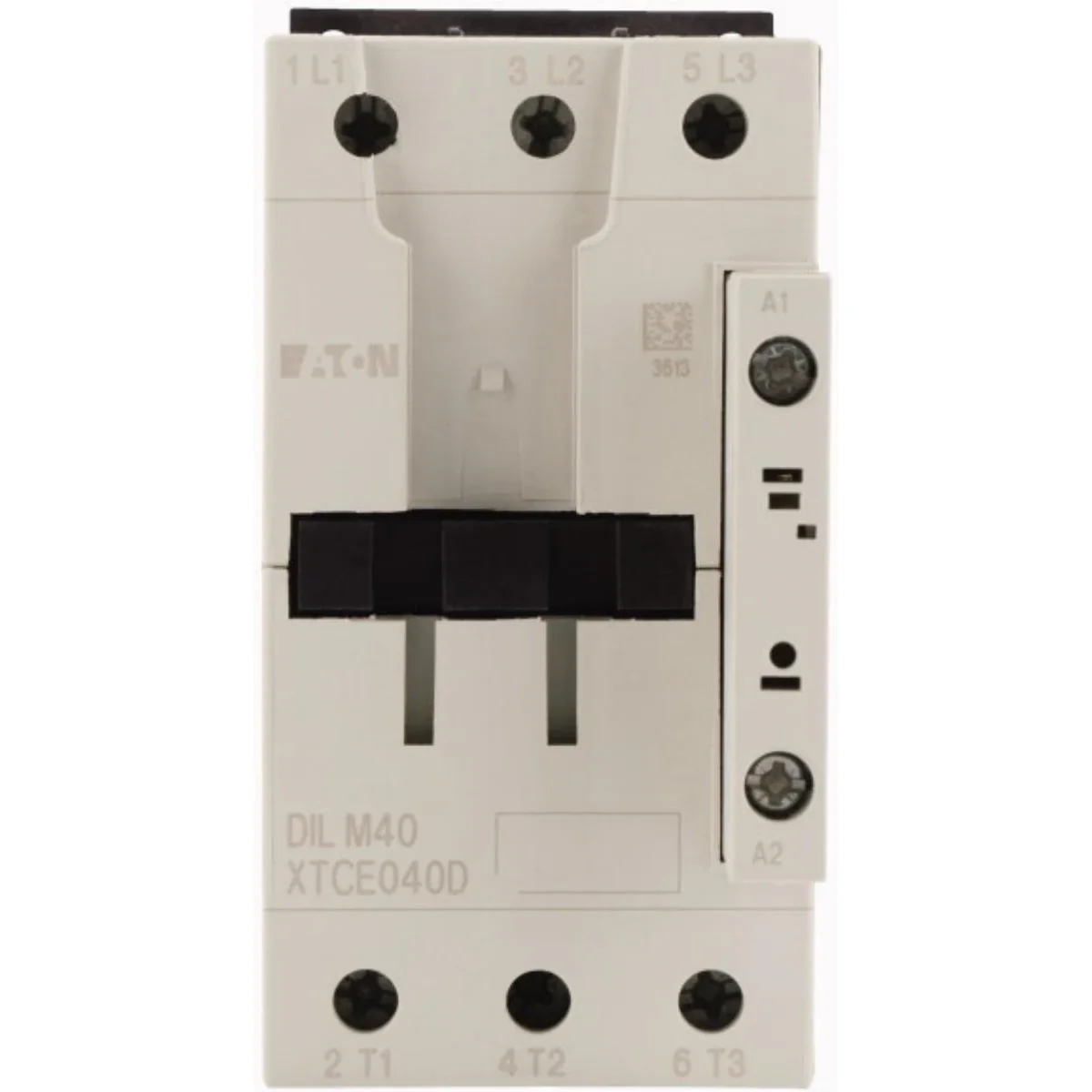

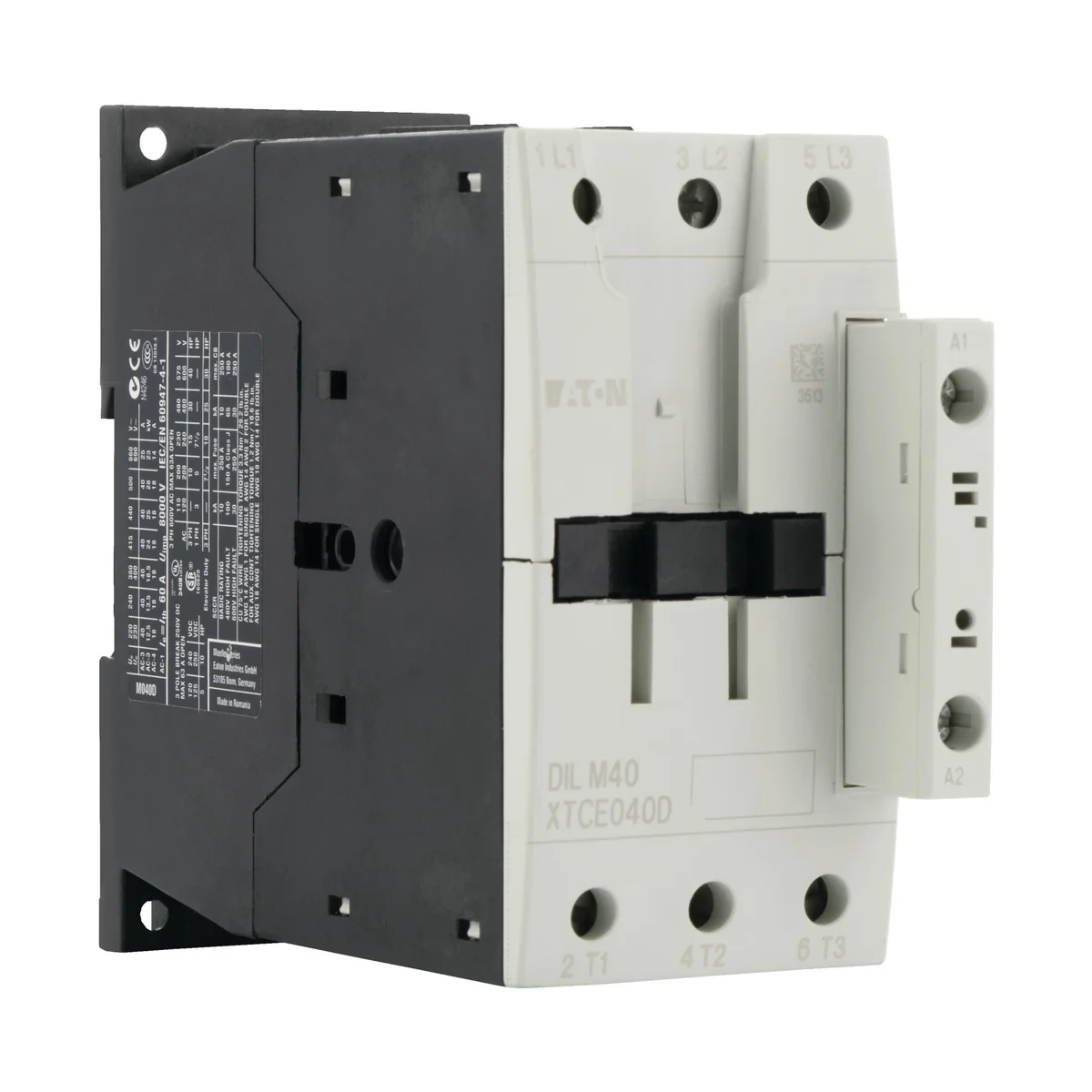

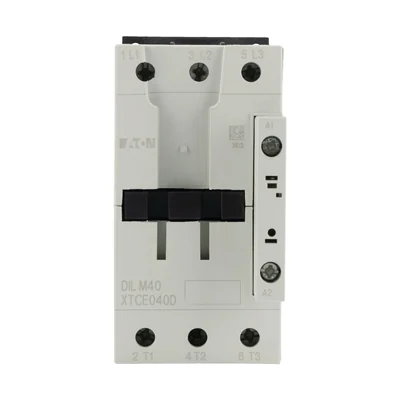

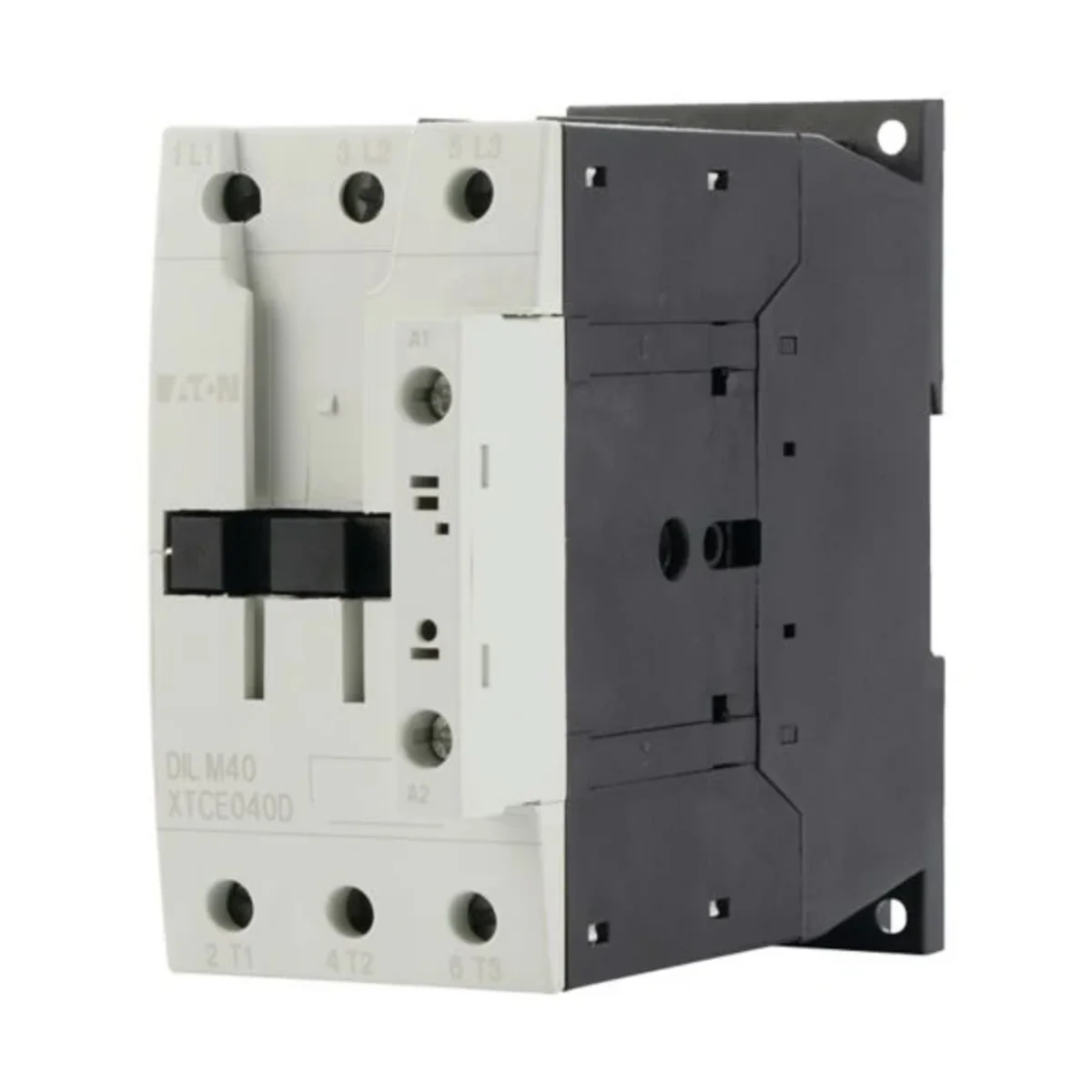

Styczniki mocy DILM. Dla sterowanych prądem stałym styczników DILM7 – DILM15 obowiązuje:
• wbudowany warystorowy układ ochronny.
Dla sterowanych prądem stałym styczników DILM17 – DILM170 obowiązuje:
• układ ochronny wbudowany do elektronicznego układu sterowania.
Dla sterowanych prądem przemiennym styczników DILM115 – DILM170 obowiązuje:
• układ ochronny wbudowany do elektronicznego układu sterowania.
Dla DILM7 – DILM150 obowiązuje:
• ze stykami lustrzanymi.
Zestyki zgodne z normą EN 50012.

Napięcie znamionowe [V]

120

Prąd znamionowy [A]

40

Pozostałe dane techniczne

Znamionowe napięcie sterowania Us dla AC 50 Hz

110 ... 110 V
Znamionowe napięcie sterowania Us dla DC

0 ... 0 V
Znamionowy prąd pracy Ie dla AC-1, 400 V

60 A
Znamionowa moc pracy dla AC-3, 400 V

18.5 kW
Znamionowa moc pracy dla AC-4, 400 V

9 kW
Wersja modułowa

nie
Liczba styków pomocniczych rozwiernych

0
Liczba styków głównych rozwiernych

0

Znamionowe napięcie sterowania Us dla AC 60 Hz

120 ... 120 V
Rodzaj napięcia sterowania

AC
Znamionowy prąd pracy Ie dla AC-3, 400 V

40 A
Znamionowy prąd pracy dla AC-4, 400 V

18 A
Znamionowa moc pracy NEMA

22 kW
Liczba styków pomocniczych zwiernych

0
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Liczba styków głównych zwiernych

3

Rodzaj opakowania	Skrzynia
Ilość	1 szt.
Waga (kg)	0,923
Objętość (m3)	0,001
Szerokość (m)	0,057
Długość (m)	0,151
Głębokość (m)	0,118
