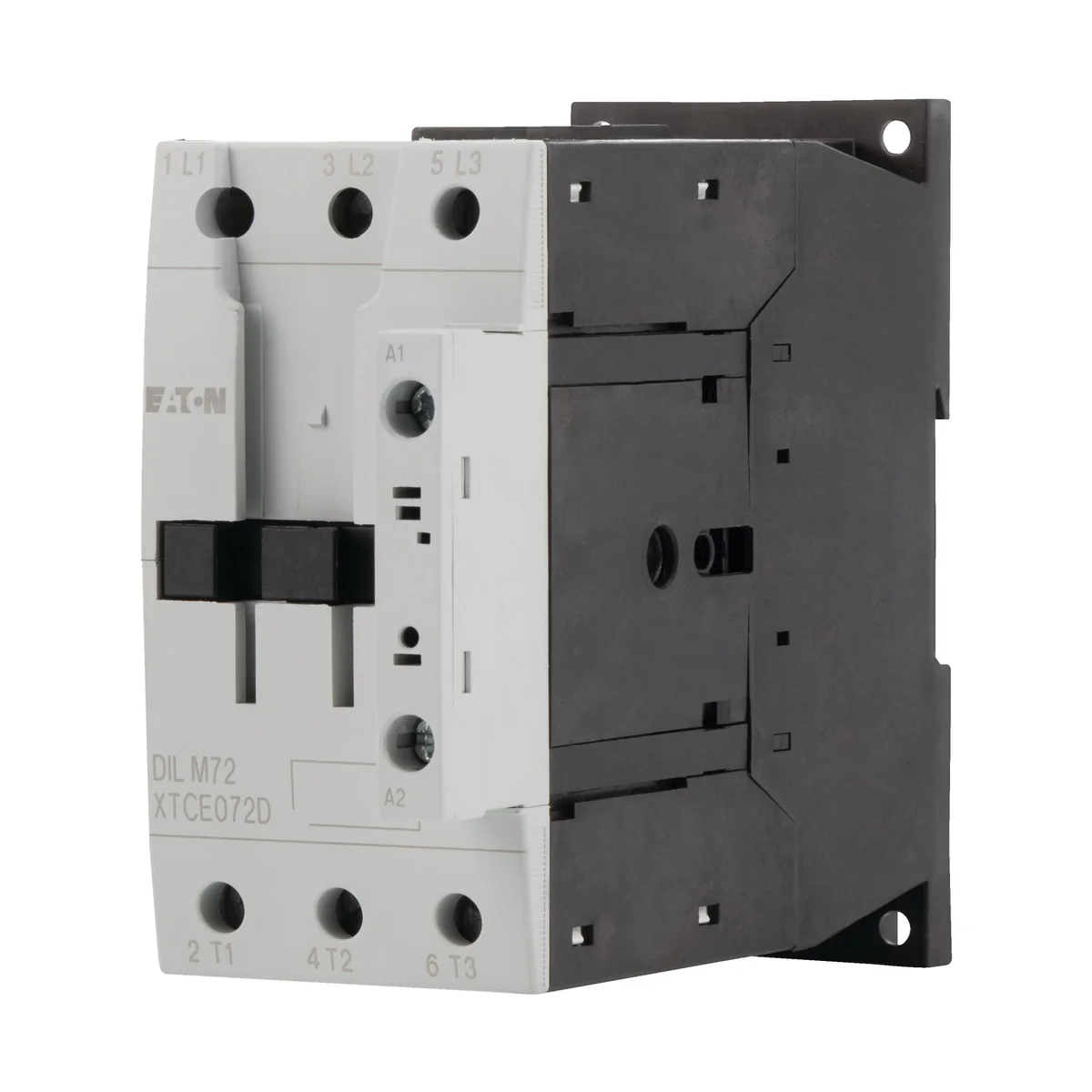

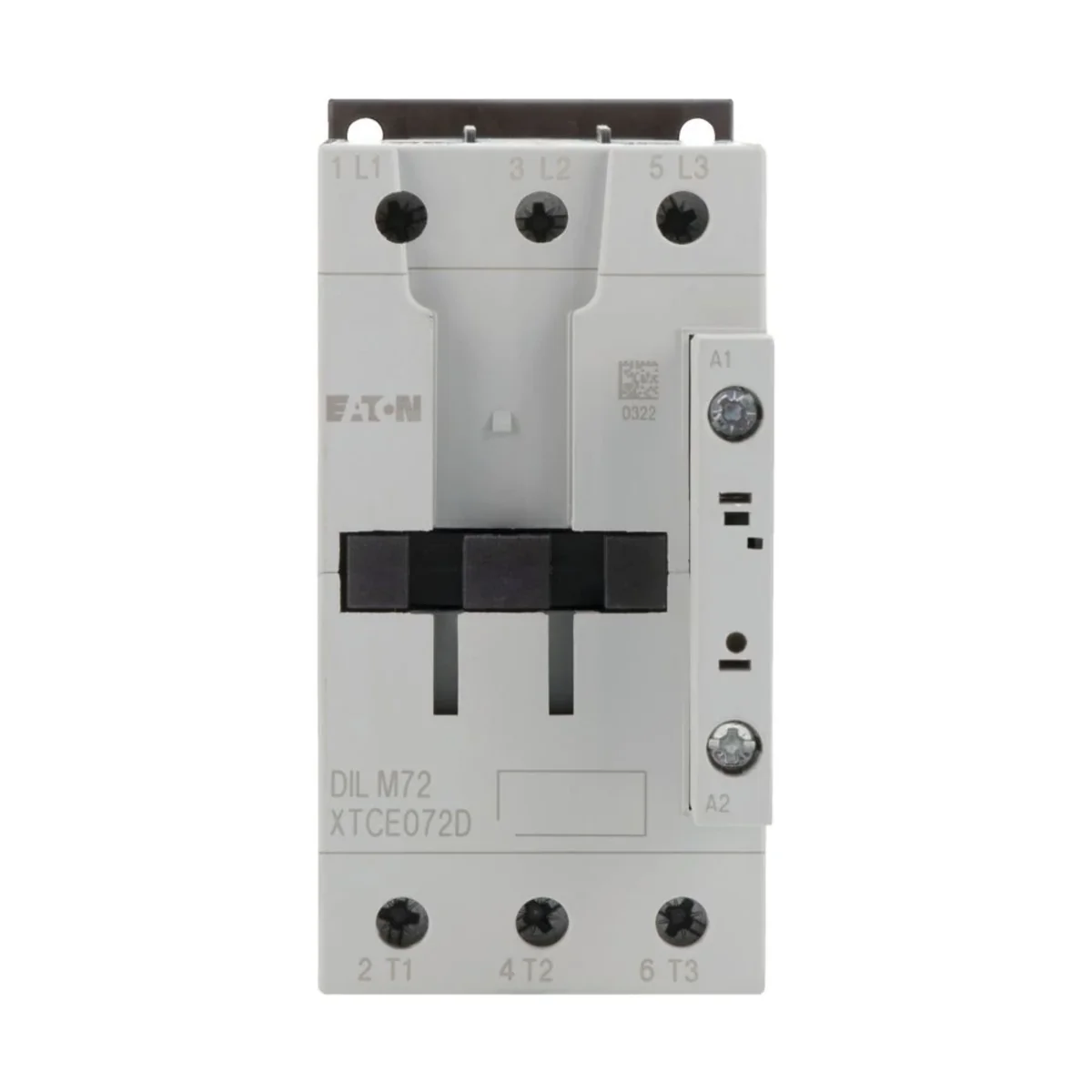

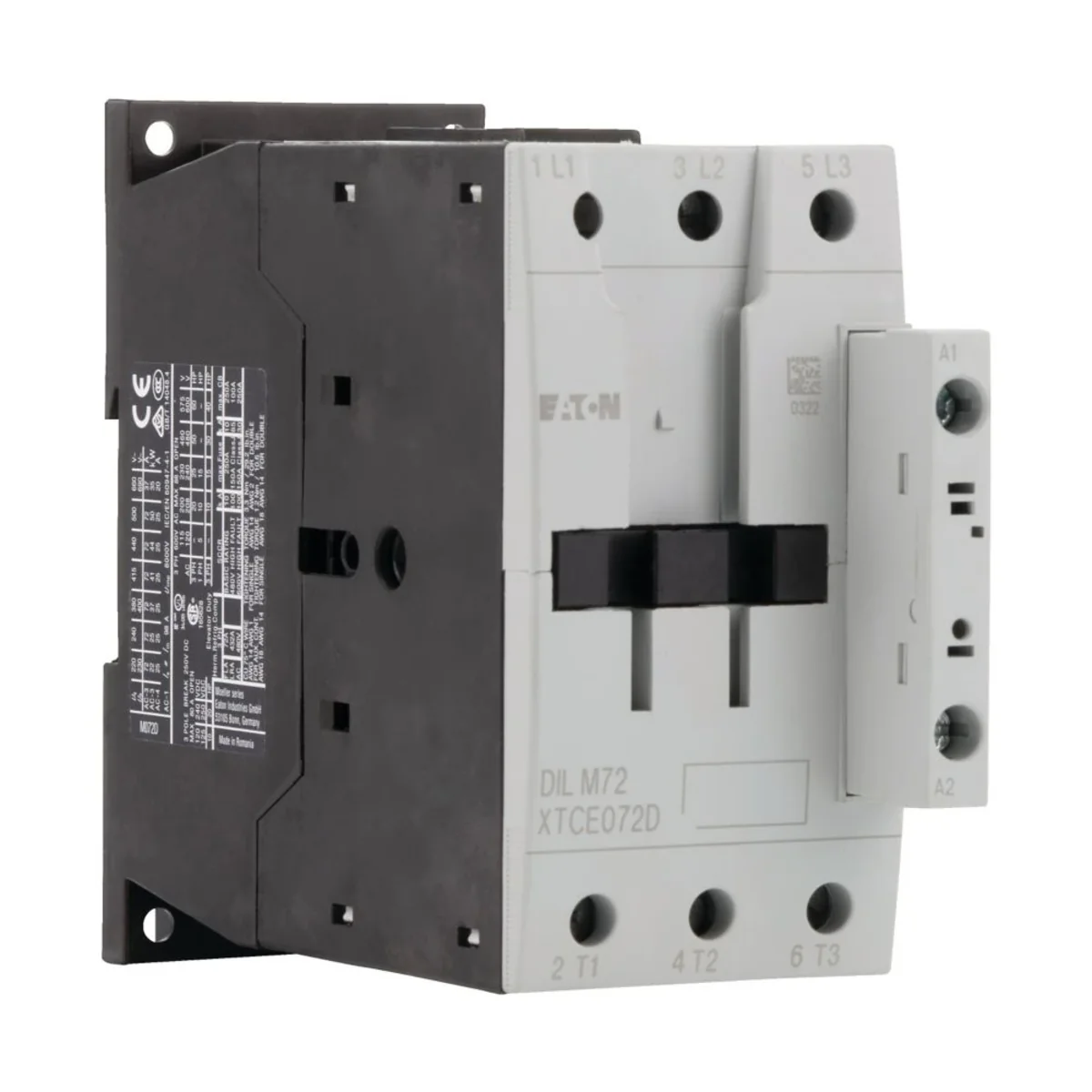

Stycznik mocy, Aplikacja: Stycznik mocy do silników, Styczniki mocy do 170 A, 3-stykowe, Kategoria użytkowa:

AC-1: Obciążenie nieindukcyjne lub słabo indukcyjne, piece oporowe,

AC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracy,

AC-4: Silniki klatkowe: rozruch, hamulce przeciwprądowe, tryb nawrotny, tryb impulsowy,

Sposób podłączenia: Zaciski śrubowe,

Wskazówka: Nieodpowiedni do silników klasy wydajności energetycznej IE3.,

Znamionowy prąd pracy AC-3 380 V 400 V: Ie= 72 A, Znamionowy prąd pracy AC-1 konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C: Ith =Ie= 98 A, w obudowie: Ith= 72 A, Znamionowy prąd pracy AC-1 konwencjonalny prąd termiczny 1-biegunowy bez obudowy: Ith= 200 A, w obudowie: Ith= 180 A, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-3 220 V 230 V: P= 22 kW, 380 V 400 V: P= 37 kW, 660 V 690 V: P= 35 kW, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-4 220 V 230 V: P= 7 kW, 380 V 400 V: P= 12 kW, 660 V 690 V: P= 17 kW,

do łączenia z modułem wyłącznika pomocniczego: DILM150-XHI(V).., DILM1000-XHI(V)..,

Wskazówki: Elementy łączeniowe zgodne z EN 50012., Przestrzegać trwałości elektrycznej.,

Rodzaj prądu AC/DC: Praca AC

Liczba biegunów

3
Napięcie [V]

24 V 50/60 Hz
PKWIU

27.12.24.0

Montaż

Zaciski śrubowe
Znamionowa moc pracy przy AC-3, 400 V [kW]

72

Pozostałe dane techniczne

Znamionowe napięcie sterowania Us dla AC 50 Hz

24 ... 24 V
Znamionowe napięcie sterowania Us dla DC

0 ... 0 V
Znamionowy prąd pracy Ie dla AC-1, 400 V

98 A
Znamionowa moc pracy dla AC-3, 400 V

37 kW
Znamionowa moc pracy dla AC-4, 400 V

12 kW
Wersja modułowa

nie
Liczba styków pomocniczych rozwiernych

0
Liczba styków głównych rozwiernych

0

Znamionowe napięcie sterowania Us dla AC 60 Hz

24 ... 24 V
Rodzaj napięcia sterowania

AC
Znamionowy prąd pracy Ie dla AC-3, 400 V

72 A
Znamionowy prąd pracy dla AC-4, 400 V

25 A
Znamionowa moc pracy NEMA

37 kW
Liczba styków pomocniczych zwiernych

0
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Liczba styków głównych zwiernych

3

Rodzaj opakowania	Skrzynia
Ilość	1 szt.
Waga (kg)	0,923
Objętość (m3)	0,001
Szerokość (m)	0,057
Długość (m)	0,151
Głębokość (m)	0,118
