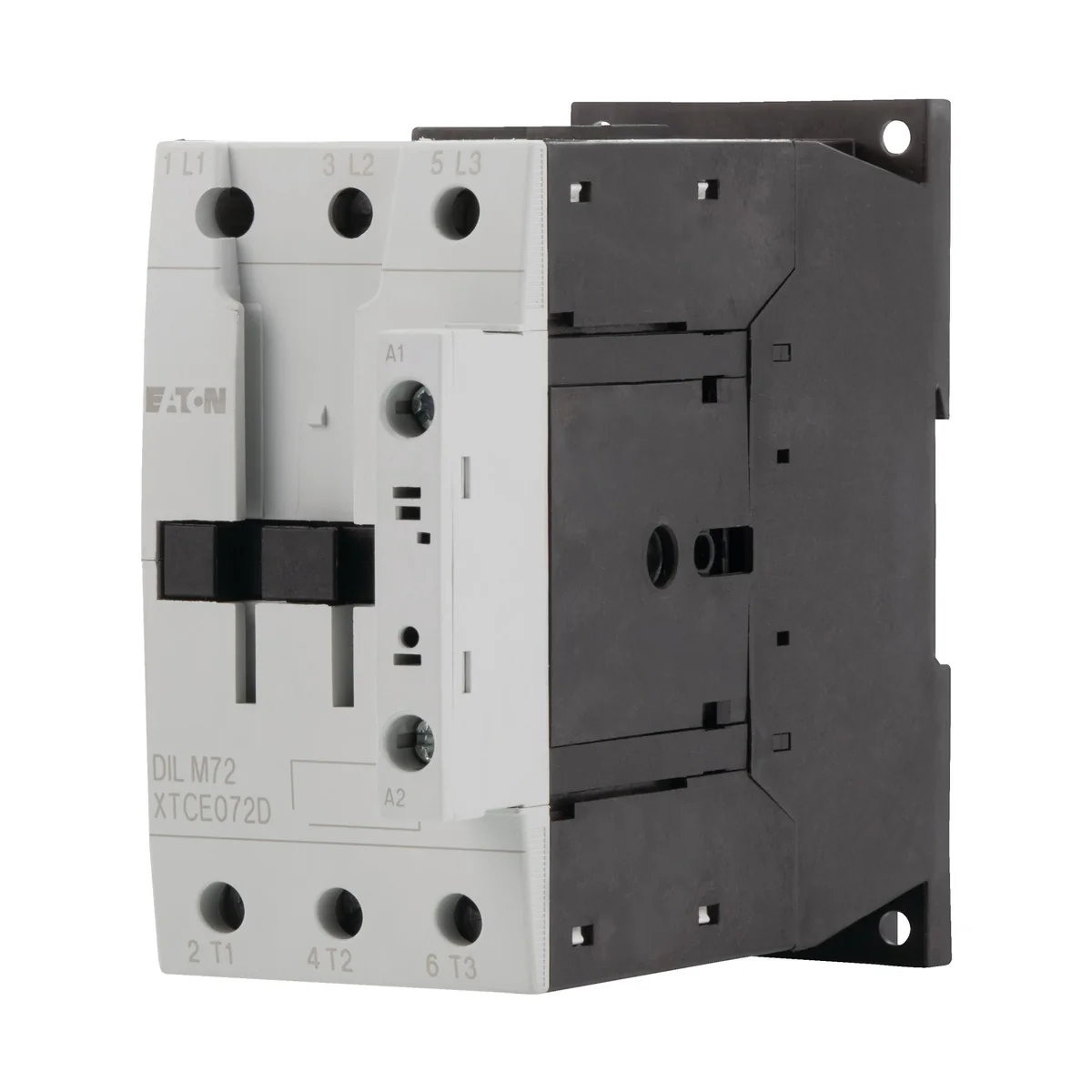

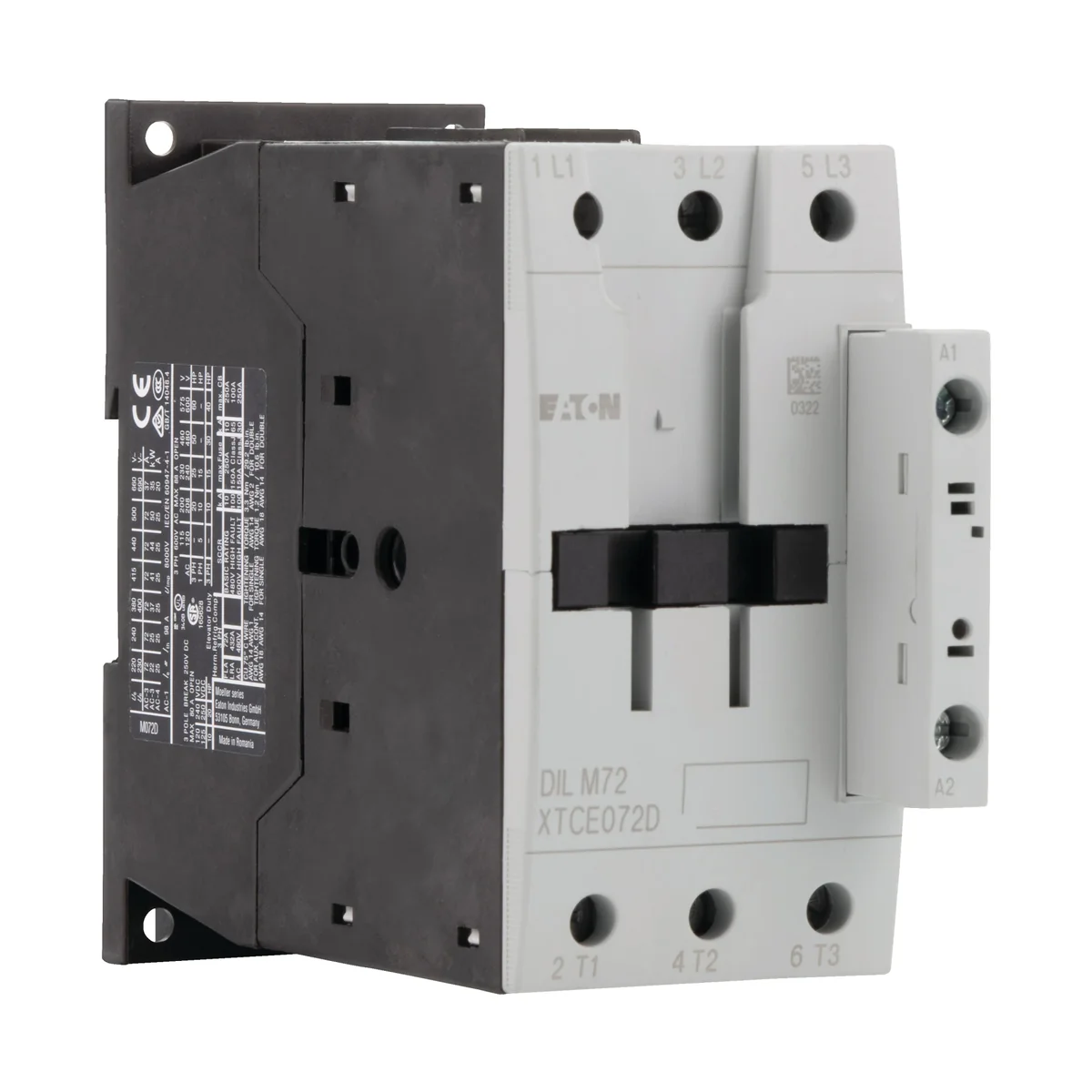

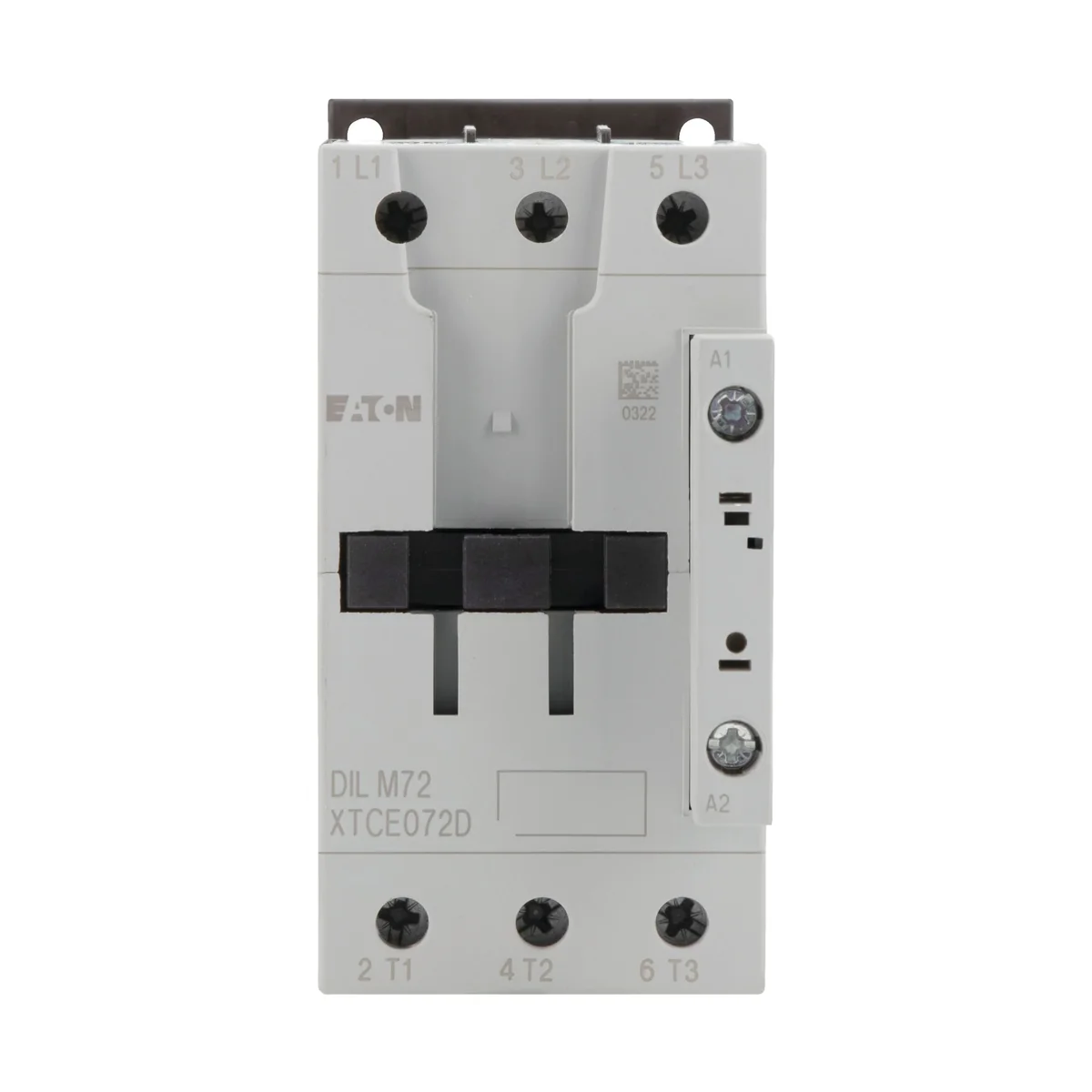

Stycznik mocy, 3-biegunowy, DILM72(110V50HZ,120V60HZ) 109191

Indeks lokalny:
ATM008MOEL
Nr katalogowy:
109191
Kod EAN:
4015081088119
Producent: EATON
Liczba biegunów: 3
Montaż: Zaciski śrubowe
Napięcie [V]: 110 V 50 Hz, 120 V 60 Hz
Cena:
329,03 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Stycznik mocy do silników, Styczniki mocy do 170 A, 3-stykowe, Kategoria użytkowa:

AC-1: Obciążenie nieindukcyjne lub słabo indukcyjne, piece oporowe,

AC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracy,

AC-4: Silniki klatkowe: rozruch, hamulce przeciwprądowe, tryb nawrotny, tryb impulsowy,

Sposób podłączenia: Zaciski śrubowe,

Wskazówka: Nieodpowiedni do silników klasy wydajności energetycznej IE3.,

Znamionowy prąd pracy AC-3 380 V 400 V: Znamionowy prąd pracy AC-1 konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C: Ith =Ie= 98 A, w obudowie: Ith= 72 A, Znamionowy prąd pracy AC-1 konwencjonalny prąd termiczny 1-biegunowy bez obudowy: Ith= 200 A, w obudowie: Ith= 180 A, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-3 220 V 230 V: P= 22 kW, 380 V 400 V: P= 37 kW, 660 V 690 V: P= 35 kW, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-4 220 V 230 V: P= 7 kW, 380 V 400 V: P= 12 kW, 660 V 690 V: P= 17 kW,

do łączenia z modułem wyłącznika pomocniczego: DILM150-XHI(V).., DILM1000-XHI(V)..,

Wskazówki: Elementy łączeniowe zgodne z EN 50012., Przestrzegać trwałości elektrycznej.,

Rodzaj prądu AC/DC: Praca AC

Dane techniczne

  • Liczba biegunów
    3
  • Napięcie [V]
    110 V 50 Hz, 120 V 60 Hz
  • Montaż
    Zaciski śrubowe
  • Znamionowa moc pracy przy AC-3, 400 V [kW]
    72

Pozostałe dane techniczne

  • Znamionowe napięcie sterowania Us dla AC 50 Hz
    110 ... 110 V
  • Znamionowe napięcie sterowania Us dla DC
    0 ... 0 V
  • Znamionowy prąd pracy Ie dla AC-1, 400 V
    98 A
  • Znamionowa moc pracy dla AC-3, 400 V
    37 kW
  • Znamionowa moc pracy dla AC-4, 400 V
    12 kW
  • Wersja modułowa
    nie
  • Liczba styków pomocniczych rozwiernych
    0
  • Liczba styków głównych rozwiernych
    0
  • Znamionowe napięcie sterowania Us dla AC 60 Hz
    120 ... 120 V
  • Rodzaj napięcia sterowania
    AC
  • Znamionowy prąd pracy Ie dla AC-3, 400 V
    72 A
  • Znamionowy prąd pracy dla AC-4, 400 V
    25 A
  • Znamionowa moc pracy NEMA
    37 kW
  • Liczba styków pomocniczych zwiernych
    0
  • Rodzaj podłączenia styków głównych
    Połączenie śrubowe
  • Liczba styków głównych zwiernych
    3

Opakowania zbiorcze

Rodzaj opakowania Skrzynia
Ilość 1 szt.
Waga (kg) 0,923
Objętość (m3) 0,001
Szerokość (m) 0,057
Długość (m) 0,151
Głębokość (m) 0,118
