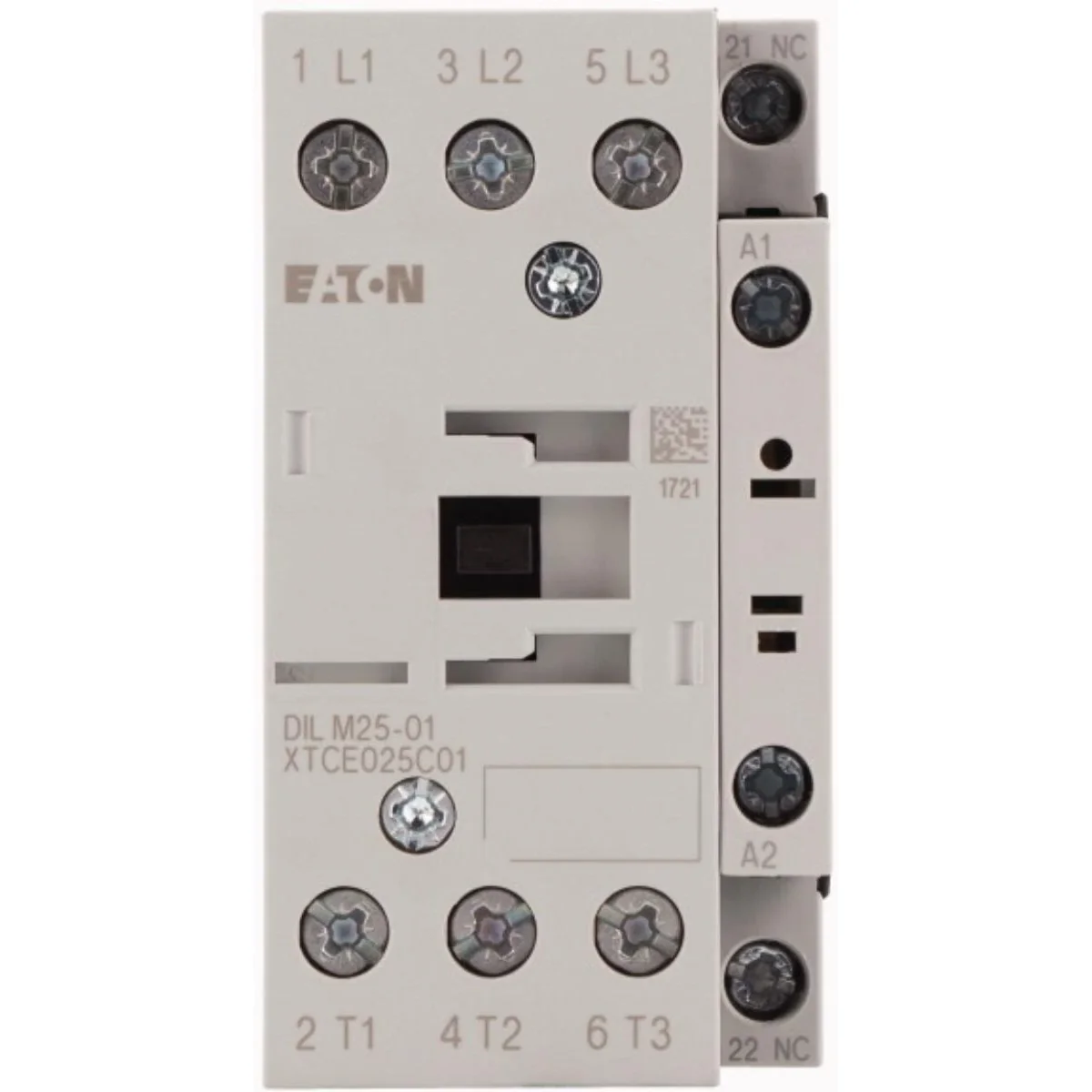

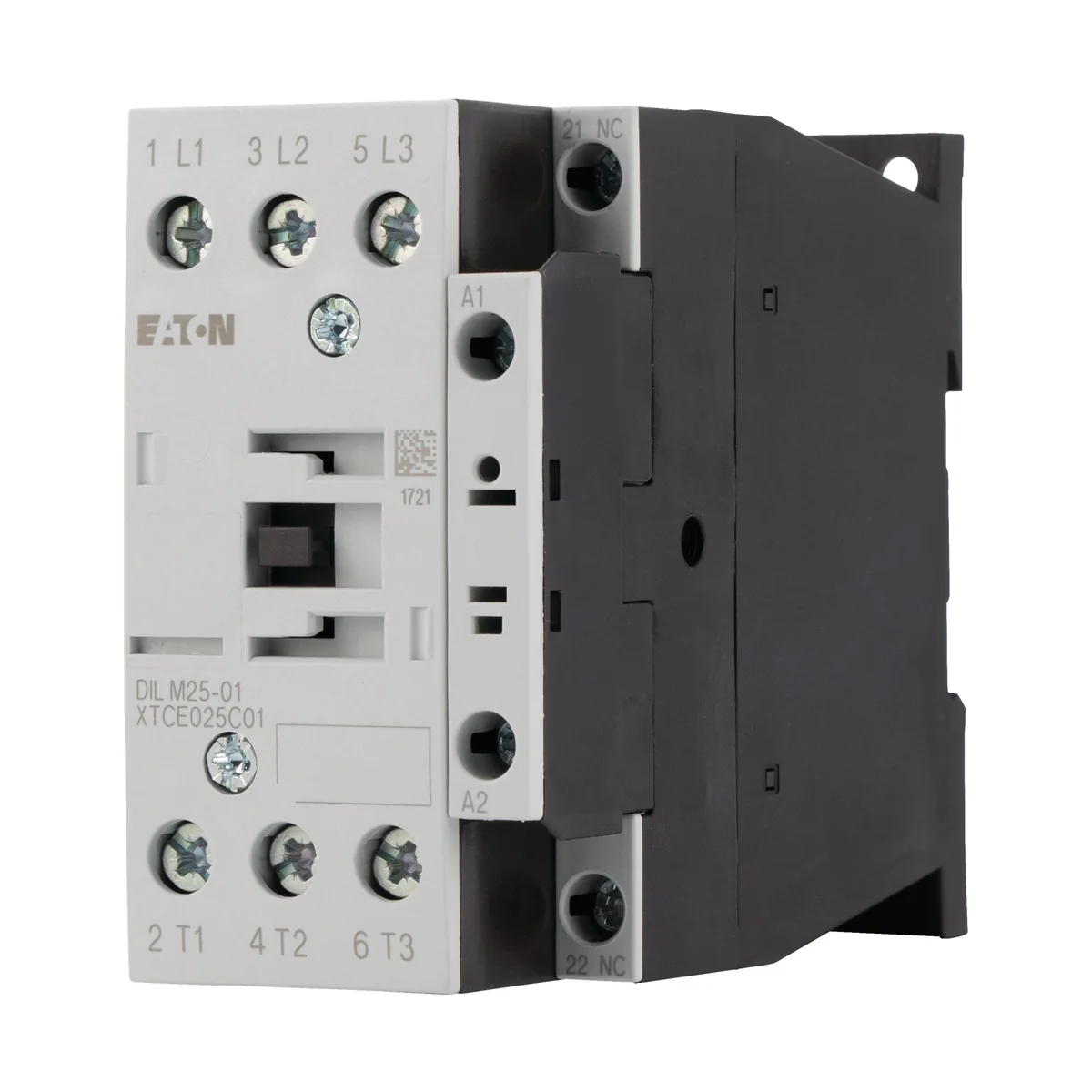

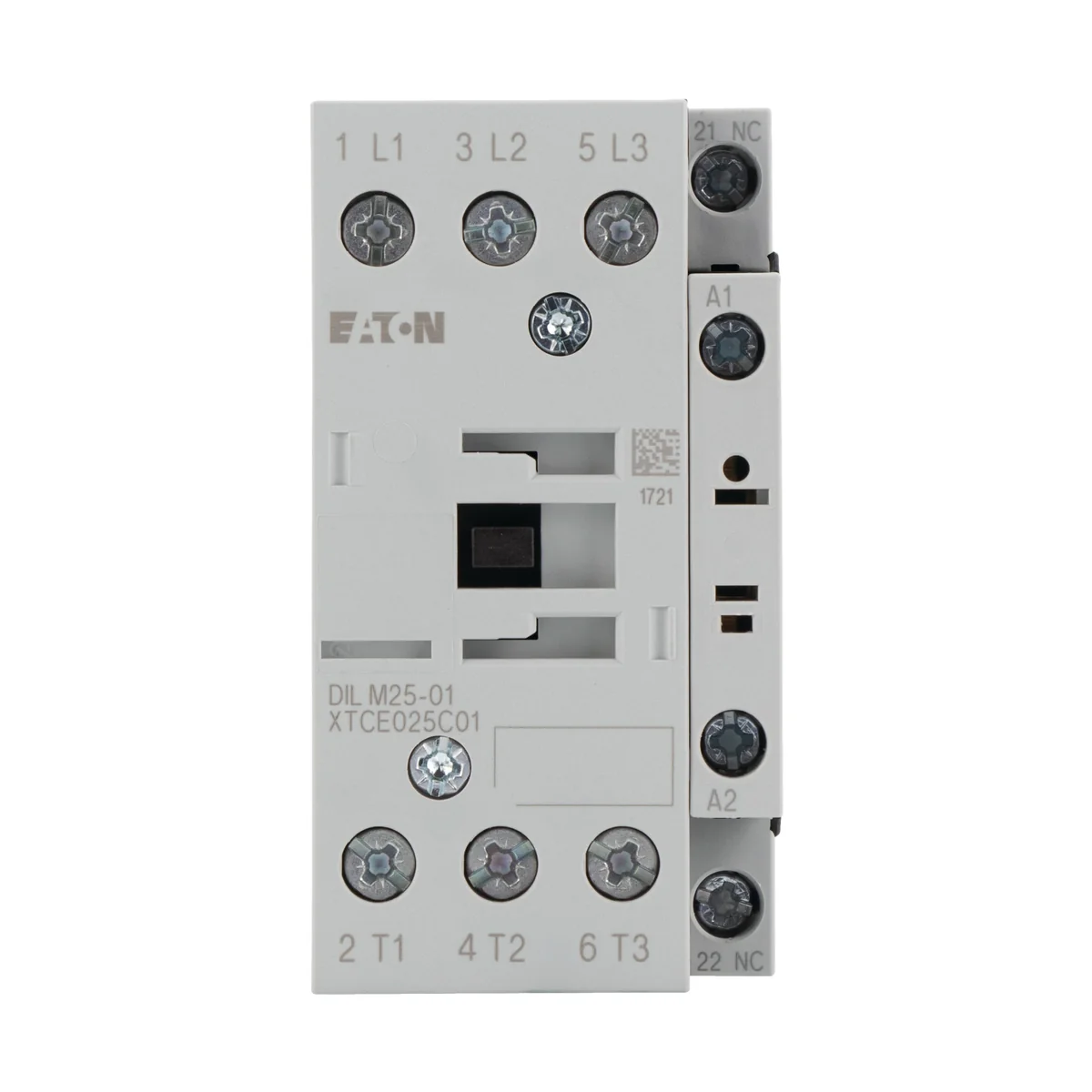

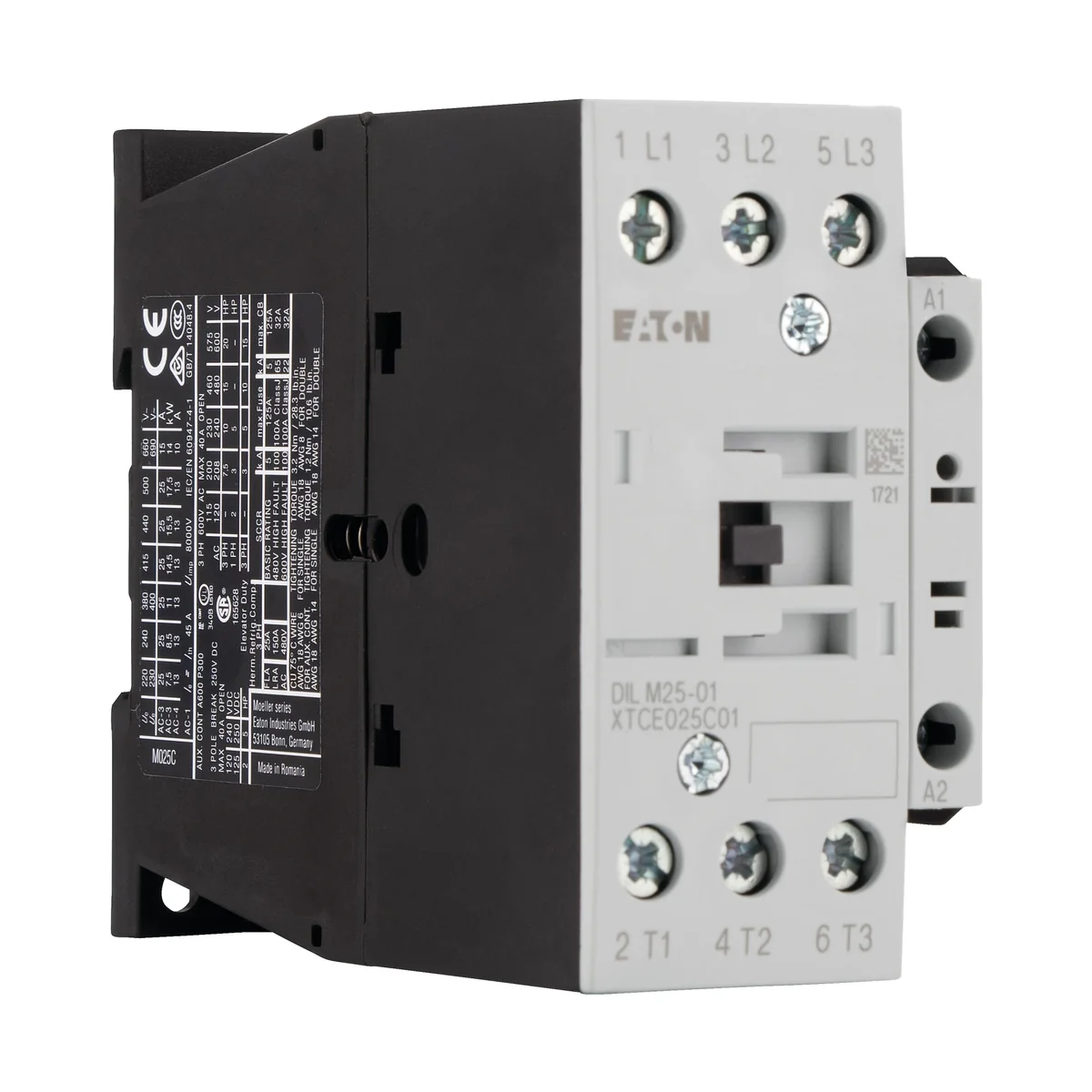

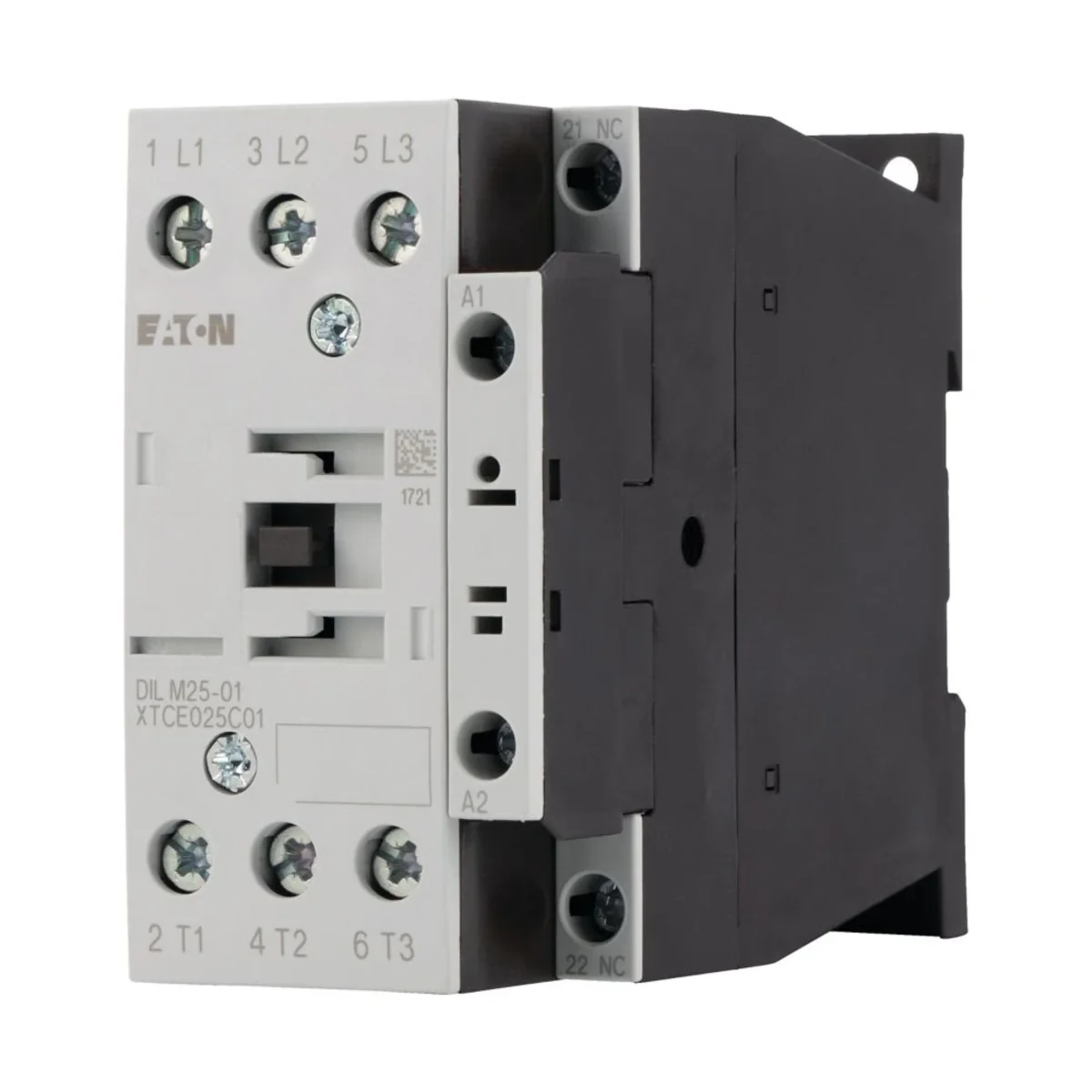

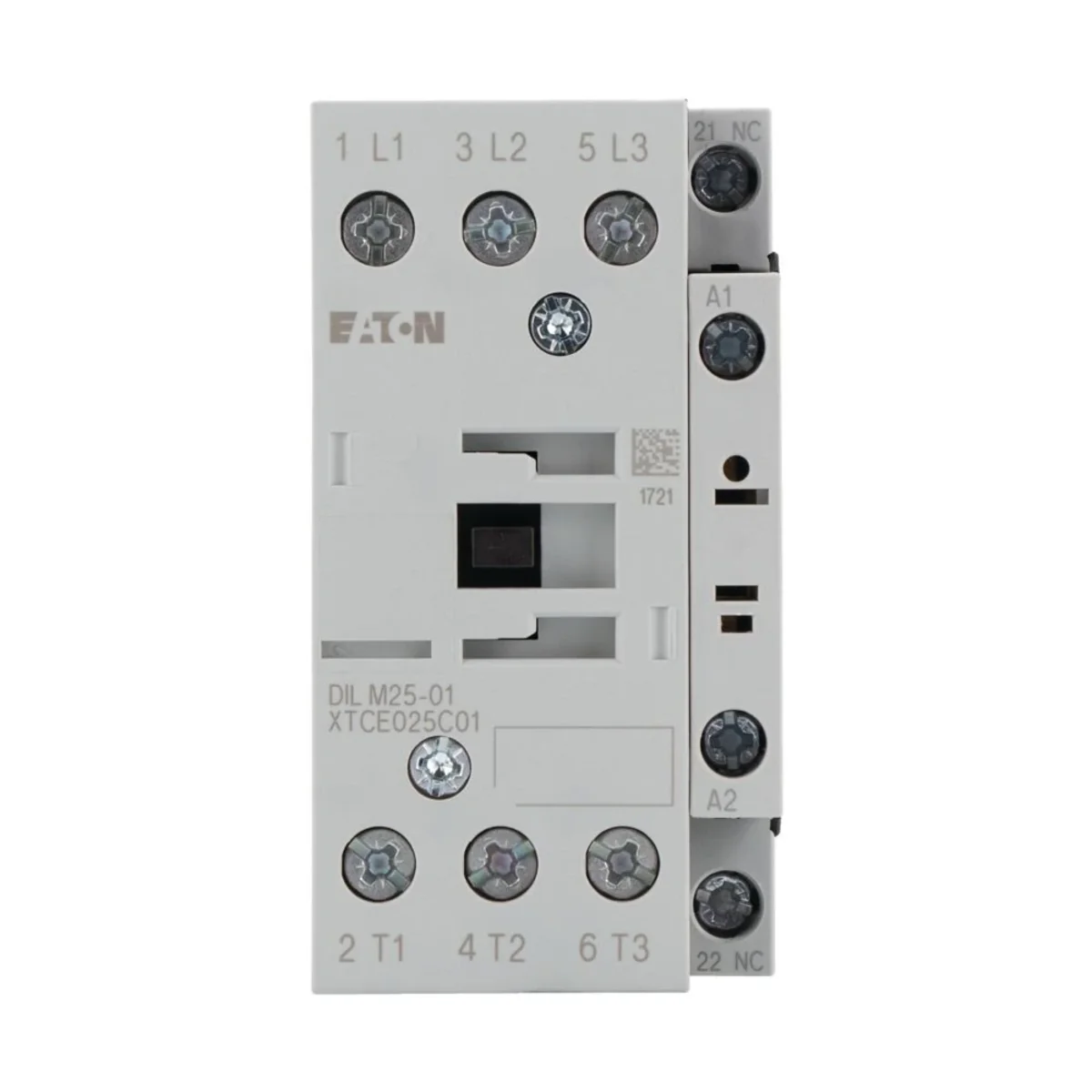

Styczniki mocy DILM. Dla sterowanych prądem stałym styczników DILM7 – DILM15 obowiązuje:
• wbudowany warystorowy układ ochronny.
Dla sterowanych prądem stałym styczników DILM17 – DILM170 obowiązuje:
• układ ochronny wbudowany do elektronicznego układu sterowania.
Dla sterowanych prądem przemiennym styczników DILM115 – DILM170 obowiązuje:
• układ ochronny wbudowany do elektronicznego układu sterowania.
Dla DILM7 – DILM150 obowiązuje:
• ze stykami lustrzanymi.
Zestyki zgodne z normą EN 50012.

Ilość styków

0NO 1NC
Prąd znamionowy [A]

25

Napięcie znamionowe [V]

24

Pozostałe dane techniczne

Znamionowe napięcie sterowania Us dla AC 50 Hz

24 ... 24 V
Znamionowe napięcie sterowania Us dla DC

0 ... 0 V
Znamionowy prąd pracy Ie dla AC-1, 400 V

45 A
Znamionowa moc pracy dla AC-3, 400 V

11 kW
Znamionowa moc pracy dla AC-4, 400 V

6 kW
Wersja modułowa

nie
Liczba styków pomocniczych rozwiernych

1
Liczba styków głównych rozwiernych

0

Znamionowe napięcie sterowania Us dla AC 60 Hz

24 ... 24 V
Rodzaj napięcia sterowania

AC
Znamionowy prąd pracy Ie dla AC-3, 400 V

25 A
Znamionowy prąd pracy dla AC-4, 400 V

13 A
Znamionowa moc pracy NEMA

11 kW
Liczba styków pomocniczych zwiernych

0
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Liczba styków głównych zwiernych

3

Rodzaj opakowania	Skrzynia
Ilość	1 szt.
Waga (kg)	0,447
Objętość (m3)	0,000
Szerokość (m)	0,047
Długość (m)	0,099
Głębokość (m)	0,087
