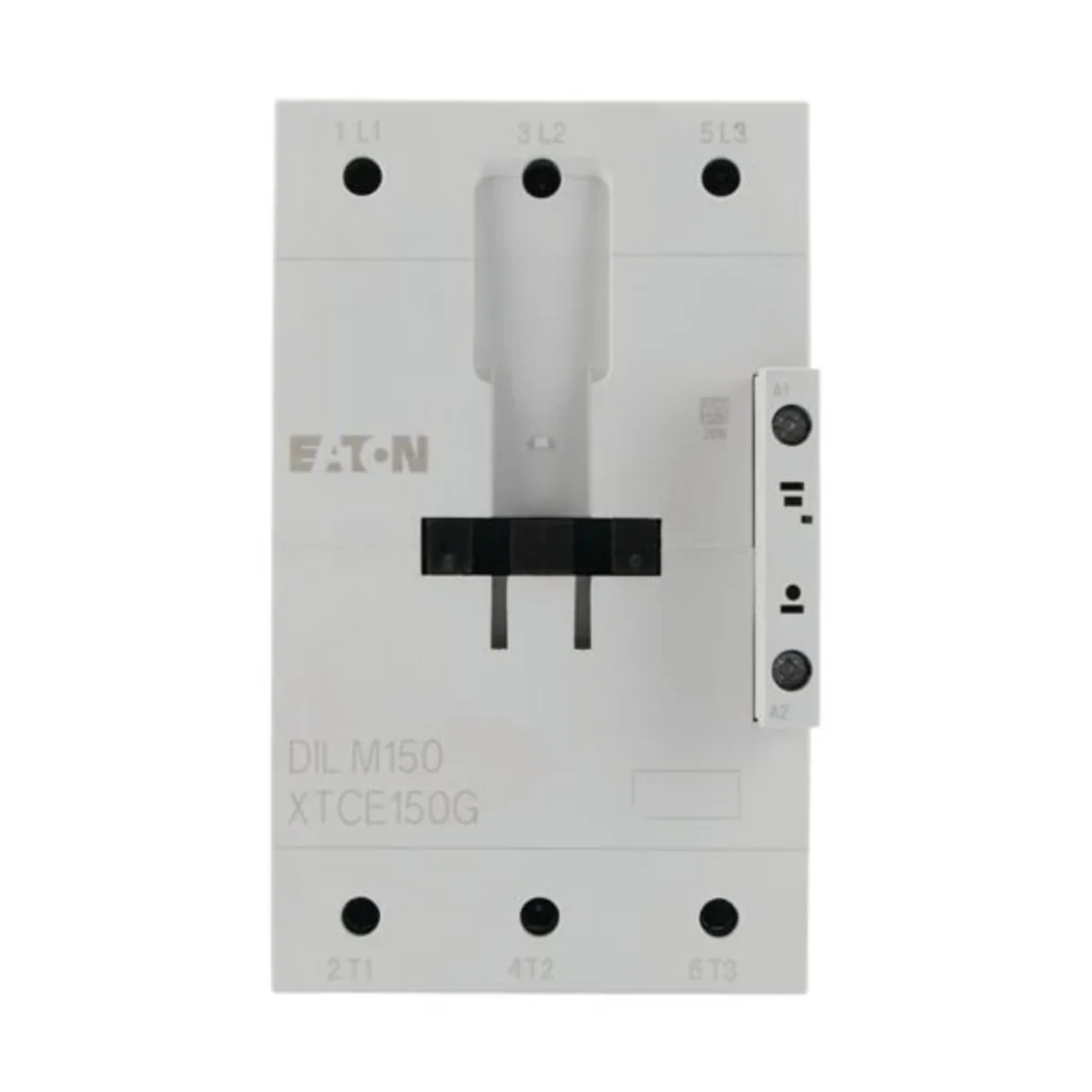

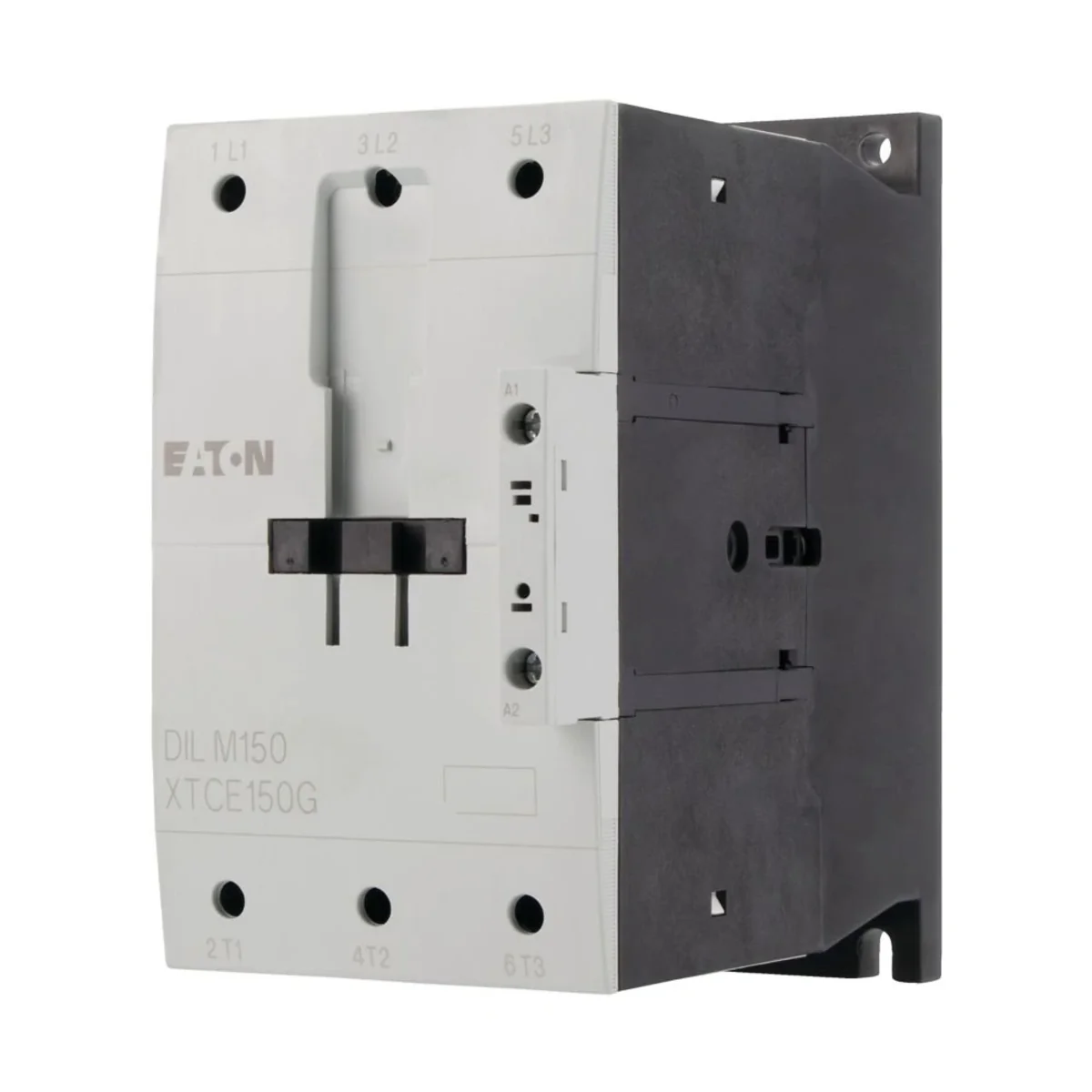

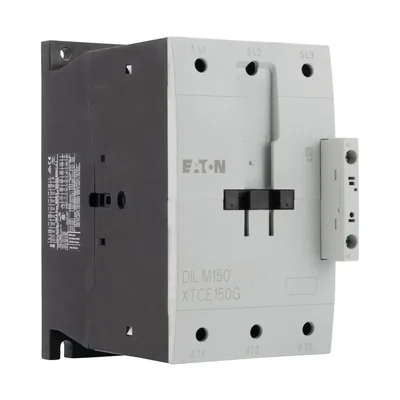

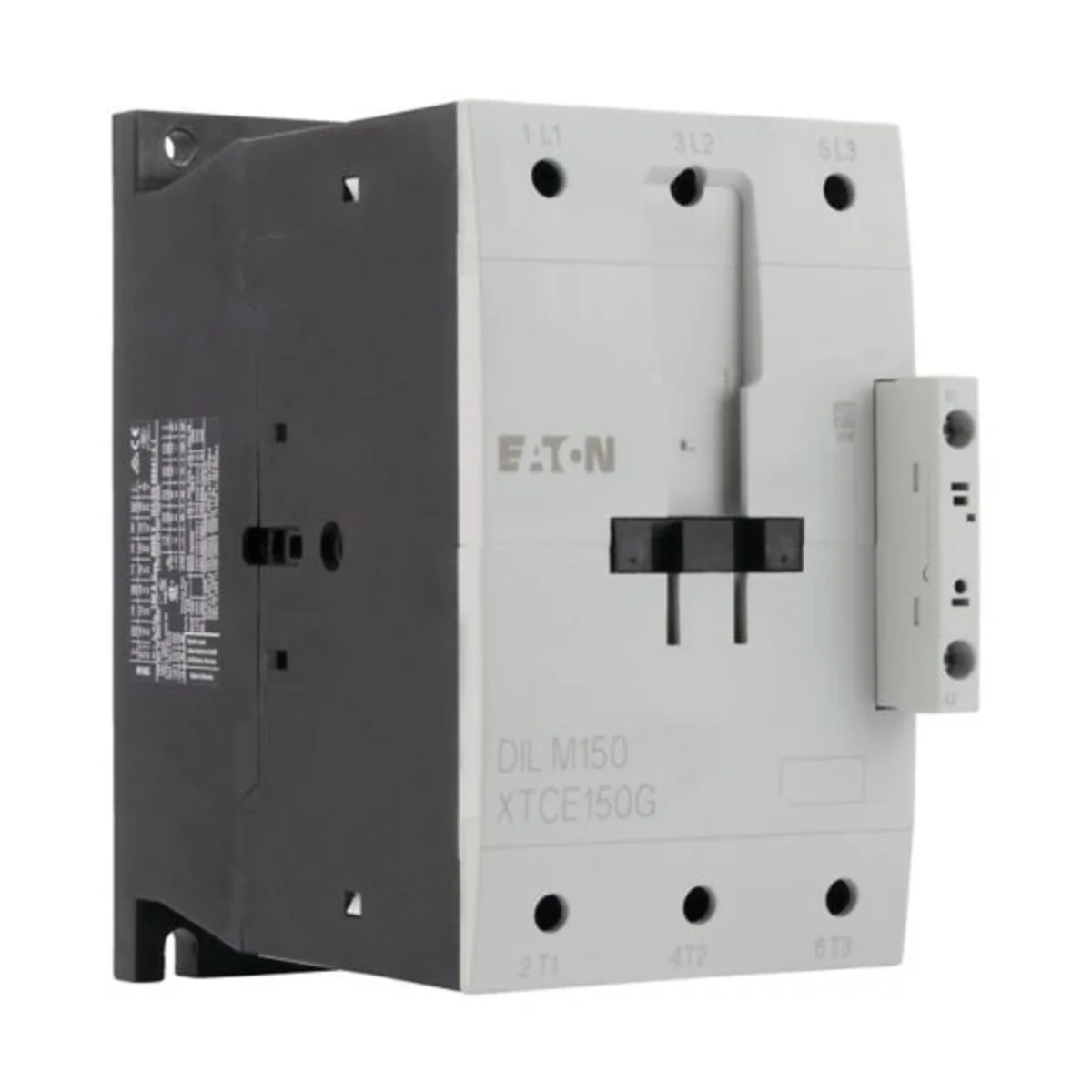

Styczniki mocy DILM. Zestyki zgodne z normą EN 50012.
Dla sterowanych prądem stałym styczników DILM7 – DILM15 obowiązuje:
• wbudowany warystorowy układ ochronny.
Dla sterowanych prądem stałym styczników DILM17 – DILM170 obowiązuje:
• układ ochronny wbudowany do elektronicznego układu sterowania.
Dla sterowanych prądem przemiennym styczników DILM115 – DILM170 obowiązuje:
• układ ochronny wbudowany do elektronicznego układu sterowania.
Dla DILM7-01 – DILM38-01 obowiązuje:
• ze stykami lustrzanymi.

Napięcie znamionowe [V]

420

Prąd znamionowy [A]

150

Pozostałe dane techniczne

Znamionowe napięcie sterowania Us dla AC 50 Hz

380 ... 440 V
Znamionowe napięcie sterowania Us dla DC

0 ... 0 V
Znamionowy prąd pracy Ie dla AC-1, 400 V

190 A
Znamionowa moc pracy dla AC-3, 400 V

75 kW
Znamionowa moc pracy dla AC-4, 400 V

33 kW
Wersja modułowa

nie
Liczba styków pomocniczych rozwiernych

0
Liczba styków głównych rozwiernych

0

Znamionowe napięcie sterowania Us dla AC 60 Hz

380 ... 440 V
Rodzaj napięcia sterowania

AC
Znamionowy prąd pracy Ie dla AC-3, 400 V

150 A
Znamionowy prąd pracy dla AC-4, 400 V

65 A
Znamionowa moc pracy NEMA

93 kW
Liczba styków pomocniczych zwiernych

0
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Liczba styków głównych zwiernych

3

Rodzaj opakowania	Skrzynia
Ilość	1 szt.
Waga (kg)	2,348
Objętość (m3)	0,005
Szerokość (m)	0,176
Długość (m)	0,176
Głębokość (m)	0,177
