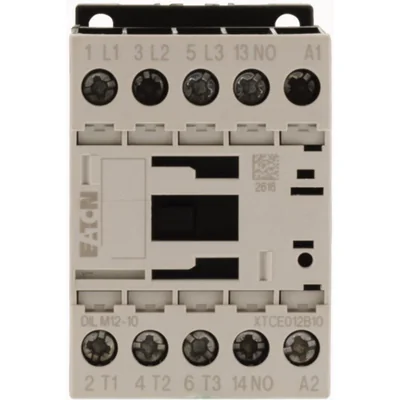

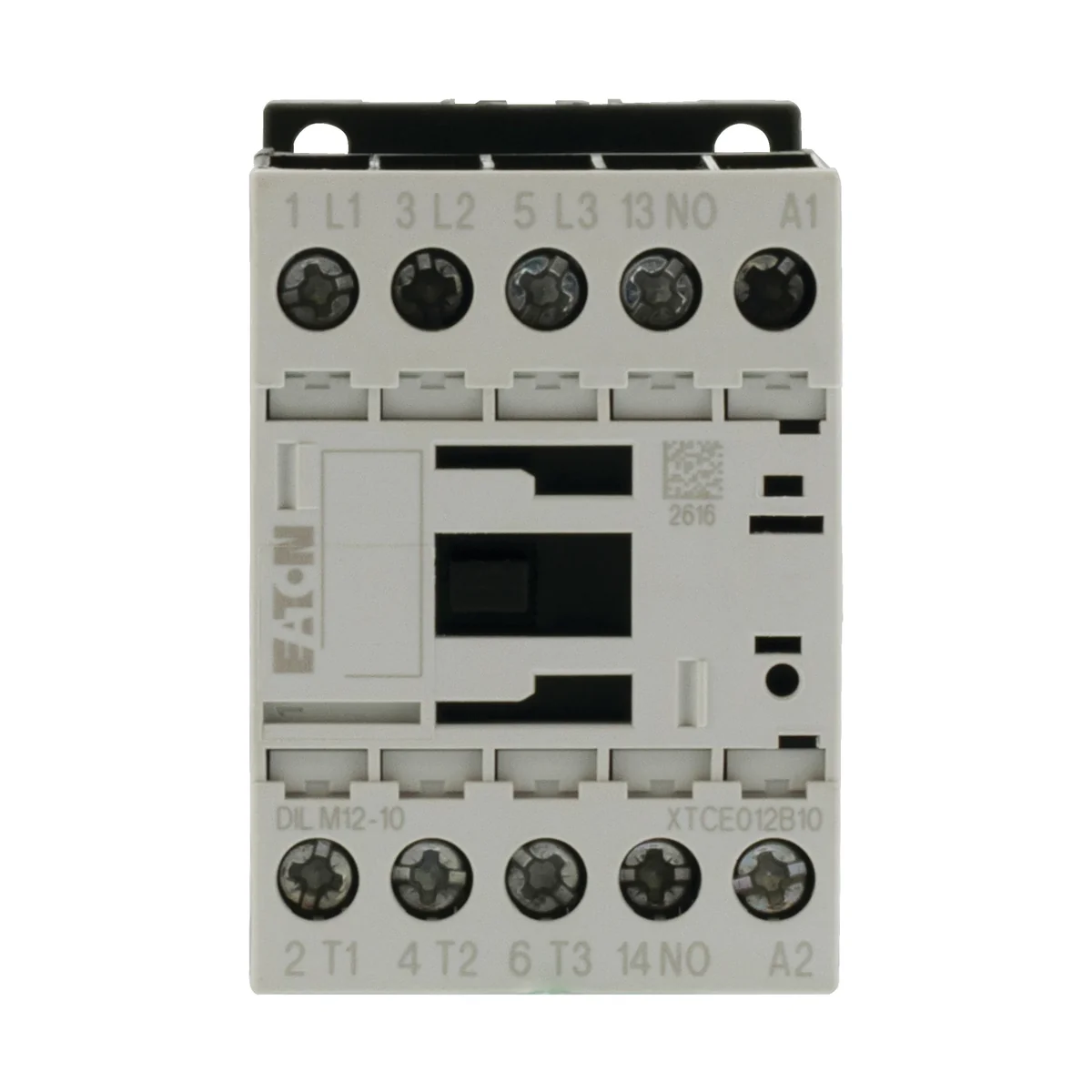

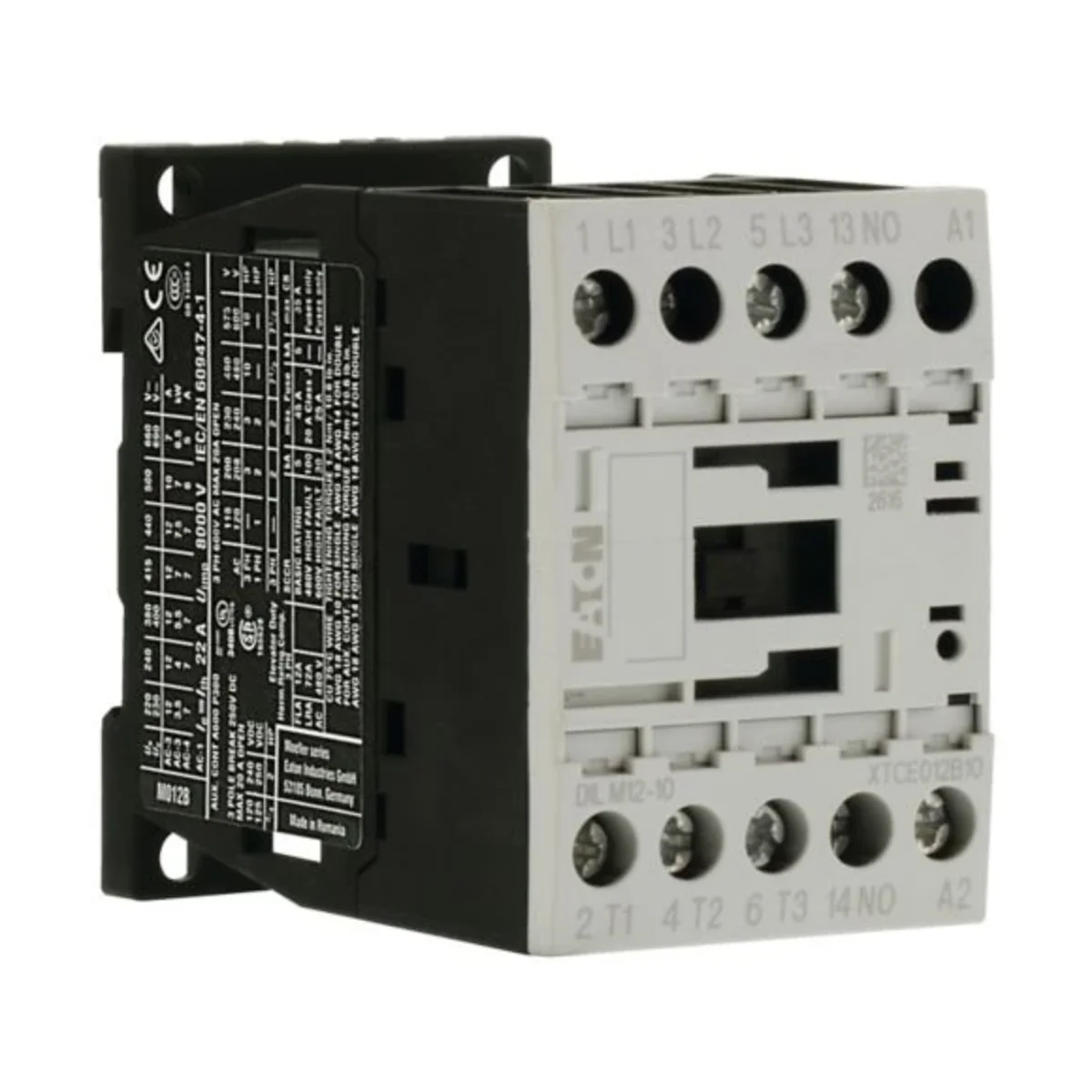

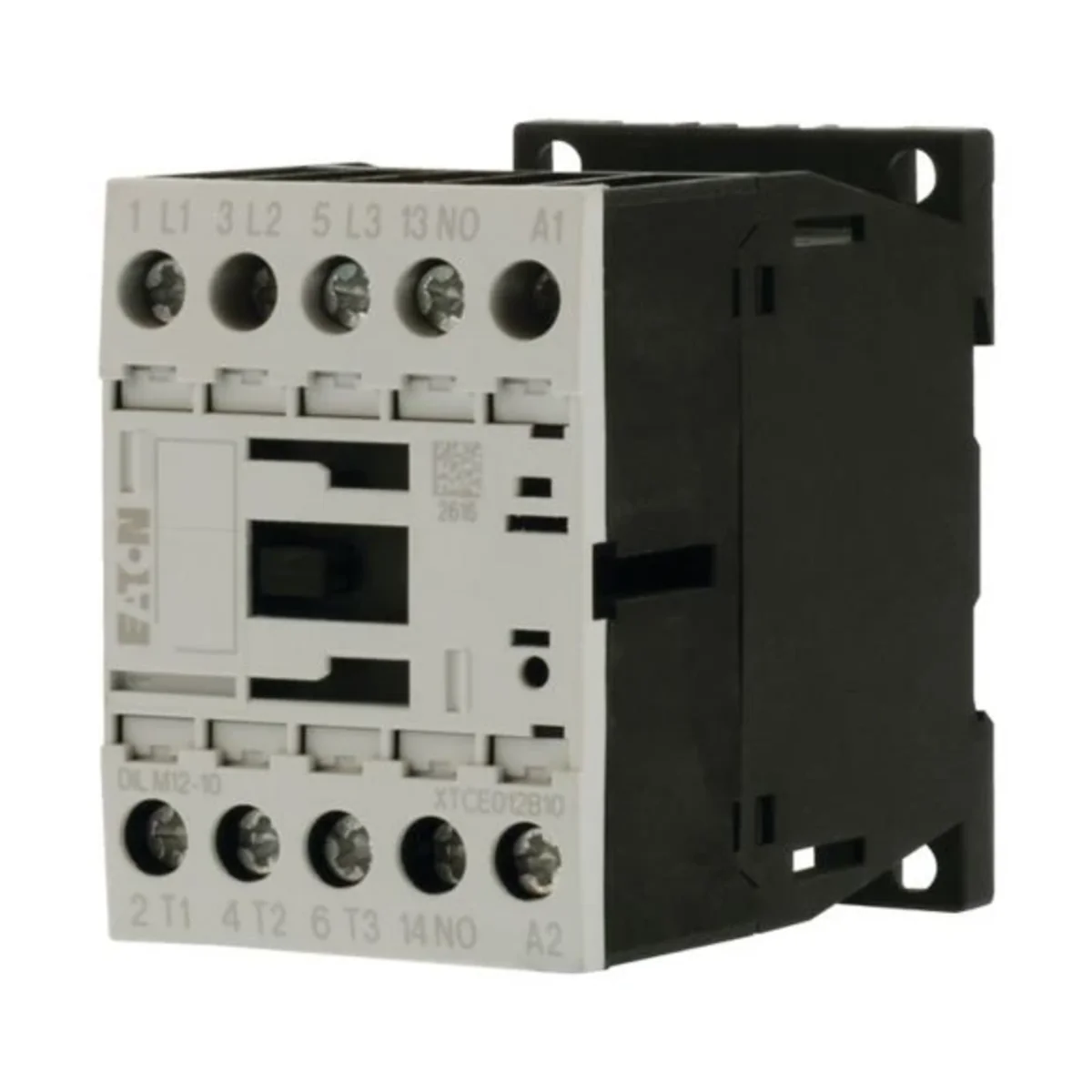

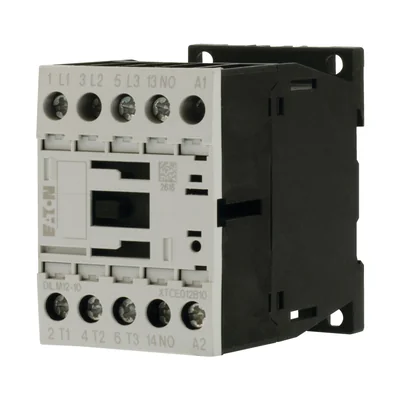

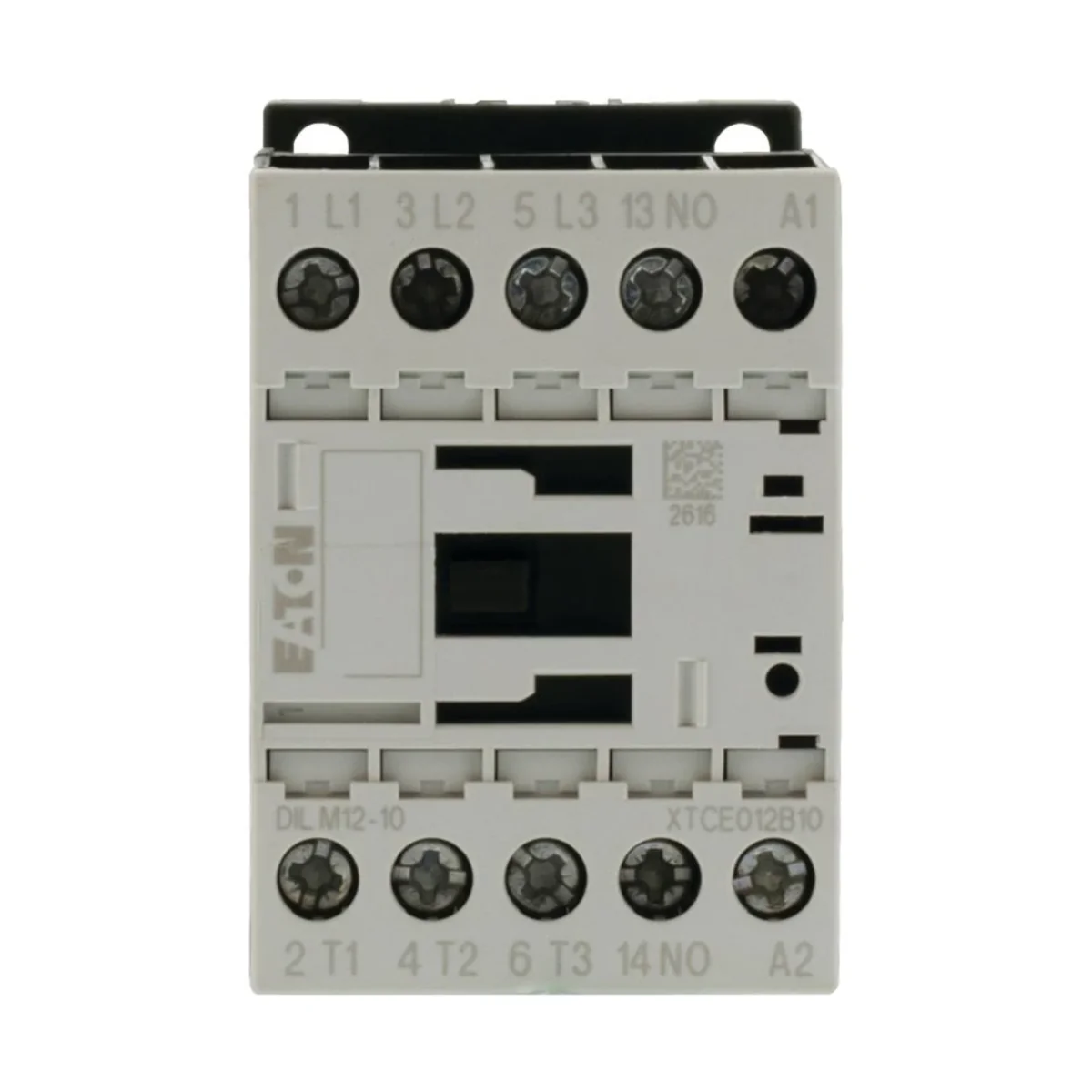

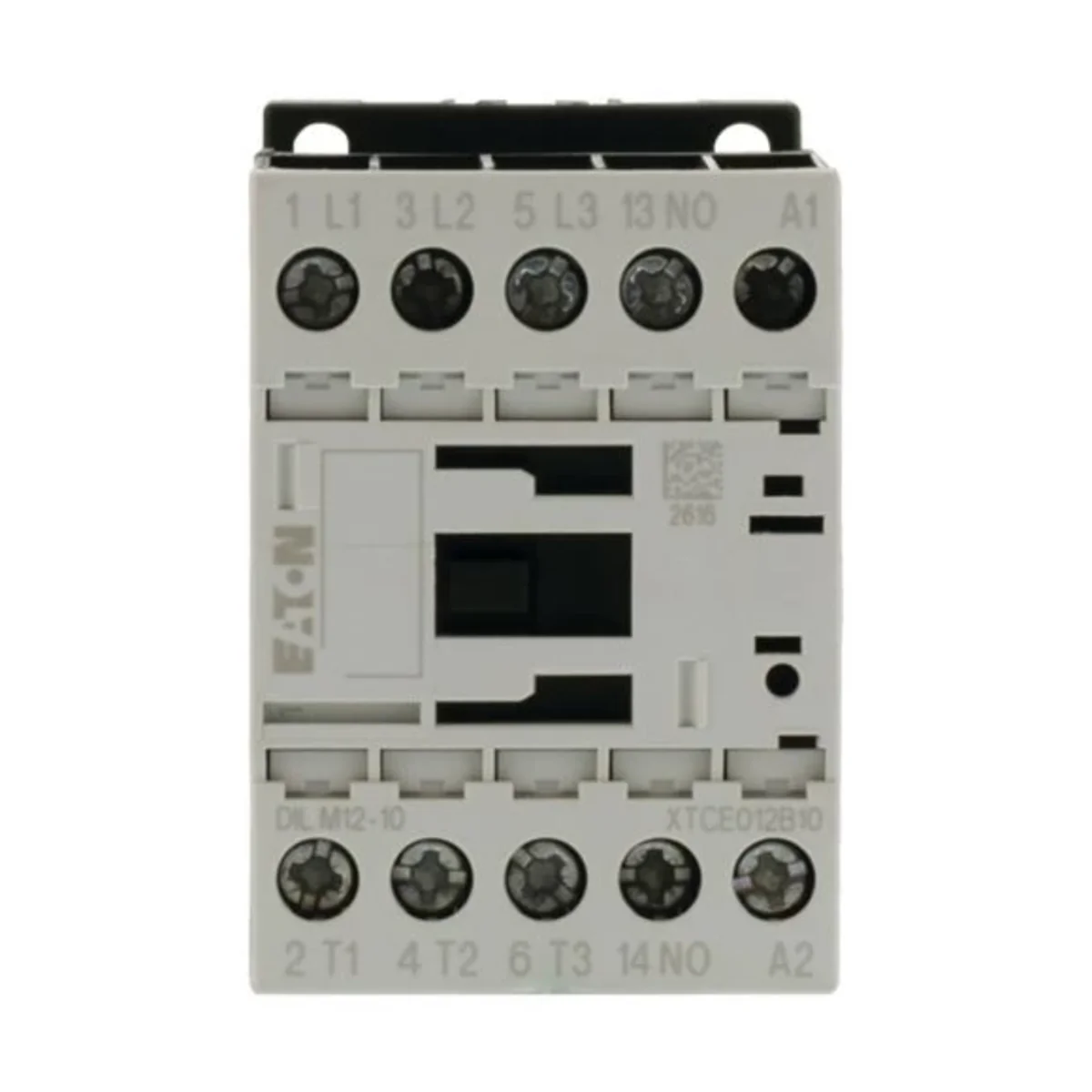

Styczniki mocy DILM. Zestyki zgodne z normą EN 50012.
Dla sterowanych prądem stałym styczników DILM7 – DILM15 obowiązuje:
• wbudowany warystorowy układ ochronny.
Dla sterowanych prądem stałym styczników DILM17 – DILM170 obowiązuje:
• układ ochronny wbudowany do elektronicznego układu sterowania.
Dla sterowanych prądem przemiennym styczników DILM115 – DILM170 obowiązuje:
• układ ochronny wbudowany do elektronicznego układu sterowania.
Dla DILM7-01 – DILM38-01 obowiązuje:
• ze stykami lustrzanymi.

Napięcie znamionowe [V]

230

Prąd znamionowy [A]

12

Pozostałe dane techniczne

Znamionowe napięcie sterowania Us dla AC 50 Hz

0 ... 0 V
Znamionowe napięcie sterowania Us dla DC

220 ... 220 V
Znamionowy prąd pracy Ie dla AC-1, 400 V

22 A
Znamionowa moc pracy dla AC-3, 400 V

5.5 kW
Znamionowa moc pracy dla AC-4, 400 V

3 kW
Wersja modułowa

nie
Liczba styków pomocniczych rozwiernych

0
Liczba styków głównych rozwiernych

0

Znamionowe napięcie sterowania Us dla AC 60 Hz

0 ... 0 V
Rodzaj napięcia sterowania

DC
Znamionowy prąd pracy Ie dla AC-3, 400 V

12 A
Znamionowy prąd pracy dla AC-4, 400 V

7 A
Znamionowa moc pracy NEMA

7.4 kW
Liczba styków pomocniczych zwiernych

1
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Liczba styków głównych zwiernych

3

Producent

EATON Electric Sp. z o.o.
Adres

80-299 Gdańsk ul. Galaktyczna 30
Email

pl-gdansk@eaton.com
WWW

https://www.moeller.pl
NIP

5841022327
GLN

5900009970944

Rodzaj opakowania		Skrzynia
Ilość	1 szt.	1 szt.
Waga (kg)	0,296	0,309
Objętość (m3)	0,000	0,000
Szerokość (m)	0,045	0,046
Długość (m)	0,075	0,079
Głębokość (m)	0,068	0,070
