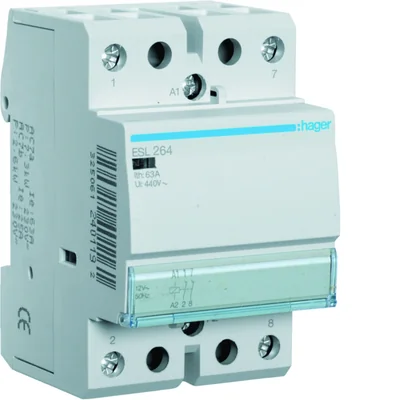

Styczniki, wersja standardowa, do sterowania obwodami oświetleniowymi, ogrzewania, wentylacji itp. Wskaźnik położenia styków (okienko w przedniej części obudowy).

Cechy charakterystyczne:
standardowe zastosowanie: kategoria użytkowania AC-7a - 240 V AC (1 mod. / 2 mod.) / 440 V AC (3 mod. / 4 mod.),
możliwość zastosowania styku pomocniczego Art. ESC080 oraz pokryw zacisków do plombowania (Art. ESC001,
ESC002, ESC003),
zgodność z normą PN-EN 61095
Zastosowanie:
lampy żarowe (żarówki tradycyjne i halogenowe)
świetlówki liniowe i kompaktowe (energooszczędne), skompensowane lub nieskompensowane, z zapłonnikiem tradycyjnym lub elektronicznym
lampy wyładowcze (wysokoprężne lampy sodowe i rtęciowe, lampy metalohalogenkowe, skompensowane lub nieskompensowane),
obciążenia rezystancyjne (kategoria AC-7a)
obciążenia indukcyjne (kategoria AC-7b)
W celu ograniczenia wpływu wydzielanego ciepła na pracę styczników, zaleca się zastosowanie elementu dystansowego Art. LZ060 - stosując 1 sztukę LZ060 co 3 styczniki zamontowane w 1 rzędzie rozdzielnicy

Częstotliwość znamionowa [Hz]

50
Ilość styków

0NO 2NC
Napięcie sterowania AC [V]

12
Prąd znamionowy [A]

63
Szerokość [mm]

54
Wysokość [mm]

85
Wytrzymałość mechaniczna (ilość cykli)

1000000
Rodzaj połączenia

Ze śrubą
Napięcie znamionowe AC [V]

400

Głębokość [mm]

60
Maksymalna moc pobierana [W]

60
Znamionowe napięcie izolacji [V]

440
Straty mocy [W]

10
Temperatura pracy [°C]

-10 do 50
Wytrzymałość elektryczna (ilość cykli)

30000
Znamionowe napięcie udarowe [kV]

4
Liczba modułów

3
PKWIU

27.12.24.0

Pozostałe dane techniczne

Znamionowe napięcie pracy

400 ... 400 V
Kategoria użytkowania

7
Rodzaj napięcia zasilania

AC
Liczba styków zwiernych

0
Maksymalna zdolność łączeniowa dla żarówek

6500 W
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)

4700 VA
Suwak do obsługi manualnej

nie
Możliwość dodatkowego wyposażenia

tak

Znamionowy prąd pracy

63 A
Znamionowe napięcie sterujące

12 ... 12 V
Rodzaj napięcia sterowania

AC
Liczba styków rozwiernych

2
Maksymalna zdolność łączeniowa dla świetlówek

3000 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)

2100 VA
Głębokość wbudowania

60 mm
Stopień ochrony (IP)

IP2X

Rodzaj opakowania		Karton	Pakiet	Paleta
Ilość	1 szt.	1 szt.	48 szt.	1152 szt.
Waga (kg)	0,338	0,277	13,720	319,104
Szerokość (m)	0,054	0,082	0,321	-
Długość (m)	0,085	0,059	0,214	-
Głębokość (m)	0,065	0,096	0,369	-
