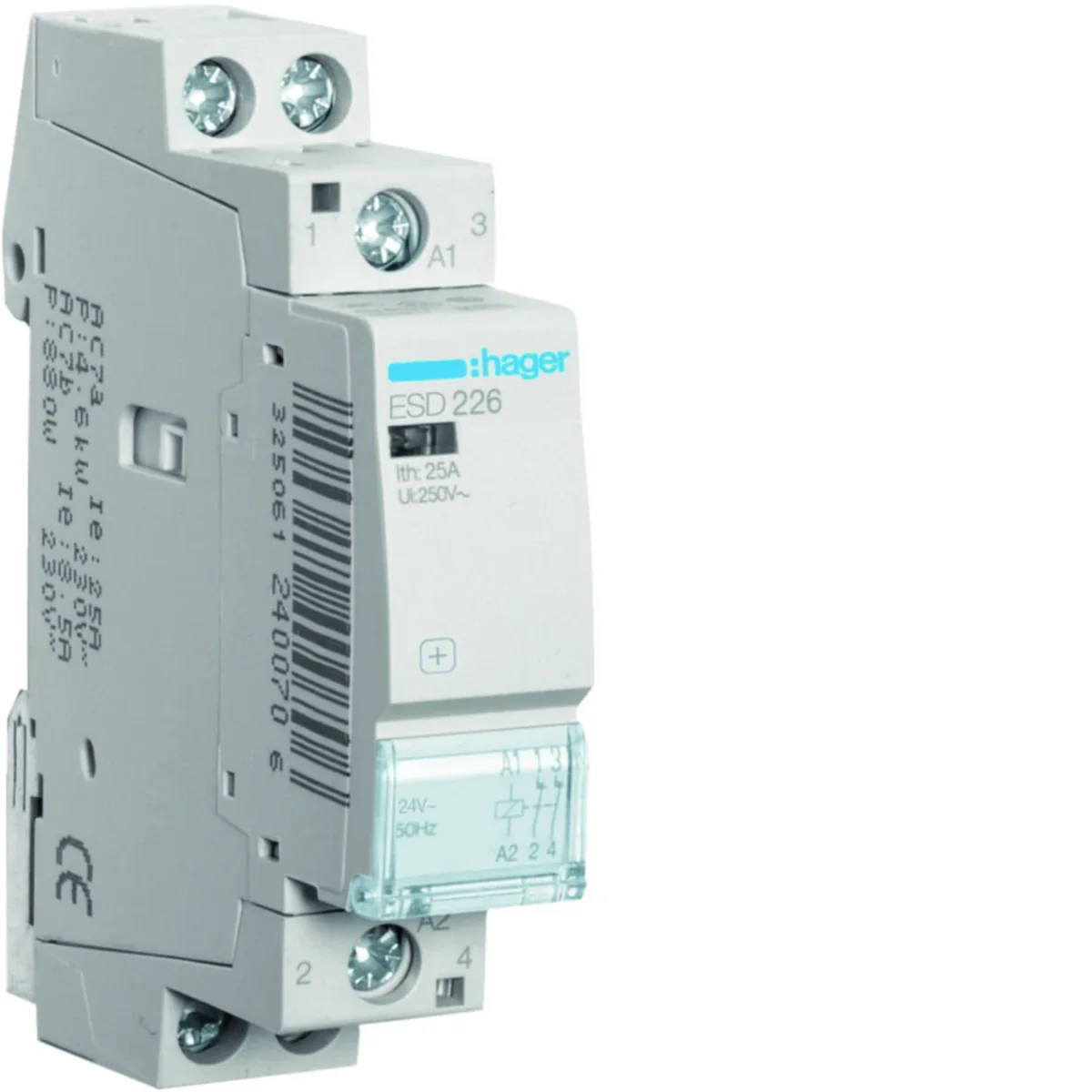

Stycznik 24VAC 2NC 25A ESD226

Indeks lokalny:
ATM019HAGE
Nr katalogowy:
ESD226
Kod EAN:
3250612400683
Producent: HAGER
Częstotliwość znamionowa [Hz]: 50
Głębokość [mm]: 60
Napięcie sterowania AC [V]: 24
Cena:
33,64 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 10 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Styczniki, wersja standardowa, do sterowania obwodami oświetleniowymi, ogrzewania, wentylacji itp.

Wskaźnik położenia styków (okienko w przedniej części obudowy). Dostępna wersja z wyborem trybu pracy za pomocą ręcznego przełącznika, umieszczonego na przedniej części obudowy:

  •  1: stałe załączenie, brak możliwości sterowania elektrycznego
  •  Auto: tryb automatyczny
  •  0: stałe wyłączenie, brak możliwości sterowania elektrycznego.

Większa obciążalność:
Aparaty oznaczone znakiem posiadają konstrukcję wzmocnioną, umożliwiającą podłączenie większej ilości źródeł światła w porównaniu do tradycyjnych konstrukcji modułowych styczników instalacyjnych.

Zastosowanie:

  •  lampy żarowe (żarówki tradycyjne i halogenowe)
  •  świetlówki liniowe i kompaktowe,
  •  lampy wyładowcze (wysokoprężne lampy sodowe i rtęciowe, lampy metalohalogenkowe),
  •  źródła LED,
  •  obciążenia rezystancyjne (kategoria AC-7a)
  •  obciążenia indukcyjne (kategoria AC-7b)

W celu ograniczenia wpływu wydzielanego ciepła na pracę styczników, zaleca się zastosowanie elementu dystansowego Art. LZ060.

Dane techniczne

  • Częstotliwość znamionowa [Hz]
    50
  • Napięcie sterowania AC [V]
    24
  • Prąd znamionowy [A]
    25
  • Wysokość [mm]
    83
  • Wytrzymałość mechaniczna (ilość cykli)
    100000
  • PKWIU
    27.12.24.0
  • Głębokość [mm]
    60
  • Napięcie znamionowe [V]
    230
  • Szerokość [mm]
    17,85
  • Wytrzymałość elektryczna (ilość cykli)
    30000
  • Liczba modułów
    1

Pozostałe dane techniczne

  • Znamionowe napięcie pracy
    230 ... 230 V
  • Kategoria użytkowania
    7
  • Rodzaj napięcia zasilania
    AC
  • Liczba styków zwiernych
    0
  • Maksymalna zdolność łączeniowa dla żarówek
    1900 W
  • Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
    1990 VA
  • Suwak do obsługi manualnej
    nie
  • Możliwość dodatkowego wyposażenia
    tak
  • Znamionowy prąd pracy
    25 A
  • Znamionowe napięcie sterujące
    24 ... 24 V
  • Rodzaj napięcia sterowania
    AC
  • Liczba styków rozwiernych
    2
  • Maksymalna zdolność łączeniowa dla świetlówek
    950 VA
  • Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
    810 VA
  • Głębokość wbudowania
    60 mm
  • Stopień ochrony (IP)
    IP2X

Opakowania zbiorcze

Rodzaj opakowania Karton Pakiet Paleta
Ilość 1 szt. 1 szt. 108 szt. 2592 szt.
Waga (kg) 0,116 0,120 13,490 346,760
Szerokość (m) 0,018 0,080 0,315 0,800
Długość (m) 0,083 0,025 0,215 1,010
Głębokość (m) 0,065 0,090 0,360 1,200
