SLS Wyłącznik selektywny 3P Cs 20A szyny 12x5/10mm 40mm HTS320C

Name: SLS Wyłącznik selektywny 3P Cs 20A szyny 12x5/10mm 40mm
Brand: HAGER
SKU: ABS063HAGE
Price: 276.89 PLN

Index local:

ABS063HAGE

Numéro de catalogue:

HTS320C

Code EAN:

3250613305093

SLS Wyłącznik selektywny 3P Cs 20A szyny 12x5/10mm 40mm

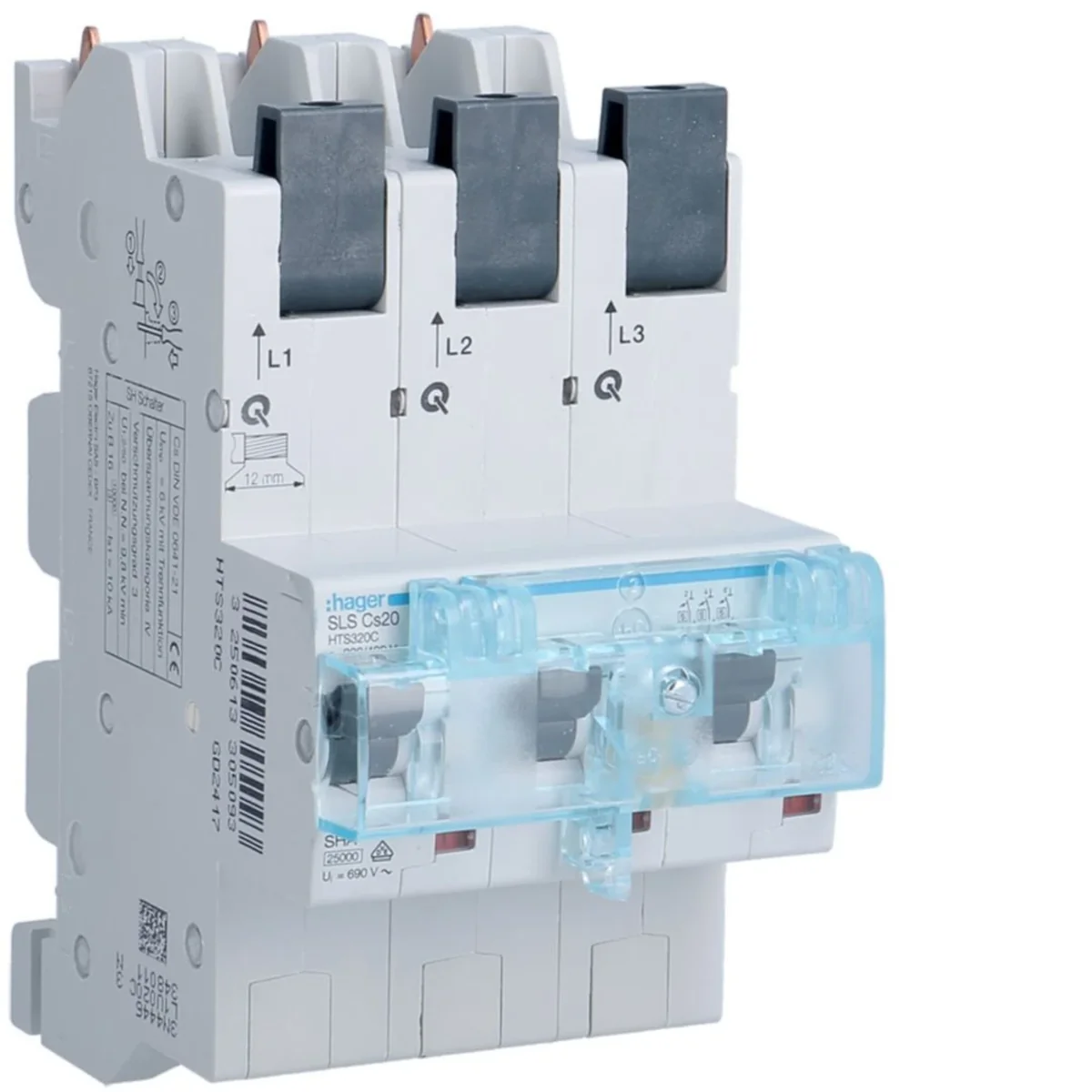

Cliquer sur la photo pour l'agrandir

Producteur: HAGER

Częstotliwość znamionowa [Hz]: 60

Długość [mm]: 114,2

Liczba biegunów: 3

Voir la description complète

Prix:

276,89 €

brutto / pcs.

(y compris la TVA 23%)

Livraison en 3h

jusqu'à 10 semaines (jours ouvrables)

Ramassage en 1h

Quantité pcs.

(plusieurs:

)

Ajouter au presse-papiers

Imprimer

Renseignez-vous sur le produit

Description du produit Données techniques Emballage en vrac

Description du produit

Wyłącznik nadprądowy selektywny z serii SLS.

20A,
do montażu na szynach zbiorczych,
dla szyn zbiorczych o odstępie 40 mm Cu 12x5/10mm,
charakterystyka wyzwalania Cs:
- wyzwalacz termiczny 1,13 do 1,45 x IN
- wyzwalacz elektromagnetyczny 6,5 x 10 IN
napięcie znamionowe: 230/400 V
wskaźnik stanu położenia styków

Charakterystyka serii SLS:

Wyłącznik selektywny zapewnia łatwość pracy wyłącznika automatycznego, wysoką odporność zwarciową (25 kA) oraz pełną selektywność dla ochranianych wyłączników standardowych. Na potrzeby pełnej integracji z zabezpieczeniami podstawowymi została opracowana specjalna charakterystyki wyłączeń E i Cs, które pozwala na pełne wykorzystanie możliwości zabezpieczających całego układu.

Données techniques

Częstotliwość znamionowa [Hz]

60
Liczba biegunów

3
Znamionowe napięcie izolacji [V]

690
Rodzina

SLS
Strata mocy [W]

6,5
Straty mocy na biegun [W]

3,8
Wysokość [mm]

158
Wytrzymałość mechaniczna (ilość cykli)

10000
Znamionowe napięcie łączeniowe [V]

230/400
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia

6,5/10 In
Temperatura magazynowania [°C]

od -25 do 80
Przekrój przewodu (linka) [mm²]

1 - 16
PKWIU

27.12.22.0

Długość [mm]

114,2
Montaż

Na szynie TH-35
Prąd znamionowy [A]

20
Stopień ochrony

IP20
Straty mocy [W]

11,4
Szerokość [mm]

81
Wytrzymałość elektryczna (ilość cykli)

1500
Zakres temperatur pracy [°C]

od -25 do 55
Liczba modułów

4,5
Zwarciowy prąd wyłączalny roboczy Ics [kA]

12,5
Znamionowe napięcie udarowe [V]

6000
Przekrój przewodu (drut) [mm²]

1 - 25

Autres données techniques

Charakterystyka wyzwalania

Cs
Prąd znamionowy

20 A
Napięcie znamionowe izolacji Ui

690 V
Jednocześnie rozłączany biegun N

nie
Kategoria przepięcia

4
Znamionowa wytrzymałość dielektryczna

6 kV
Stopień ochrony (IP)

IP20

Liczba biegunów

3
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

25 kA
Częstotliwość

50 Hz
Stopień zanieczyszczenia

3
Sposób montażu

Szyna zbiorcza

Emballage en vrac

Une sorte de paquet		Karton	Pakiet	Paleta
Quantité	1 pcs.	1 pcs.	8 pcs.	192 pcs.
poids (kg)	1,272	1,273	10,624	267,416
Largeur (m)	0,081	0,153	0,315	0,800
Longueur (m)	0,151	0,084	0,219	1,050
Profondeur (m)	0,118	0,180	0,375	1,200
