SLS Wyłącznik selektywny 3P Cs 16A szyny 12x5/10mm 40mm HTS316C

Name: SLS Wyłącznik selektywny 3P Cs 16A szyny 12x5/10mm 40mm
Brand: HAGER
SKU: ABS062HAGE
Price: 276.21 PLN

Indice locale:

ABS062HAGE

Numero di catalogo:

HTS316C

Codice EAN:

3250613305086

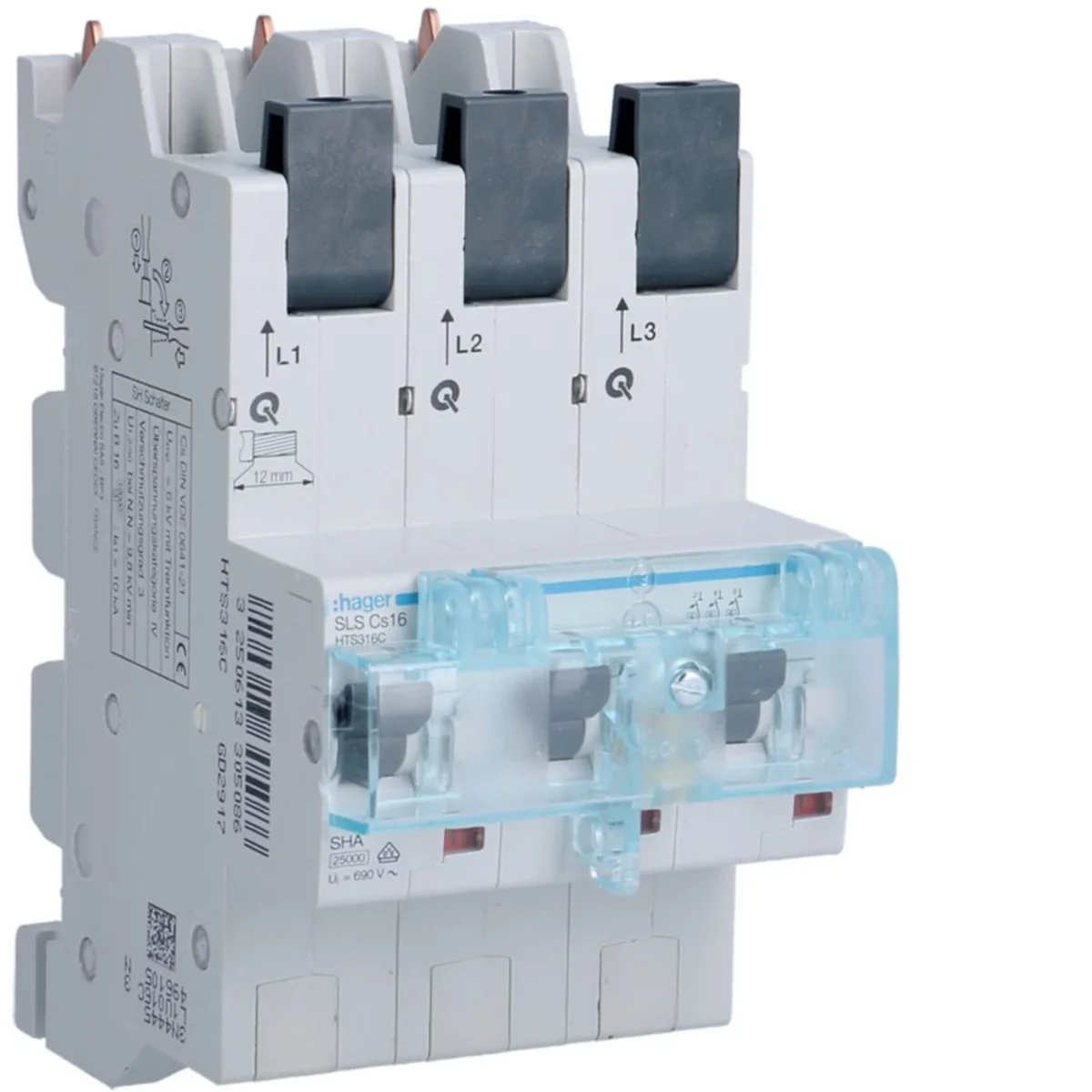

SLS Wyłącznik selektywny 3P Cs 16A szyny 12x5/10mm 40mm

Clicca sulla foto per ingrandire

Produttore: HAGER

Częstotliwość znamionowa [Hz]: 60

Długość [mm]: 114,2

Liczba biegunów: 3

Vedi la descrizione completa

Prezzo:

276,21 €

brutto / pezzi

(inclusa IVA 23%)

Consegna in 3 ore

fino a 10 settimane (giorni lavorativi)

Raccolta in 1h

Quantità pezzi

(multiplo:

)

Aggiungi agli appunti

Stampa

Chiedi informazioni sul prodotto

Descrizione del prodotto Dati tecnici Imballaggio sfuso

Descrizione del prodotto

Wyłącznik nadprądowy selektywny z serii SLS.

16A,
do montażu na szynach zbiorczych,
dla szyn zbiorczych o odstępie 40 mm Cu 12x5/10mm,
charakterystyka wyzwalania Cs:
- wyzwalacz termiczny 1,13 do 1,45 x IN
- wyzwalacz elektromagnetyczny 6,5 x 10 IN
napięcie znamionowe: 230/400 V
wskaźnik stanu położenia styków

Charakterystyka serii SLS:

Wyłącznik selektywny zapewnia łatwość pracy wyłącznika automatycznego, wysoką odporność zwarciową (25 kA) oraz pełną selektywność dla ochranianych wyłączników standardowych. Na potrzeby pełnej integracji z zabezpieczeniami podstawowymi została opracowana specjalna charakterystyki wyłączeń E i Cs, które pozwala na pełne wykorzystanie możliwości zabezpieczających całego układu.

Dati tecnici

Częstotliwość znamionowa [Hz]

60
Liczba biegunów

3
Znamionowe napięcie izolacji [V]

690
Rodzina

SLS
Strata mocy [W]

6,5
Straty mocy na biegun [W]

2,4
Wysokość [mm]

158
Wytrzymałość mechaniczna (ilość cykli)

10000
Znamionowe napięcie łączeniowe [V]

230/400
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia

6,5/10 In
Temperatura magazynowania [°C]

od -25 do 80
Przekrój przewodu (linka) [mm²]

1 - 16
PKWIU

27.12.22.0

Długość [mm]

114,2
Montaż

Na szynie TH-35
Prąd znamionowy [A]

16
Stopień ochrony

IP20
Straty mocy [W]

7,2
Szerokość [mm]

81
Wytrzymałość elektryczna (ilość cykli)

1500
Zakres temperatur pracy [°C]

od -25 do 55
Liczba modułów

4,5
Zwarciowy prąd wyłączalny roboczy Ics [kA]

12,5
Znamionowe napięcie udarowe [V]

6000
Przekrój przewodu (drut) [mm²]

1 - 25

Altri dati tecnici

Charakterystyka wyzwalania

Cs
Prąd znamionowy

16 A
Napięcie znamionowe izolacji Ui

690 V
Jednocześnie rozłączany biegun N

nie
Kategoria przepięcia

4
Znamionowa wytrzymałość dielektryczna

6 kV
Stopień ochrony (IP)

IP20

Liczba biegunów

3
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

25 kA
Częstotliwość

50 Hz
Stopień zanieczyszczenia

3
Sposób montażu

Szyna zbiorcza

Imballaggio sfuso

Una specie di pacchetto		Karton	Pakiet	Paleta
Quantità	1 pezzi	1 pezzi	8 pezzi	192 pezzi
Peso (kg)	1,200	1,272	10,570	276,680
Larghezza (m)	0,081	0,151	0,314	0,800
Lunghezza (m)	0,151	0,084	0,210	0,990
Profondità (m)	0,118	0,180	0,364	1,200
