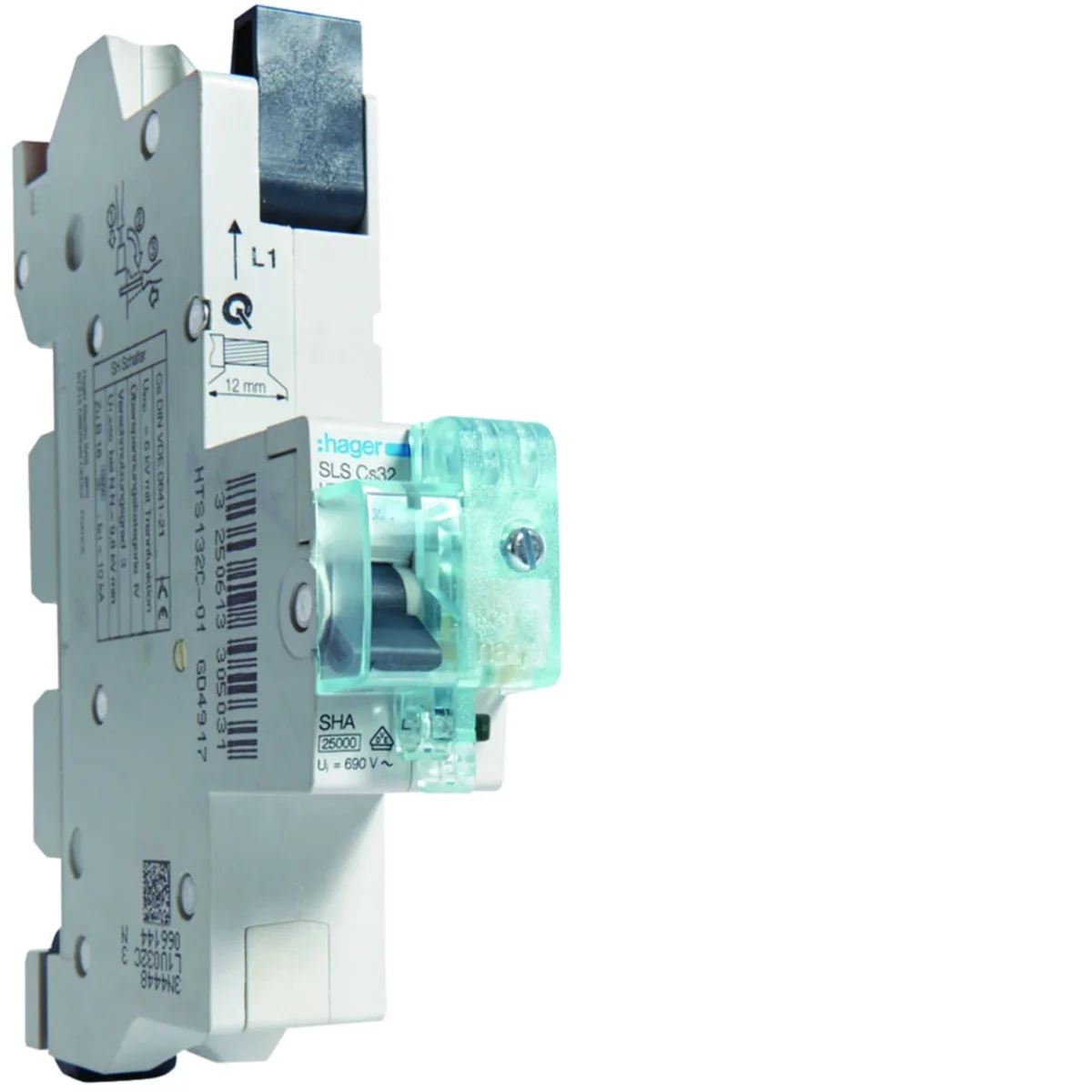

Wyłącznik nadprądowy selektywny z serii SLS.

32A,
do montażu na szynach zbiorczych,
dla szyn zbiorczych o odstępie 40 mm Cu 12x5/10mm,
charakterystyka wyzwalania Cs:
- wyzwalacz termiczny 1,13 do 1,45 x IN
- wyzwalacz elektromagnetyczny 6,5 x 10 IN
napięcie znamionowe: 230/400 V
wskaźnik stanu położenia styków

Charakterystyka serii SLS:

Wyłącznik selektywny zapewnia łatwość pracy wyłącznika automatycznego, wysoką odporność zwarciową (25 kA) oraz pełną selektywność dla ochranianych wyłączników standardowych. Na potrzeby pełnej integracji z zabezpieczeniami podstawowymi została opracowana specjalna charakterystyki wyłączeń E i Cs, które pozwala na pełne wykorzystanie możliwości zabezpieczających całego układu.

Częstotliwość znamionowa [Hz]

60
Liczba biegunów

1
Znamionowe napięcie izolacji [V]

690
Rodzina

SLS
Strata mocy [W]

8
Straty mocy na biegun [W]

5
Wysokość [mm]

158
Wytrzymałość mechaniczna (ilość cykli)

10000
Znamionowe napięcie łączeniowe [V]

230/400
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia

6,5/10 In
Temperatura magazynowania [°C]

od -25 do 80
Przekrój przewodu (linka) [mm²]

1 - 16
PKWIU

27.12.22.0

Długość [mm]

114,2
Montaż

Na szynie TH-35
Prąd znamionowy [A]

32
Stopień ochrony

IP20
Straty mocy [W]

5
Szerokość [mm]

27
Wytrzymałość elektryczna (ilość cykli)

1500
Zakres temperatur pracy [°C]

od -25 do 55
Liczba modułów

1,5
Zwarciowy prąd wyłączalny roboczy Ics [kA]

12,5
Znamionowe napięcie udarowe [V]

6000
Przekrój przewodu (drut) [mm²]

1 - 25

Pozostałe dane techniczne

Charakterystyka wyzwalania

Cs
Prąd znamionowy

32 A
Napięcie znamionowe izolacji Ui

690 V
Jednocześnie rozłączany biegun N

nie
Kategoria przepięcia

4
Znamionowa wytrzymałość dielektryczna

6 kV
Stopień ochrony (IP)

IP20

Liczba biegunów

1
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

25 kA
Częstotliwość

50 Hz
Stopień zanieczyszczenia

3
Sposób montażu

Szyna zbiorcza

Rodzaj opakowania		Karton	Pakiet	Paleta
Ilość	1 szt.	3 szt.	24 szt.	576 szt.
Waga (kg)	0,400	1,290	10,760	283,240
Szerokość (m)	0,027	0,153	0,318	0,800
Długość (m)	0,151	0,084	0,216	1,014
Głębokość (m)	0,118	0,180	0,373	1,200
