SLS Wyłącznik selektywny 1P Cs 20A szyny 12x5/10mm 40mm HTS120C

Name: SLS Wyłącznik selektywny 1P Cs 20A szyny 12x5/10mm 40mm
Brand: HAGER
SKU: ABS038HAGE
Price: 423.10 PLN
Availability: BackOrder

Lokaler Index:

ABS038HAGE

Katalognummer:

HTS120C

EAN-Code:

3250613305017

SLS Wyłącznik selektywny 1P Cs 20A szyny 12x5/10mm 40mm

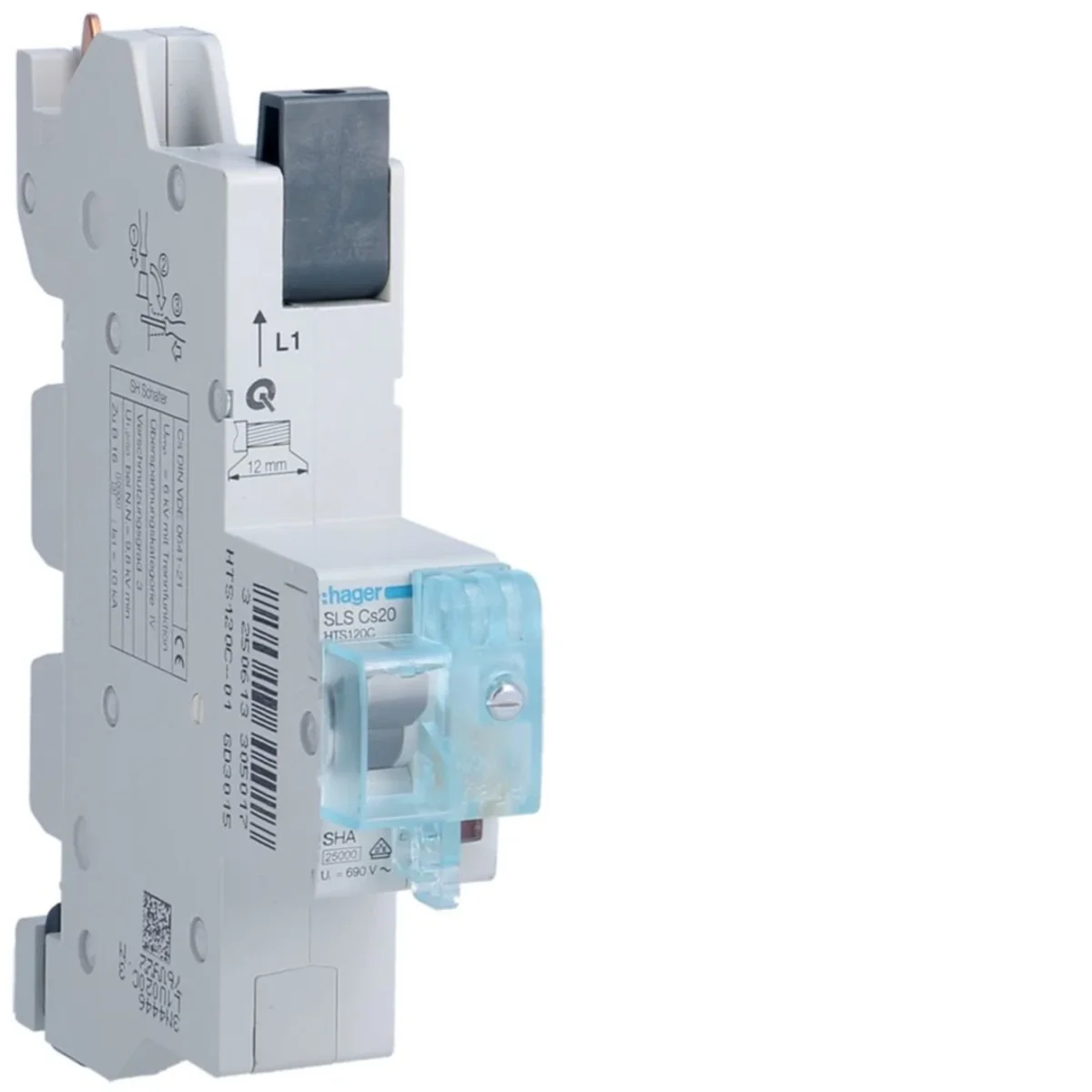

Klicken Sie auf das Foto, um es zu vergrößern

Hersteller: HAGER

Częstotliwość znamionowa [Hz]: 60

Długość [mm]: 114,2

Liczba biegunów: 1

Siehe vollständige Beschreibung

Preis:

423,10 zł

brutto / stk.

(inklusive MwSt 23%)

bis zu 10 Wochen

Auf Bestellung

Menge stk.

(mehrere:

)

Zur Angebotsanfrage hinzufügen

Zur Zwischenablage hinzufügen

Drucken

Fragen Sie nach dem Produkt

Produktbeschreibung Technische Daten Hersteller-Details Großpackungen Dateien zum Herunterladen

Produktbeschreibung

Wyłącznik nadprądowy selektywny z serii SLS.

20A,
do montażu na szynach zbiorczych,
dla szyn zbiorczych o odstępie 40 mm Cu 12x5/10mm,
charakterystyka wyzwalania Cs:
- wyzwalacz termiczny 1,13 do 1,45 x IN
- wyzwalacz elektromagnetyczny 6,5 x 10 IN
napięcie znamionowe: 230/400 V
wskaźnik stanu położenia styków

Charakterystyka serii SLS:

Wyłącznik selektywny zapewnia łatwość pracy wyłącznika automatycznego, wysoką odporność zwarciową (25 kA) oraz pełną selektywność dla ochranianych wyłączników standardowych. Na potrzeby pełnej integracji z zabezpieczeniami podstawowymi została opracowana specjalna charakterystyki wyłączeń E i Cs, które pozwala na pełne wykorzystanie możliwości zabezpieczających całego układu.

Technische Daten

Częstotliwość znamionowa [Hz]

60
Liczba biegunów

1
Znamionowe napięcie izolacji [V]

690
Rodzina

SLS
Strata mocy [W]

6,5
Straty mocy na biegun [W]

3,7
Wysokość [mm]

158
Wytrzymałość mechaniczna (ilość cykli)

10000
Znamionowe napięcie łączeniowe [V]

230/400
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia

6,5/10 In
Temperatura magazynowania [°C]

od -25 do 80
Przekrój przewodu (linka) [mm²]

1 - 16
PKWIU

27.12.22.0

Długość [mm]

114,2
Montaż

Na szynie TH-35
Prąd znamionowy [A]

20
Stopień ochrony

IP20
Straty mocy [W]

3,7
Szerokość [mm]

27
Wytrzymałość elektryczna (ilość cykli)

1500
Zakres temperatur pracy [°C]

od -25 do 55
Liczba modułów

1,5
Zwarciowy prąd wyłączalny roboczy Ics [kA]

12,5
Znamionowe napięcie udarowe [V]

6000
Przekrój przewodu (drut) [mm²]

1 - 25

Weitere technische Daten

Charakterystyka wyzwalania

Cs
Prąd znamionowy

20 A
Napięcie znamionowe izolacji Ui

690 V
Jednocześnie rozłączany biegun N

nie
Kategoria przepięcia

4
Znamionowa wytrzymałość dielektryczna

6 kV
Stopień ochrony (IP)

IP20

Liczba biegunów

1
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

25 kA
Częstotliwość

50 Hz
Stopień zanieczyszczenia

3
Sposób montażu

Szyna zbiorcza

Hersteller-Details

Hersteller

Hager Electro S.A.S.
Adresse

FR 67215 Obernai 123 boulevard d’Europe Francja
E-Mail

wsparcie.klienta@hager.com

Großpackungen

Eine Art Paket	Karton	Pakiet	Paleta	Karton	Pakiet	Paleta
Menge	3 stk.	24 stk.	576 stk.	3 stk.	24 stk.	576 stk.
Gewicht (kg)	1,281	10,696	281,704	1,281	10,696	281,704
Breite (m)	0,150	0,310	0,800	0,150	0,310	0,800
Länge (m)	0,080	0,210	1,020	0,080	0,210	1,020
Tiefe (m)	0,180	0,370	1,200	0,180	0,370	1,200
