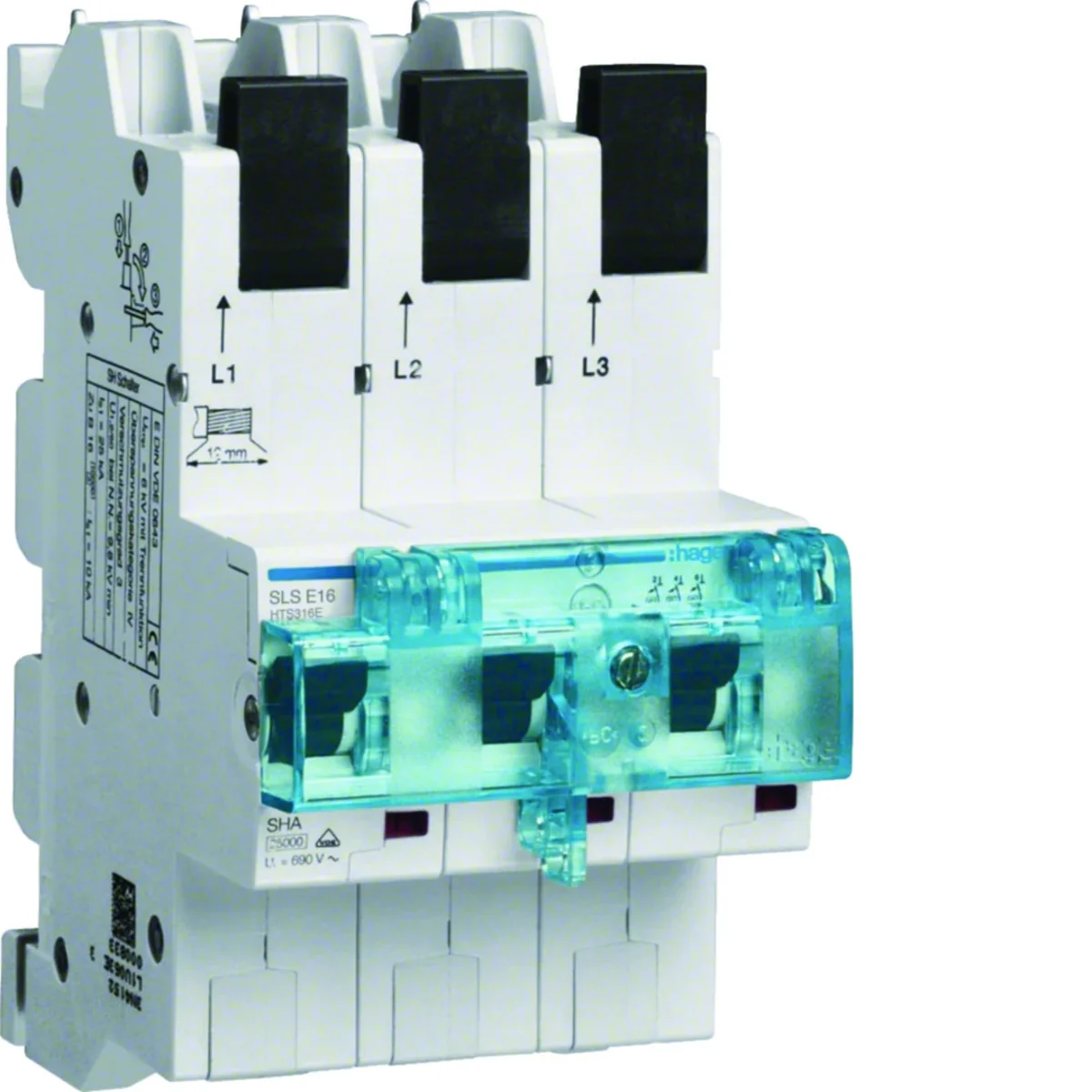

SLS Wyłącznik selektywny 16A 3P E szyny 12x5/10mm 40mm HTS316E

Indeks lokalny:
ABS071HAGE
Nr katalogowy:
HTS316E
Kod EAN:
3250613303099
Producent: HAGER
Częstotliwość znamionowa [Hz]: 60
Długość [mm]: 114,2
Liczba biegunów: 3
Cena:
280,96 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 10 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Wyłącznik nadprądowy selektywny z serii SLS.

  • 16A,
  • do montażu na szynach zbiorczych,
  • dla szyn zbiorczych o odstępie 40 mm Cu 12x5/10mm,
  • charakterystyka wyzwalania E:
    • wyzwalacz termiczny 1,05 do 1,20 x IN
    • wyzwalacz elektromagnetyczny 5 x 6,25 IN
  • napięcie znamionowe: 230/400 V
  • wskaźnik stanu położenia styków

Charakterystyka serii SLS:

Wyłącznik selektywny zapewnia łatwość pracy wyłącznika automatycznego, wysoką odporność zwarciową (25 kA) oraz pełną selektywność dla ochranianych wyłączników standardowych. Na potrzeby pełnej integracji z zabezpieczeniami podstawowymi została opracowana specjalna charakterystyki wyłączeń E i Cs, które pozwala na pełne wykorzystanie możliwości zabezpieczających całego układu.

Dane techniczne

  • Częstotliwość znamionowa [Hz]
    60
  • Liczba biegunów
    3
  • Znamionowe napięcie izolacji [V]
    690
  • Rodzina
    SLS
  • Strata mocy [W]
    6,5
  • Straty mocy na biegun [W]
    2,4
  • Wysokość [mm]
    158
  • Wytrzymałość mechaniczna (ilość cykli)
    10000
  • Znamionowe napięcie łączeniowe [V]
    230/400
  • Max/min wartość natężenia prądu AC zadziałania zabezpieczenia
    5/6,25 In
  • Temperatura magazynowania [°C]
    od -25 do 80
  • Przekrój przewodu (linka) [mm²]
    1 - 16
  • PKWIU
    27.33.11.0
  • Długość [mm]
    114,2
  • Montaż
    Na szynie TH-35
  • Prąd znamionowy [A]
    16
  • Stopień ochrony
    IP20
  • Straty mocy [W]
    7,2
  • Szerokość [mm]
    81
  • Wytrzymałość elektryczna (ilość cykli)
    1500
  • Zakres temperatur pracy [°C]
    od -25 do 55
  • Liczba modułów
    4,5
  • Zwarciowy prąd wyłączalny roboczy Ics [kA]
    12,5
  • Znamionowe napięcie udarowe [V]
    6000
  • Przekrój przewodu (drut) [mm²]
    1 - 25

Pozostałe dane techniczne

  • Charakterystyka wyzwalania
    E
  • Prąd znamionowy
    16 A
  • Napięcie znamionowe izolacji Ui
    690 V
  • Jednocześnie rozłączany biegun N
    nie
  • Kategoria przepięcia
    4
  • Znamionowa wytrzymałość dielektryczna
    6 kV
  • Stopień ochrony (IP)
    IP20
  • Liczba biegunów
    3
  • Napięcie znamionowe
    400 V
  • Znamionowa zdolność łączeniowa
    25 kA
  • Częstotliwość
    50 Hz
  • Stopień zanieczyszczenia
    3
  • Sposób montażu
    Szyna zbiorcza

Opakowania zbiorcze

Rodzaj opakowania Karton Pakiet Paleta
Ilość 1 szt. 1 szt. 8 szt. 192 szt.
Waga (kg) 1,200 1,280 10,595 277,280
Szerokość (m) 0,081 0,153 0,321 0,800
Długość (m) 0,151 0,084 0,211 0,994
Głębokość (m) 0,118 0,181 0,367 1,200
