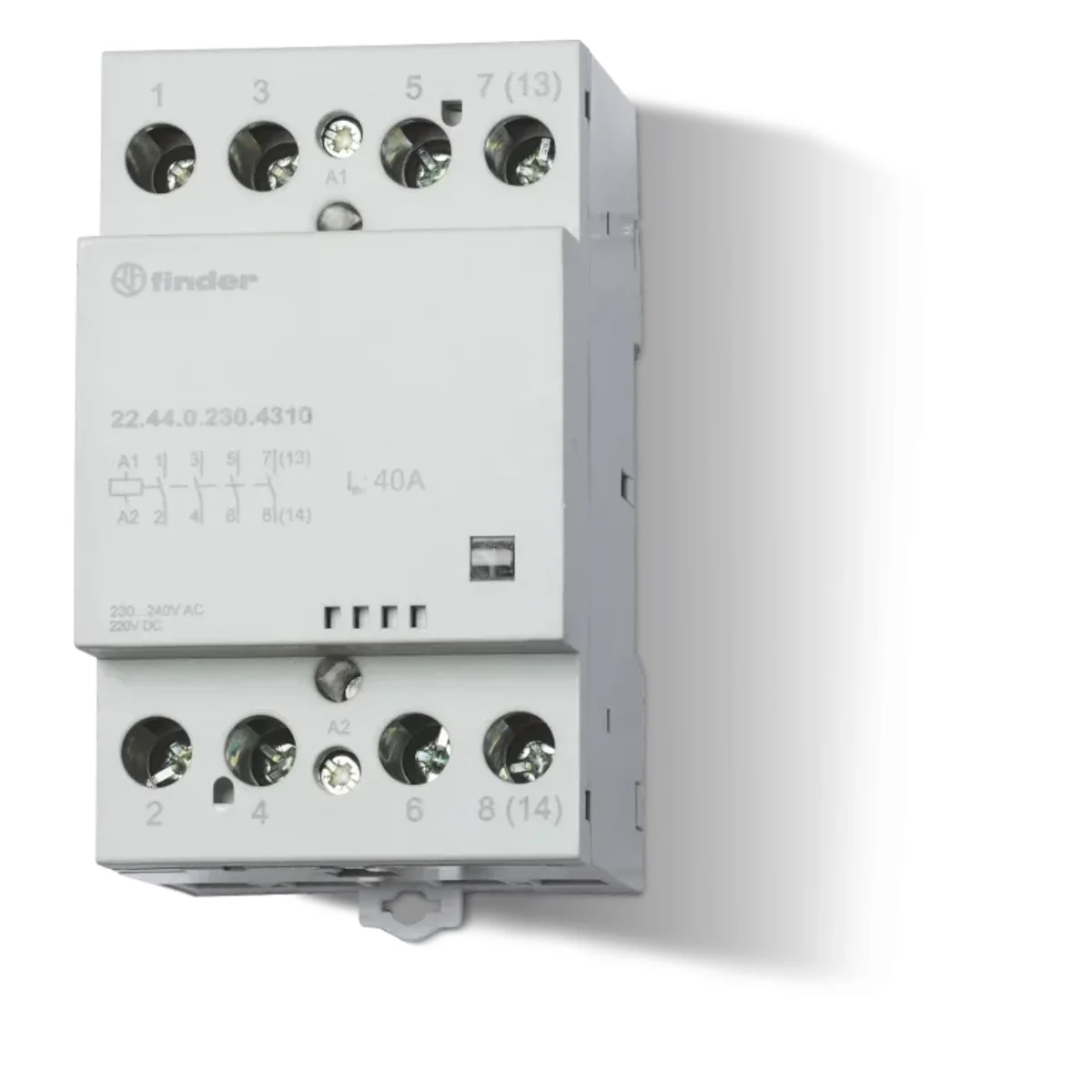

Stycznik modułowy 40 A - 4 polowy z serii 22, od producenta FINDER. Numer katalogowy produktu to 22.44.0.230.4310PAS.
- Zestyk Z i R z przerwą 3 mm, podwójna przerwa zestykowa.
- Możliwość pracy ciągłej dla cewki i zestyków.
- Zasilanie AC/DC (z warystorem ochronnym).
- Bezpieczna separacja (zwiększona izolacja) pomiędzy cewką a zestykami.
- Mechaniczny wskaźnik zadziałania w standardzie.
- Styki pomocnicze zgodne z EN 60947-5-1 (zestyki sprzężone mechanicznie).
- Materiał styków AgSnO2.
- Zgodne z normą EN 61095: 2009.
- Do montażu na szynę DIN 35 mm (EN 60715).
- Do wysokich prądów łączeniowych 176 A.
- Ilość zestyków: 4 Z, (lub 3Z + 1R lub 2Z + 2R) ≥ 3 mm.
- Maks. moc łączeniowa dla AC1 / AC-7a (dla 1 zestyku przy 400 V): 16000 VA.
- Prąd znamionowy dla AC3 / AC-7b (400 V): 22 A.
- Obciążenie silnikiem 3-faz. (400 - 440 V AC): 11 kW.
- Prąd znamionowy dla AC-5a (dla 1 zestyku przy 250 V): 20 A.
- Dopuszczalne obciążenie:
- 230 V żarowe/halogenowe [W]: 4000.
- świetlówki ze stat. elektronicznym [W]: 1500.
- świetlówki ze stat. elektromechanicznym [W]: 1500.
- CFL [W]: 1000.
- 230 V LED [W]: 1000.
- NN halogen lub LED ze stat. elektron. [W]: 1000.
- NN halogen lub LED ze stat. elektromech. [W]: 1500.
- Dane cewki:
- Napięcie znamionowe (UN): 12 - 24 - 110…120 (110 V DC) - 230…240 (220 V DC).
- Pobór mocy AC/DC: 6 VA (50 Hz)/W.
- Zakres napięcia zasilania: (0.85…1.1)UN DC/AC (50/60 Hz).
- Napięcie podtrzymania: 0.85 UN DC/AC (50/60 Hz).
- Napięcie odpadania: 0.2 UN DC/AC (50/60 Hz).
- Wytrzymałość izolacji cewka-zestyki (1.2/50 µs): 6 kV.
