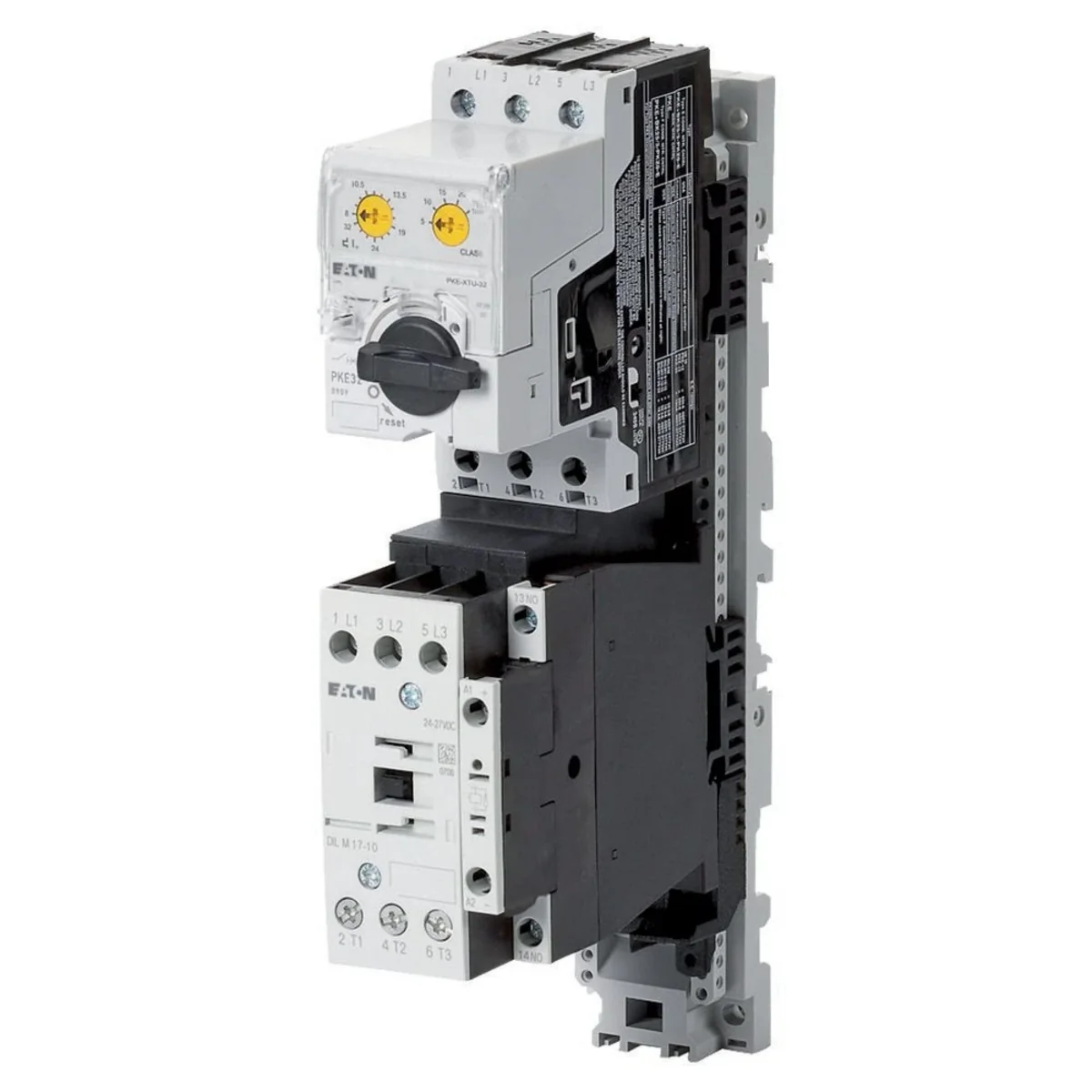

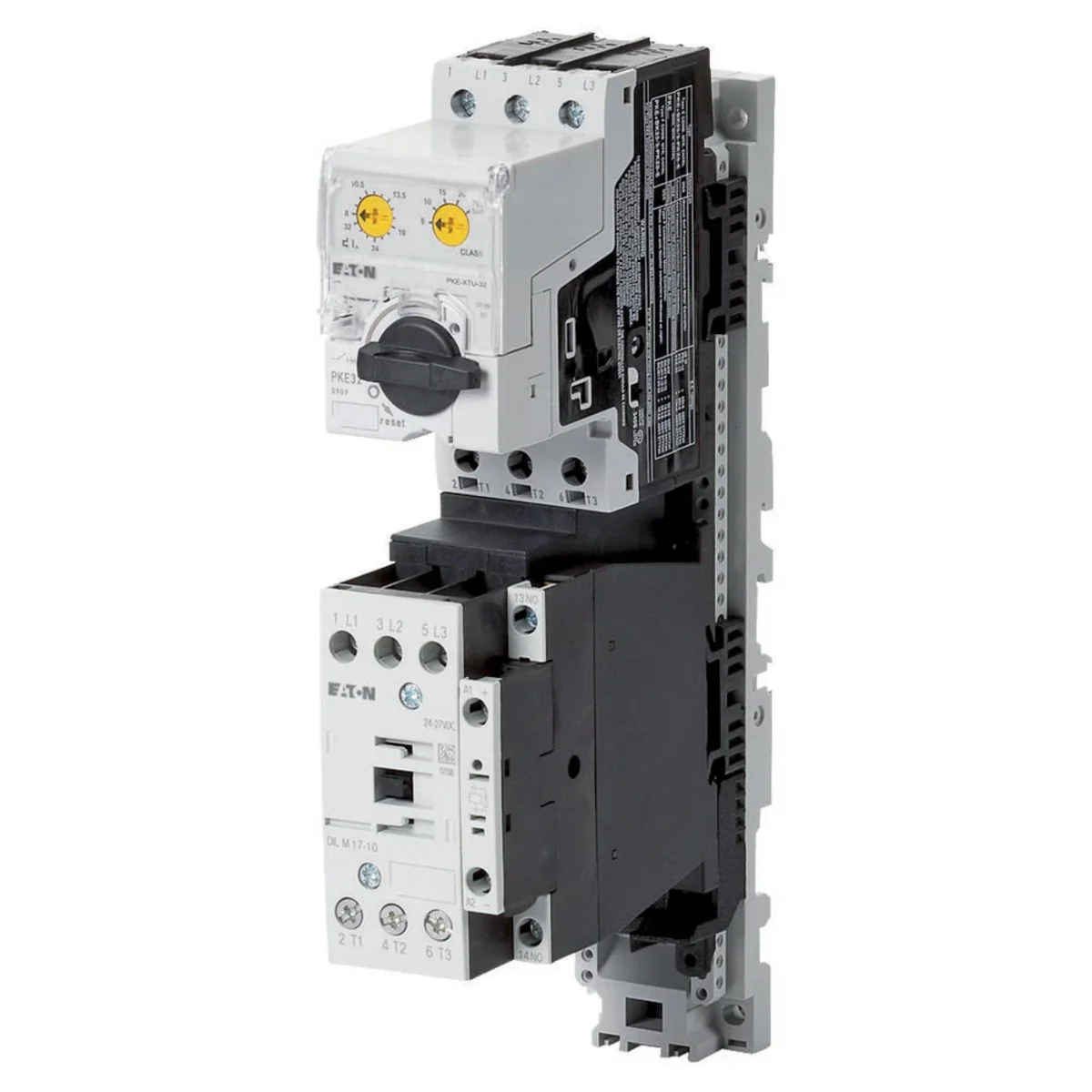

Rozrusznik bezpośredni, 3b, 15kW/400V/AC3, 100kA, ochrona elektroniczna, SWD MSC-DEA-32-M32(24VDC) 121761

Index local:
ASN068MOEL
Numéro de catalogue:
121761
Code EAN:
4015081195718
Producteur: EATON
Liczba biegunów: 3
Moc znamionowa dla 400V [kW]: 15
Prąd zwarciowy [kA]: 100
Prix:
644,51 €
brutto / pcs.
(y compris la TVA 23%)
Livraison en 3h
jusqu'à 4 semaines (jours ouvrables)
Ramassage en 1h
Quantité pcs.
(plusieurs:
1
)
Ajouter au presse-papiers
Imprimer

Description du produit

Rozrusznik bezpośredni, Aparat podstawowy: MSC, Wskazówka: Odpowiedni również do silników klasy wydajności energetycznej IE3., Urządzenia kompatybilne z IE3 oznaczone są odpowiednim logo na opakowaniu., Dane silnika moc namionowa AC-3 380 V 400 V 415 V: P= 15 kW, Dane silnika moc namionowa AC-3 500 V: P= 18.5 kW, Dane silnika Znamionowy prąd pracy AC-3 500 V: Ie= 28.9 A, Dane silnika Warunkowy znamionowy prąd zwarciowy 500 V: Iq= 50 kA, Zakres nastawczy wyzwalacza przeciążeniowego: Ir= 8 - 32 A, Rodzaj przyporządkowania „1“, Rodzaj przyporządkowania „2“, Napięcie uruchamiania: 24 V DC, Napięcie stałe, Normy i przepisy: IEC/EN 60947-4-1, VDE 0660

Données techniques

  • Liczba biegunów
    3
  • Prąd zwarciowy [kA]
    100
  • Moc znamionowa dla 400V [kW]
    15
  • Znamionowy prąd pracy [A]
    18.5

Autres données techniques

  • Rodzaj układu rozruchowego
    Rozruch bezpośredni
  • Znamionowe napięcie sterowania Us dla AC 50 Hz
    0 ... 0 V
  • Znamionowe napięcie sterowania Us dla DC
    24 ... 24 V
  • Znamionowa moc pracy dla AC-3, 230 V 3-fazowego
    7.5 kW
  • Moc znamionowa, 460 V, 60 Hz, 3-fazowego
    0 kW
  • Znamionowy prąd pracy Ie
    29.3 A
  • Zakres nastawy wyzwalacza przeciążeniowego
    8 ... 32 A
  • Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 600 Y/ 347 V
    0 A
  • Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 400 V
    100000 A
  • Liczba styków pomocniczych rozwiernych
    1
  • Zabezpieczenie przeciążeniowe z kompensacją temperaturowa
    tak
  • Rodzaj podłączenia styków głównych
    Połączenie śrubowe
  • Możliwość montażu na szynie
    tak
  • Liczba pozycji sterowniczych
    0
  • Klasa koordynacji zgodnie z IEC 60947-4-3
    Klasa 2
  • Możliwość zewnętrznego kasowania
    nie
  • Stopień ochrony (IP)
    IP20
  • Obsługa protokołu TCP/IP
    nie
  • Obsługa protokołu CAN
    nie
  • Obsługa protokołu ASI
    nie
  • Obsługa protokołu Data-Highway
    nie
  • Obsługa protokołu SUCONET
    nie
  • Obsługa protokołu PROFINET IO
    nie
  • Obsługa protokołu SERCOS
    nie
  • Obsługa protokołu EtherNet/IP
    nie
  • Obsługa protokołu DeviceNet Safety
    nie
  • Obsługa protokołu PROFIsafe
    nie
  • Obsługa innych protokołów
    tak
  • Wysokość
    242 mm
  • Z wyzwalaczem zwarciowym
    tak
  • Znamionowe napięcie sterowania Us dla AC 60 Hz
    0 ... 0 V
  • Rodzaj napięcia sterowania
    DC
  • Znamionowa moc pracy dla AC-3, 400 V
    15 kW
  • Moc znamionowa, 575 V, 60 Hz, 3-fazowego
    0 kW
  • Znamionowy prąd pracy dla AC-3, 400 V
    32 A
  • Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 480 Y/ 277 V
    0 A
  • Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 230 V
    100000 A
  • Liczba styków pomocniczych zwiernych
    0
  • Maksymalna temperatura otoczenia
    55 °C
  • Klasa wyzwalania
    Regulowany
  • Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
    Połączenie śrubowe
  • Z transformatorem
    nie
  • Do wyłączania awaryjnego
    nie
  • Liczba sygnalizatorów świetlnych
    0
  • Z bezpiecznikiem
    nie
  • Stopień ochrony (NEMA)
    Inne
  • Obsługa protokołu PROFIBUS
    nie
  • Obsługa protokołu INTERBUS
    nie
  • Obsługa protokołu Modbus
    nie
  • Obsługa protokołu DeviceNet
    nie
  • Obsługa protokołu LON
    nie
  • Obsługa protokołu PROFINET CBA
    nie
  • Obsługa protokołu Foundation Fieldbus
    nie
  • Obsługa protokołu AS-Interface Safety at Work
    nie
  • Obsługa protokołu INTERBUS-Safety
    nie
  • Obsługa protokołu SafetyBUS p
    nie
  • Szerokość
    45 mm
  • Głębokość
    128 mm

Détails du fabricant

  • Producteur
    EATON Electric Sp. z o.o.
  • Adresse
    80-299 Gdańsk ul. Galaktyczna 30
  • Numéro identifiant TVA
    5841022327

Emballage en vrac

Une sorte de paquet Skrzynia
Quantité 1 pcs. 1 pcs.
poids (kg) 1,125 1,217
Volume (m3) 0,001 0,005
Largeur (m) 0,045 0,100
Longueur (m) 0,128 0,170
Profondeur (m) 0,242 0,290
