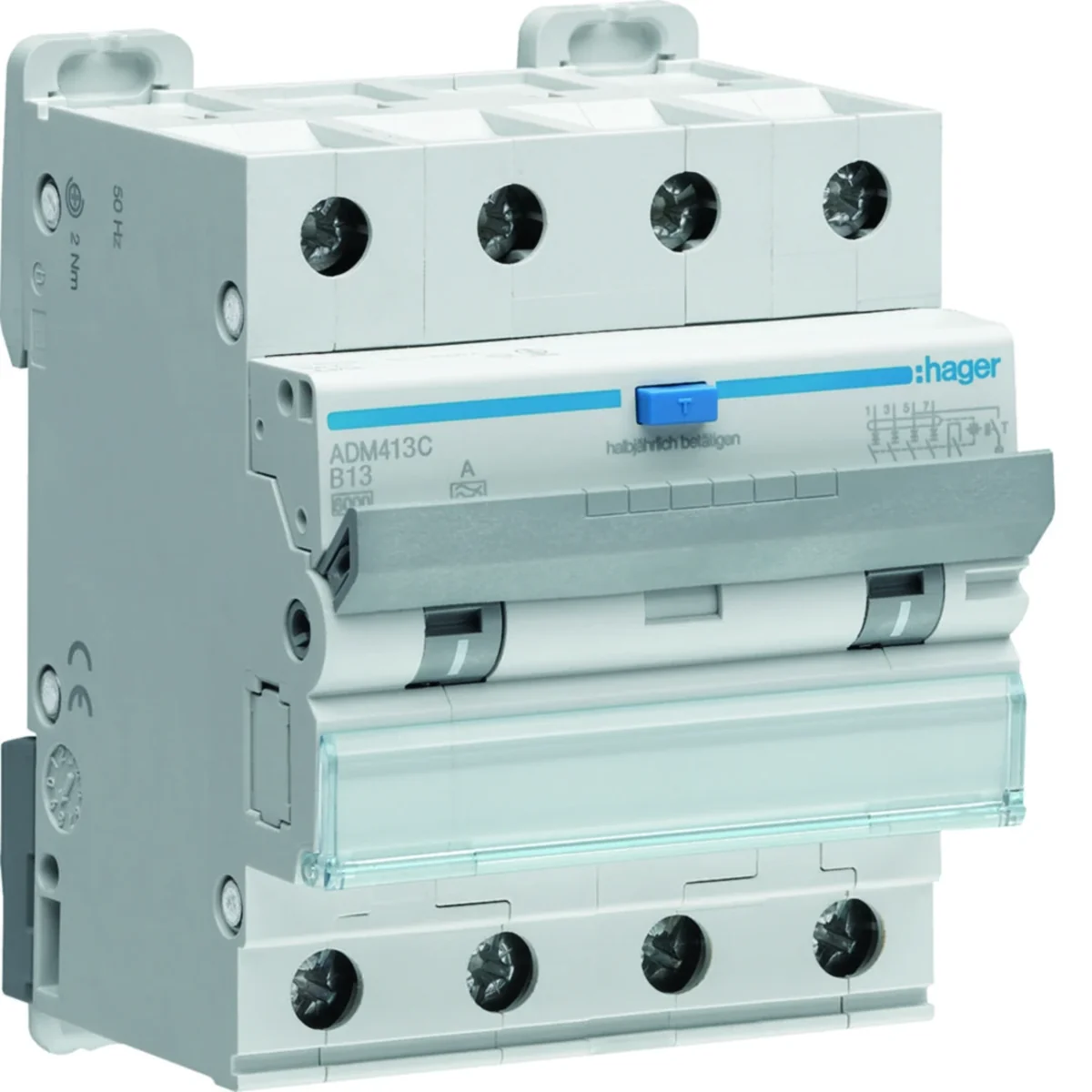

RCBO Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA B 13A/30mA typ A ADM413C

Indeks lokalny:
ARB059HAGE
Nr katalogowy:
ADM413C
Kod EAN:
3250611020219
Producent: HAGER
Charakterystyka: B
Częstotliwość znamionowa [Hz]: 50
Głębokość [mm]: 70
Cena:
246,01 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Wyłącznik różnicowoprądowy z członem nadprądowym RCBO:

  • łatwa instalacja kilku wyłączników obok siebie (w jednym rzędzie),
  • kombinowany 4-polowy wyłącznik różnicowy z członem nadprądowym - podwójne zatrzaski Quick-Snap umieszczone na górze i na dole urządzenia,
  • przejrzysty widok pozycji załączenia/wyłączenia,
  • zaciski Bi-Connect do podłączenia szyn grzebieniowych,
  • pole opisowe z klapka zabezpieczającą,
  • nakładki zabezpieczająco-izolujące, chroniące przed popełnieniem błędu,
  • szerokość aparatu: 4 moduły (oszczędność miejsca w rozdzielnicy),
  • klasa ograniczenia energii 3,
  • Częstotliwość znamionowa [Hz] 50 Hz,
  • czułość 30 mA, typ A.

Dane techniczne

  • Charakterystyka
    B
  • Głębokość [mm]
    70
  • Moment dokręcania [Nm]
    2
  • Prąd różnicowy [mA]
    30
  • Rodzina
    RCBO
  • Straty mocy [W]
    10,1
  • Szerokość [mm]
    71
  • Wytrzymałość elektryczna (ilość cykli)
    2000
  • Zakres temperatur pracy [°C]
    od -25 do 40
  • Znamionowe napięcie łączeniowe [V]
    230/400
  • Znamionowa zwarciowa zdolność łączeniowa Icn [kA]
    6
  • Max/min wartość natężenia prądu AC zadziałania zabezpieczenia
    3/5 In
  • Pojemność zacisku wejściowego (drut) [mm²]
    1/25
  • Pojemność zacisku wyjściowego (drut) [mm²]
    1/25
  • Prąd znamionowy w temperaturze 30°C [A]
    13
  • Prąd znamionowy w temperaturze 45°C [A]
    12,2
  • Prąd znamionowy w temperaturze 55°C [A]
    11,6
  • Zwarciowy prąd wyłączalny roboczy Ics [kA]
    6
  • Typ napięcia zasilającego
    AC
  • Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie
    0,8
  • Liczba biegunów chronionych
    4
  • Częstotliwość znamionowa [Hz]
    50
  • Liczba biegunów
    4
  • Znamionowe napięcie izolacji [V]
    500
  • Prąd znamionowy [A]
    13
  • Stopień ochrony
    IP20
  • Straty mocy na biegun [W]
    2,7
  • Wysokość [mm]
    84
  • Wytrzymałość mechaniczna (ilość cykli)
    4000
  • Znamionowa zwarciowa zdolność łączeniowa [kA]
    6
  • Znamionowe napięcie udarowe [kV]
    4
  • Liczba modułów
    4
  • Pojemność zacisku wejściowego (linka) [mm²]
    1/16
  • Pojemność zacisku wyjściowego (linka) [mm²]
    1/16
  • Prąd znamionowy w temperaturze 20°C [A]
    13,5
  • Prąd znamionowy w temperaturze 40°C [A]
    12,5
  • Prąd znamionowy w temperaturze 50°C [A]
    11,9
  • Prąd znamionowy w temperaturze 60°C [A]
    11,3
  • Temperatura magazynowania [°C]
    od -55 do 70
  • Typ wyłącznika różnicowoprądowego
    A
  • Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie
    0,8
  • PKWIU
    27.12.22.0

Pozostałe dane techniczne

  • Liczba biegunów (całkowita)
    4
  • Napięcie znamionowe
    400 V
  • Znamionowe napięcie udarowe wytrzymywane Uimp
    4 kV
  • Znamionowy prąd różnicowy
    0.03 A
  • Klasa ograniczenia energii
    3
  • Rodzaj charakterystyki wyłączania
    Bezzwłoczny
  • Rodzaj napięcia
    AC
  • Charakterystyka wyzwalania
    B
  • Z blokadą
    tak
  • Stopień zanieczyszczenia
    2
  • Szerokość wyrażona liczbą modułów
    4
  • Ochrona przed niepożądanym wyzwoleniem
    nie
  • Przekrój przyłączanego przewodu jednodrutowego
    1 ... 25 mm²
  • Liczba biegunów chronionych
    4
  • Napięcie znamionowe izolacji Ui
    500 V
  • Prąd znamionowy
    13 A
  • Czułość
    A
  • Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
    6 kA
  • Odporność na udar prądowy
    3 kA
  • Częstotliwość
    50 Hz
  • Jednocześnie rozłączany biegun N
    nie
  • Kategoria przepięcia
    3
  • Temperatura otoczenia w warunkach pracy
    -25 ... 40 °C
  • Głębokość wbudowania
    70 mm
  • Stopień ochrony (IP)
    IP20
  • Przekrój przyłączanego przewodu wielożyłowego
    1 ... 16 mm²

Opakowania zbiorcze

Rodzaj opakowania Karton Pakiet Paleta
Ilość 1 szt. 1 szt. 33 szt. 792 szt.
Waga (kg) 0,419 0,440 14,835 379,040
Szerokość (m) 0,071 0,080 0,315 0,800
Długość (m) 0,073 0,075 0,235 1,086
Głębokość (m) 0,092 0,100 0,365 1,200
