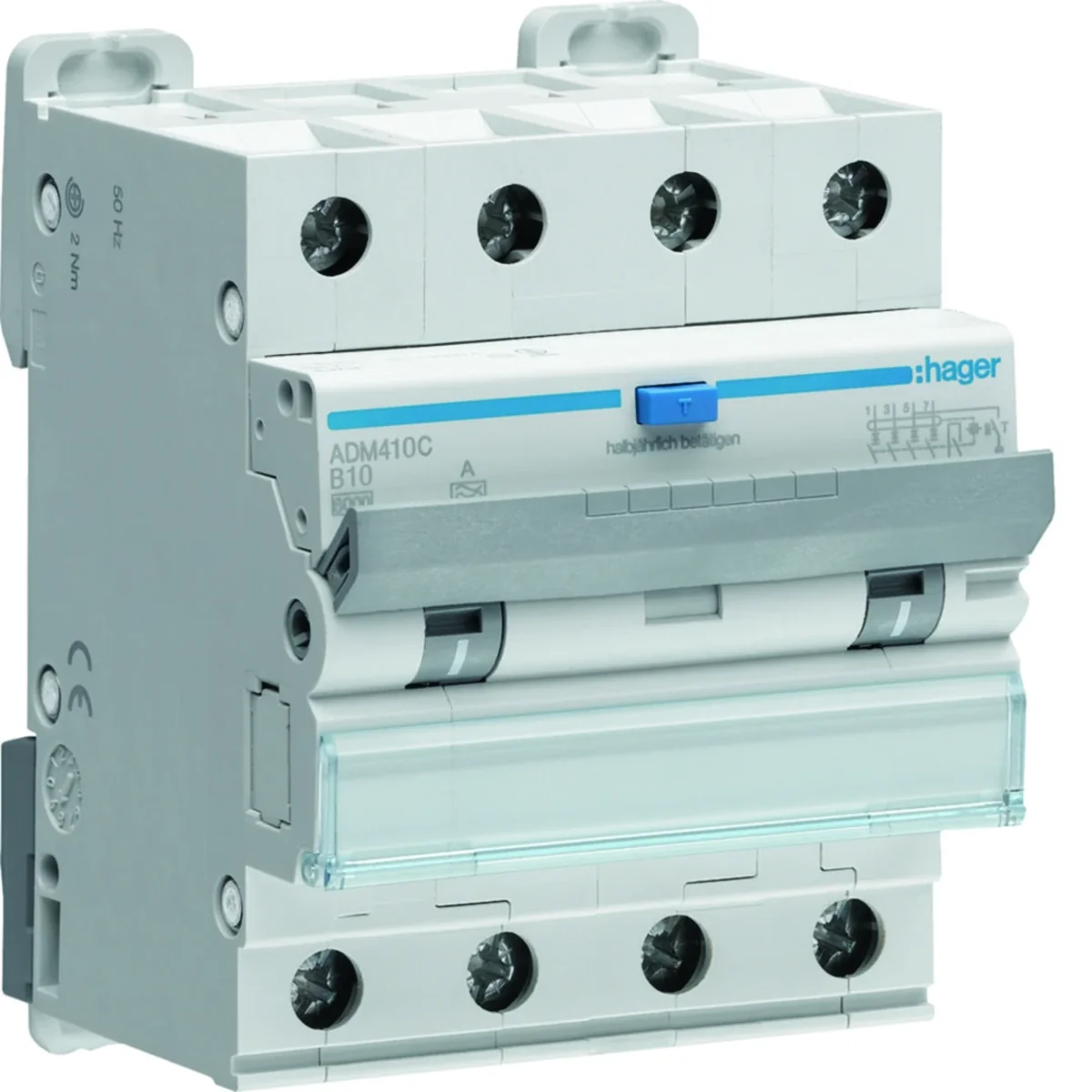

RCBO Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA B 10A/30mA typ A ADM410C
Indeks lokalny:
ARB058HAGE
Nr katalogowy:
ADM410C
Kod EAN:
3250611020202
Cena:
246,01 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj
Zapytaj o produkt
Opis produktu
Wyłącznik różnicowoprądowy z członem nadprądowym RCBO:
- łatwa instalacja kilku wyłączników obok siebie (w jednym rzędzie),
- kombinowany 4-polowy wyłącznik różnicowy z członem nadprądowym - podwójne zatrzaski Quick-Snap umieszczone na górze i na dole urządzenia,
- przejrzysty widok pozycji załączenia/wyłączenia,
- zaciski Bi-Connect do podłączenia szyn grzebieniowych,
- pole opisowe z klapka zabezpieczającą,
- nakładki zabezpieczająco-izolujące, chroniące przed popełnieniem błędu,
- szerokość aparatu: 4 moduły (oszczędność miejsca w rozdzielnicy),
- klasa ograniczenia energii 3,
- Częstotliwość znamionowa [Hz] 50 Hz,
- czułość 30 mA, typ A.
Dane techniczne
-
CharakterystykaB
-
Głębokość [mm]70
-
Moment dokręcania [Nm]2
-
Prąd różnicowy [mA]30
-
RodzinaRCBO
-
Straty mocy [W]9,7
-
Szerokość [mm]71
-
Wytrzymałość elektryczna (ilość cykli)2000
-
Zakres temperatur pracy [°C]od -25 do 40
-
Znamionowe napięcie łączeniowe [V]230/400
-
Znamionowa zwarciowa zdolność łączeniowa Icn [kA]6
-
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia3/5 In
-
Pojemność zacisku wejściowego (drut) [mm²]1/25
-
Pojemność zacisku wyjściowego (drut) [mm²]1/25
-
Prąd znamionowy w temperaturze 30°C [A]10
-
Prąd znamionowy w temperaturze 45°C [A]9,2
-
Prąd znamionowy w temperaturze 55°C [A]8,7
-
Zwarciowy prąd wyłączalny roboczy Ics [kA]6
-
Typ napięcia zasilającegoAC
-
Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie0,8
-
Liczba biegunów chronionych4
-
Częstotliwość znamionowa [Hz]50
-
Liczba biegunów4
-
Znamionowe napięcie izolacji [V]500
-
Prąd znamionowy [A]10
-
Stopień ochronyIP20
-
Straty mocy na biegun [W]2,4
-
Wysokość [mm]84
-
Wytrzymałość mechaniczna (ilość cykli)4000
-
Znamionowa zwarciowa zdolność łączeniowa [kA]6
-
Znamionowe napięcie udarowe [kV]4
-
Liczba modułów4
-
Pojemność zacisku wejściowego (linka) [mm²]1/16
-
Pojemność zacisku wyjściowego (linka) [mm²]1/16
-
Prąd znamionowy w temperaturze 20°C [A]10,5
-
Prąd znamionowy w temperaturze 40°C [A]9,5
-
Prąd znamionowy w temperaturze 50°C [A]9
-
Prąd znamionowy w temperaturze 60°C [A]8,4
-
Temperatura magazynowania [°C]od -55 do 70
-
Typ wyłącznika różnicowoprądowegoA
-
Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie0,8
-
PKWIU27.12.22.0
Pozostałe dane techniczne
-
Liczba biegunów (całkowita)4
-
Napięcie znamionowe400 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp4 kV
-
Znamionowy prąd różnicowy0.03 A
-
Klasa ograniczenia energii3
-
Rodzaj charakterystyki wyłączaniaBezzwłoczny
-
Rodzaj napięciaAC
-
Charakterystyka wyzwalaniaB
-
Z blokadątak
-
Stopień zanieczyszczenia2
-
Szerokość wyrażona liczbą modułów4
-
Ochrona przed niepożądanym wyzwoleniemnie
-
Przekrój przyłączanego przewodu jednodrutowego1 ... 25 mm²
-
Liczba biegunów chronionych4
-
Napięcie znamionowe izolacji Ui500 V
-
Prąd znamionowy10 A
-
CzułośćA
-
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-16 kA
-
Odporność na udar prądowy3 kA
-
Częstotliwość50 Hz
-
Jednocześnie rozłączany biegun Nnie
-
Kategoria przepięcia3
-
Temperatura otoczenia w warunkach pracy-25 ... 40 °C
-
Głębokość wbudowania70 mm
-
Stopień ochrony (IP)IP20
-
Przekrój przyłączanego przewodu wielożyłowego1 ... 16 mm²
Opakowania zbiorcze
| Rodzaj opakowania | Karton | Pakiet | Paleta | |
| Ilość | 1 szt. | 1 szt. | 33 szt. | 792 szt. |
| Waga (kg) | 0,415 | 0,427 | 14,631 | 335,808 |
| Szerokość (m) | 0,071 | 0,080 | 0,318 | 0,800 |
| Długość (m) | 0,073 | 0,074 | 0,234 | 1,086 |
| Głębokość (m) | 0,092 | 0,102 | 0,370 | 1,200 |
