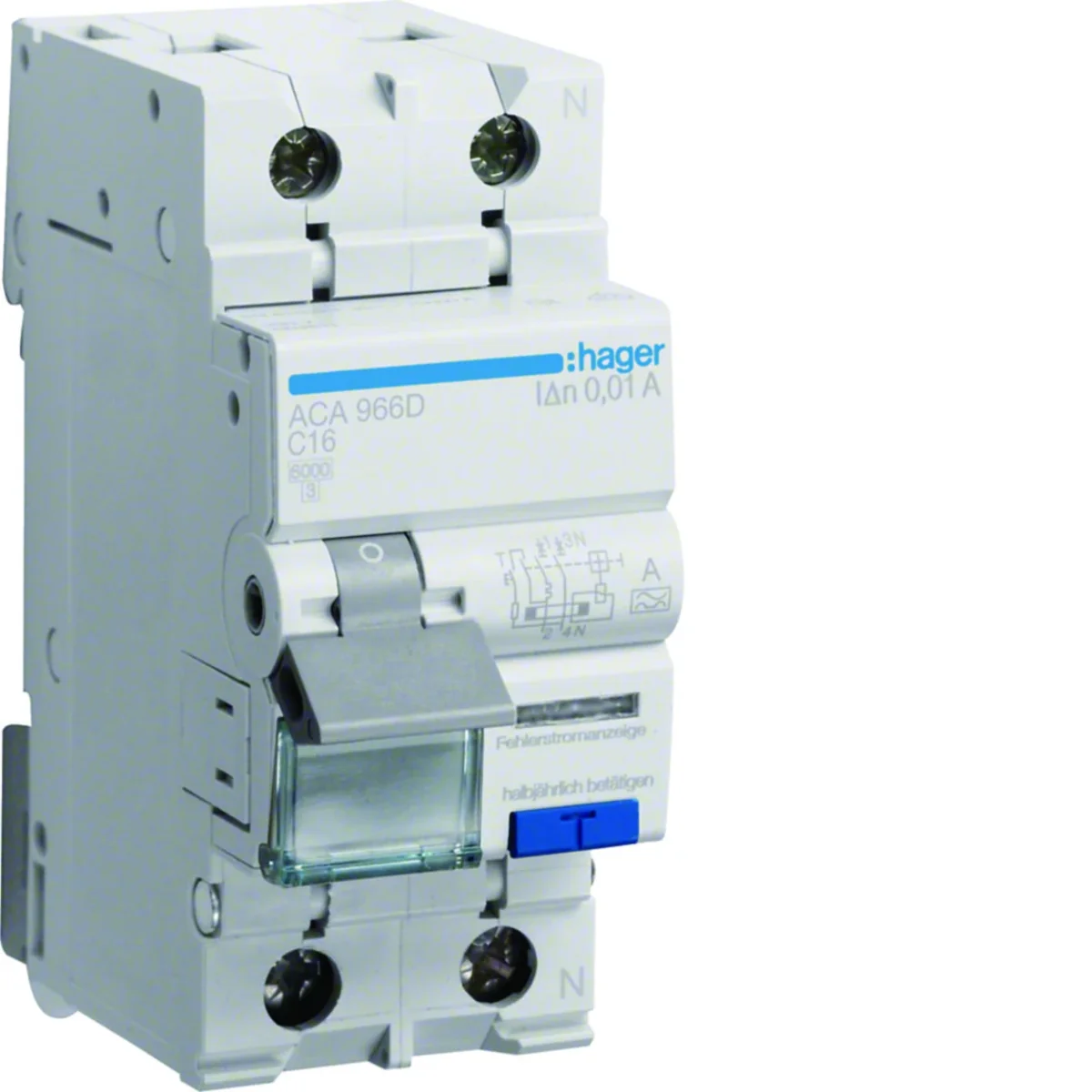

RCBO Wyłącznik różnicowoprądowy z członem nadprądowym 1P+N 6kA C 16A/10mA typ A ACA966D
local index:
ARB029HAGE
Catalog number:
ACA966D
EAN code:
3250611010692
Price:
523,02 zł
brutto / pcs.
(including VAT 23%)
On request
Quantity pcs.
(multiplicity:
1
)
Add to inquiry
Add to clipboard
Print
Ask about the product
Product description
Wyłącznik różnicowoprądowy z członem nadprądowym RCBO:
- 2-biegunowy (1P+N),
- sinusoidalnie przemienny i pulsujący ze składową stałą (A),
- zdolność zwarciowa Icn = 6000 A, zgodnie z PN-EN61009-1,
- optyczny wskaźnik zadziałania od prądu różnicowego,
- optyczny wskaźnik położenia styków głównych,
- pole opisowe z klapką zabezpieczającą.
Technical data
-
CharakterystykaC
-
Głębokość [mm]68
-
Moment dokręcania [Nm]1,3
-
Prąd różnicowy [mA]10
-
RodzinaRCBO
-
Szerokość [mm]35
-
Wysokość [mm]83
-
Wytrzymałość mechaniczna (ilość cykli)2000
-
Znamionowe napięcie łączeniowe [V]240
-
Znamionowa zwarciowa zdolność łączeniowa Icn [kA]6
-
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia5/10 In
-
Zwarciowy prąd wyłączalny graniczny Icu dla 240V [kA]6
-
Prąd znamionowy w temperaturze 30°C [A]16
-
Prąd znamionowy w temperaturze 45°C [A]15,4
-
Prąd znamionowy w temperaturze 55°C [A]15
-
Temperatura magazynowania [°C]od -25 do 70
-
Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie1
-
Znamionowe napięcie udarowe [V]4000
-
Przekrój przewodu (linka) [mm²]1 - 16
-
PKWIU27.12.23.0
-
Częstotliwość znamionowa [Hz]50
-
Liczba biegunów2
-
Znamionowe napięcie izolacji [V]500
-
Prąd znamionowy [A]16
-
Stopień ochronyIP20
-
Typ podłączeniaZe śrubą
-
Wytrzymałość elektryczna (ilość cykli)2000
-
Zakres temperatur pracy [°C]od -25 do 40
-
Zwarciowa zdolność wyłączenia [kA]6
-
Liczba modułów2
-
Zwarciowy prąd wyłączalny graniczny Icu dla 230V [kA]6
-
Prąd znamionowy w temperaturze 20°C [A]16,5
-
Prąd znamionowy w temperaturze 40°C [A]15,6
-
Prąd znamionowy w temperaturze 50°C [A]15,2
-
Prąd znamionowy w temperaturze 60°C [A]14,8
-
Typ wyłącznika różnicowoprądowegoA
-
Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie0,95
-
Liczba biegunów chronionych1
-
Przekrój przewodu (drut) [mm²]1 - 25
Other technical data
-
Liczba biegunów (całkowita)2
-
Napięcie znamionowe240 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp4 kV
-
Znamionowy prąd różnicowy0.01 A
-
Klasa ograniczenia energii3
-
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-26 kA
-
Rodzaj charakterystyki wyłączaniaBezzwłoczny
-
Rodzaj napięciaAC
-
Charakterystyka wyzwalaniaC
-
Z blokadątak
-
Stopień zanieczyszczenia2
-
Szerokość wyrażona liczbą modułów2
-
Ochrona przed niepożądanym wyzwoleniemnie
-
Przekrój przyłączanego przewodu jednodrutowego1 ... 25 mm²
-
Liczba biegunów chronionych1
-
Napięcie znamionowe izolacji Ui500 V
-
Prąd znamionowy16 A
-
CzułośćA
-
Straty mocy5.2 W
-
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-16 kA
-
Odporność na udar prądowy0.25 kA
-
Częstotliwość50 Hz
-
Jednocześnie rozłączany biegun Ntak
-
Kategoria przepięcia3
-
Temperatura otoczenia w warunkach pracy-25 ... 40 °C
-
Głębokość wbudowania68 mm
-
Stopień ochrony (IP)IP2X
-
Przekrój przyłączanego przewodu wielożyłowego1 ... 16 mm²
Manufacturer details
-
ManufacturerHager Electro S.A.S.
-
AddressFR 67215 Obernai 123 boulevard d’Europe Francja
-
E-mail
Bulk packaging
| A kind of package | Karton | Pakiet | Paleta | Karton | Pakiet | Paleta |
| Quantity | 1 pcs. | 60 pcs. | 1440 pcs. | 1 pcs. | 60 pcs. | 1440 pcs. |
| Weight (kg) | 0,230 | 14,235 | 364,640 | 0,230 | 14,235 | 364,640 |
| Width (m) | 0,080 | 0,310 | 0,800 | 0,080 | 0,310 | 0,800 |
| Length (m) | 0,040 | 0,210 | 1,010 | 0,040 | 0,210 | 1,010 |
| Depth (m) | 0,100 | 0,350 | 1,200 | 0,100 | 0,350 | 1,200 |
