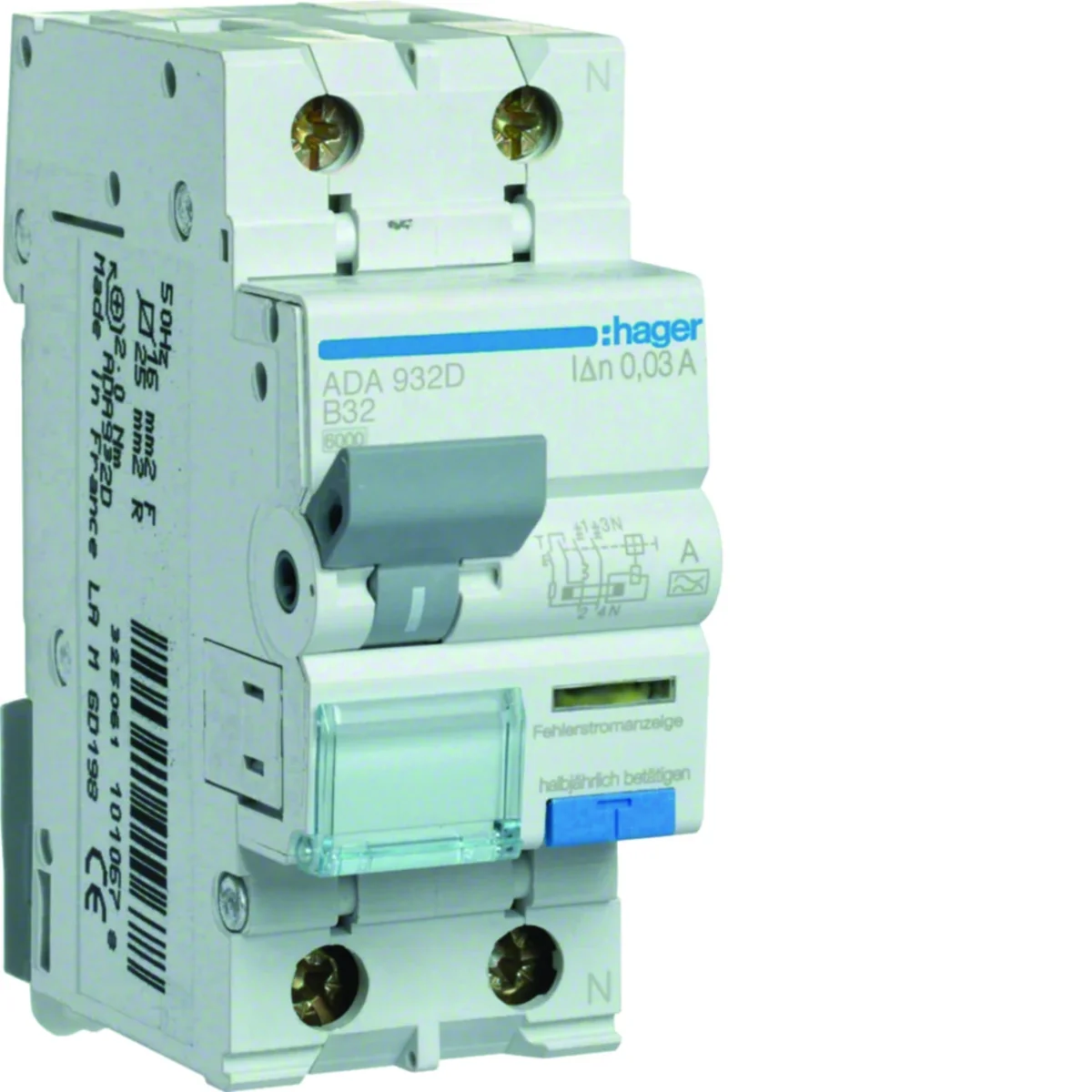

RCBO Wyłącznik różnicowoprądowy z członem nadprądowym 1P+N 6kA B 32A/30mA typ A ADA932D

Indeks lokalny:
ARB041HAGE
Nr katalogowy:
ADA932D
Kod EAN:
3250611010678
Producent: HAGER
Charakterystyka: B
Częstotliwość znamionowa [Hz]: 50
Głębokość [mm]: 68
Cena:
100,86 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Wyłącznik różnicowoprądowy z członem nadprądowym RCBO:

  • 2-biegunowy (1P+N),
  • sinusoidalnie przemienny i pulsujący ze składową stałą (A),
  • zdolność zwarciowa Icn = 6000 A, zgodnie z PN-EN61009-1,
  • optyczny wskaźnik zadziałania od prądu różnicowego,
  • optyczny wskaźnik położenia styków głównych,
  • pole opisowe z klapką zabezpieczającą.

Dane techniczne

  • Charakterystyka
    B
  • Głębokość [mm]
    68
  • Moment dokręcania [Nm]
    1,3
  • Prąd różnicowy [mA]
    30
  • Rodzina
    RCBO
  • Straty mocy [W]
    8,3
  • Szerokość [mm]
    35
  • Wysokość [mm]
    83
  • Wytrzymałość mechaniczna (ilość cykli)
    1000
  • Znamionowe napięcie łączeniowe [V]
    240
  • Znamionowa zwarciowa zdolność łączeniowa Icn [kA]
    6
  • Max/min wartość natężenia prądu AC zadziałania zabezpieczenia
    3/5 In
  • Zwarciowy prąd wyłączalny graniczny Icu dla 240V [kA]
    6
  • Prąd znamionowy w temperaturze 30°C [A]
    32
  • Prąd znamionowy w temperaturze 45°C [A]
    30,5
  • Prąd znamionowy w temperaturze 55°C [A]
    29,5
  • Temperatura magazynowania [°C]
    od -25 do 70
  • Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie
    1
  • Znamionowe napięcie udarowe [V]
    4000
  • Przekrój przewodu (linka) [mm²]
    1 - 16
  • PKWIU
    27.12.23.0
  • Częstotliwość znamionowa [Hz]
    50
  • Liczba biegunów
    2
  • Znamionowe napięcie izolacji [V]
    500
  • Prąd znamionowy [A]
    32
  • Stopień ochrony
    IP20
  • Straty mocy na biegun [W]
    5,4
  • Typ podłączenia
    Ze śrubą
  • Wytrzymałość elektryczna (ilość cykli)
    2000
  • Zakres temperatur pracy [°C]
    od -25 do 40
  • Zwarciowa zdolność wyłączenia [kA]
    6
  • Liczba modułów
    2
  • Zwarciowy prąd wyłączalny graniczny Icu dla 230V [kA]
    6
  • Prąd znamionowy w temperaturze 20°C [A]
    33,2
  • Prąd znamionowy w temperaturze 40°C [A]
    31
  • Prąd znamionowy w temperaturze 50°C [A]
    30
  • Prąd znamionowy w temperaturze 60°C [A]
    29
  • Typ wyłącznika różnicowoprądowego
    A
  • Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie
    0,95
  • Liczba biegunów chronionych
    1
  • Przekrój przewodu (drut) [mm²]
    1 - 25

Pozostałe dane techniczne

  • Liczba biegunów (całkowita)
    2
  • Napięcie znamionowe
    240 V
  • Znamionowe napięcie udarowe wytrzymywane Uimp
    4 kV
  • Znamionowy prąd różnicowy
    0.03 A
  • Klasa ograniczenia energii
    3
  • Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
    6 kA
  • Odporność na udar prądowy
    0.25 kA
  • Częstotliwość
    50 Hz
  • Jednocześnie rozłączany biegun N
    tak
  • Kategoria przepięcia
    3
  • Temperatura otoczenia w warunkach pracy
    -25 ... 40 °C
  • Głębokość wbudowania
    68 mm
  • Stopień ochrony (IP)
    IP20
  • Przekrój przyłączanego przewodu wielożyłowego
    1 ... 16 mm²
  • Liczba biegunów chronionych
    1
  • Napięcie znamionowe izolacji Ui
    500 V
  • Prąd znamionowy
    32 A
  • Czułość
    A
  • Znamionowa zdolność łączeniowa zgodnie z IEC 60947-2
    6 kA
  • Rodzaj charakterystyki wyłączania
    Bezzwłoczny
  • Rodzaj napięcia
    AC
  • Charakterystyka wyzwalania
    B
  • Z blokadą
    tak
  • Stopień zanieczyszczenia
    2
  • Szerokość wyrażona liczbą modułów
    2
  • Ochrona przed niepożądanym wyzwoleniem
    nie
  • Przekrój przyłączanego przewodu jednodrutowego
    1 ... 25 mm²

Opakowania zbiorcze

Rodzaj opakowania Karton Pakiet Paleta
Ilość 1 szt. 1 szt. 60 szt. 1440 szt.
Waga (kg) 0,231 0,240 14,740 376,760
Szerokość (m) 0,035 0,082 0,315 0,800
Długość (m) 0,094 0,041 0,210 1,050
Głębokość (m) 0,070 0,098 0,355 1,200
