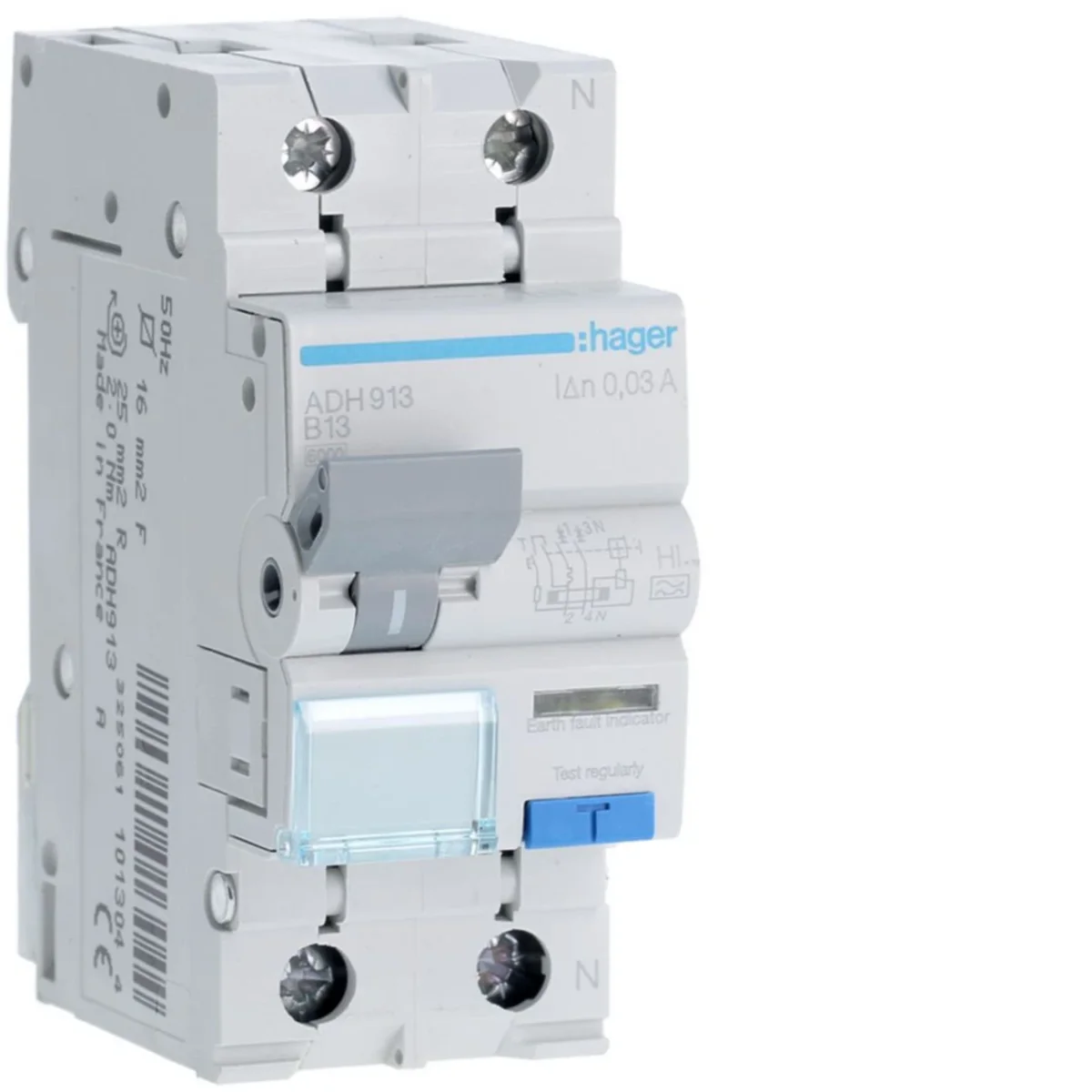

RCBO Wyłącznik różnicowoprądowy krótkozwłoczny z członem nadprądowym 1P+N 6kA B 13A/30mA typ A-HI ADH913
Indeks lokalny:
ARB047HAGE
Nr katalogowy:
ADH913
Kod EAN:
3250611013044
Cena:
112,91 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj
Zapytaj o produkt
Opis produktu
Wyłącznik różnicowoprądowy z członem nadprądowym RCBO:
- krótkozwłoczny (HI),
- 2-biegunowy (1P+N),
- stosowany w układach zasilających z urządzeniami energoelektronicznymi (np. zasilacze impulsowe w komputerach, lampy wyładowcze z zapłonnikami elektronicznymi) itp.,
- odporny na krotkotrwałe udary prądowe do 3 kA, kształt fali 8/20 μs,
- czuły na prądy różnicowe sinusoidalnie przemienne i pulsujące ze składową stałą (A),
- zdolność zwarciowa Icn = 6000 A, zgodnie z PN-EN61009-1,
- optyczny wskaźnik zadziałania od prądu różnicowego,
- optyczny wskaźnik położenia styków głównych,
- pole opisowe z klapką zabezpieczającą.
Dane techniczne
-
CharakterystykaB
-
Głębokość [mm]68
-
Moment dokręcania [Nm]1,3
-
Prąd różnicowy [mA]30
-
RodzinaRCBO
-
Straty mocy [W]3,8
-
Szerokość [mm]35
-
Wysokość [mm]83
-
Wytrzymałość mechaniczna (ilość cykli)2000
-
Znamionowe napięcie łączeniowe [V]240
-
Znamionowa zwarciowa zdolność łączeniowa Icn [kA]6
-
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia3/5 In
-
Zwarciowy prąd wyłączalny graniczny Icu dla 240V [kA]6
-
Prąd znamionowy w temperaturze 30°C [A]13
-
Prąd znamionowy w temperaturze 45°C [A]12,4
-
Prąd znamionowy w temperaturze 55°C [A]12
-
Temperatura magazynowania [°C]od -25 do 70
-
Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie1
-
Znamionowe napięcie udarowe [V]4000
-
Przekrój przewodu (linka) [mm²]1 - 16
-
PKWIU27.12.22.0
-
Częstotliwość znamionowa [Hz]50
-
Liczba biegunów2
-
Znamionowe napięcie izolacji [V]500
-
Prąd znamionowy [A]13
-
Stopień ochronyIP20
-
Straty mocy na biegun [W]3,3
-
Typ podłączeniaZe śrubą
-
Wytrzymałość elektryczna (ilość cykli)2000
-
Zakres temperatur pracy [°C]od -25 do 40
-
Zwarciowa zdolność wyłączenia [kA]6
-
Liczba modułów2
-
Zwarciowy prąd wyłączalny graniczny Icu dla 230V [kA]6
-
Prąd znamionowy w temperaturze 20°C [A]13,5
-
Prąd znamionowy w temperaturze 40°C [A]12,6
-
Prąd znamionowy w temperaturze 50°C [A]12,2
-
Prąd znamionowy w temperaturze 60°C [A]11,8
-
Typ wyłącznika różnicowoprądowegoHI
-
Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie0,95
-
Liczba biegunów chronionych1
-
Przekrój przewodu (drut) [mm²]1 - 25
Pozostałe dane techniczne
-
Liczba biegunów (całkowita)2
-
Napięcie znamionowe240 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp4 kV
-
Znamionowy prąd różnicowy0.03 A
-
Znamionowa zdolność łączeniowa zgodnie z IEC 60947-26 kA
-
Rodzaj charakterystyki wyłączaniaBezzwłoczny
-
Rodzaj napięciaAC
-
Charakterystyka wyzwalaniaB
-
Z blokadąnie
-
Stopień zanieczyszczenia2
-
Szerokość wyrażona liczbą modułów2
-
Ochrona przed niepożądanym wyzwoleniemnie
-
Przekrój przyłączanego przewodu jednodrutowego1 ... 25 mm²
-
Liczba biegunów chronionych1
-
Napięcie znamionowe izolacji Ui500 V
-
Prąd znamionowy13 A
-
Klasa ograniczenia energii3
-
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-16 kA
-
Odporność na udar prądowy3 kA
-
Częstotliwość50 Hz
-
Jednocześnie rozłączany biegun Ntak
-
Kategoria przepięcia3
-
Temperatura otoczenia w warunkach pracy-25 ... 40 °C
-
Głębokość wbudowania68 mm
-
Stopień ochrony (IP)IP20
-
Przekrój przyłączanego przewodu wielożyłowego1 ... 16 mm²
Opakowania zbiorcze
| Rodzaj opakowania | Karton | Pakiet | Paleta | |
| Ilość | 1 szt. | 1 szt. | 60 szt. | 1440 szt. |
| Waga (kg) | 0,219 | 0,235 | 14,640 | 351,360 |
| Szerokość (m) | 0,035 | 0,080 | 0,308 | 0,800 |
| Długość (m) | 0,094 | 0,040 | 0,210 | 0,990 |
| Głębokość (m) | 0,070 | 0,100 | 0,357 | 1,200 |
