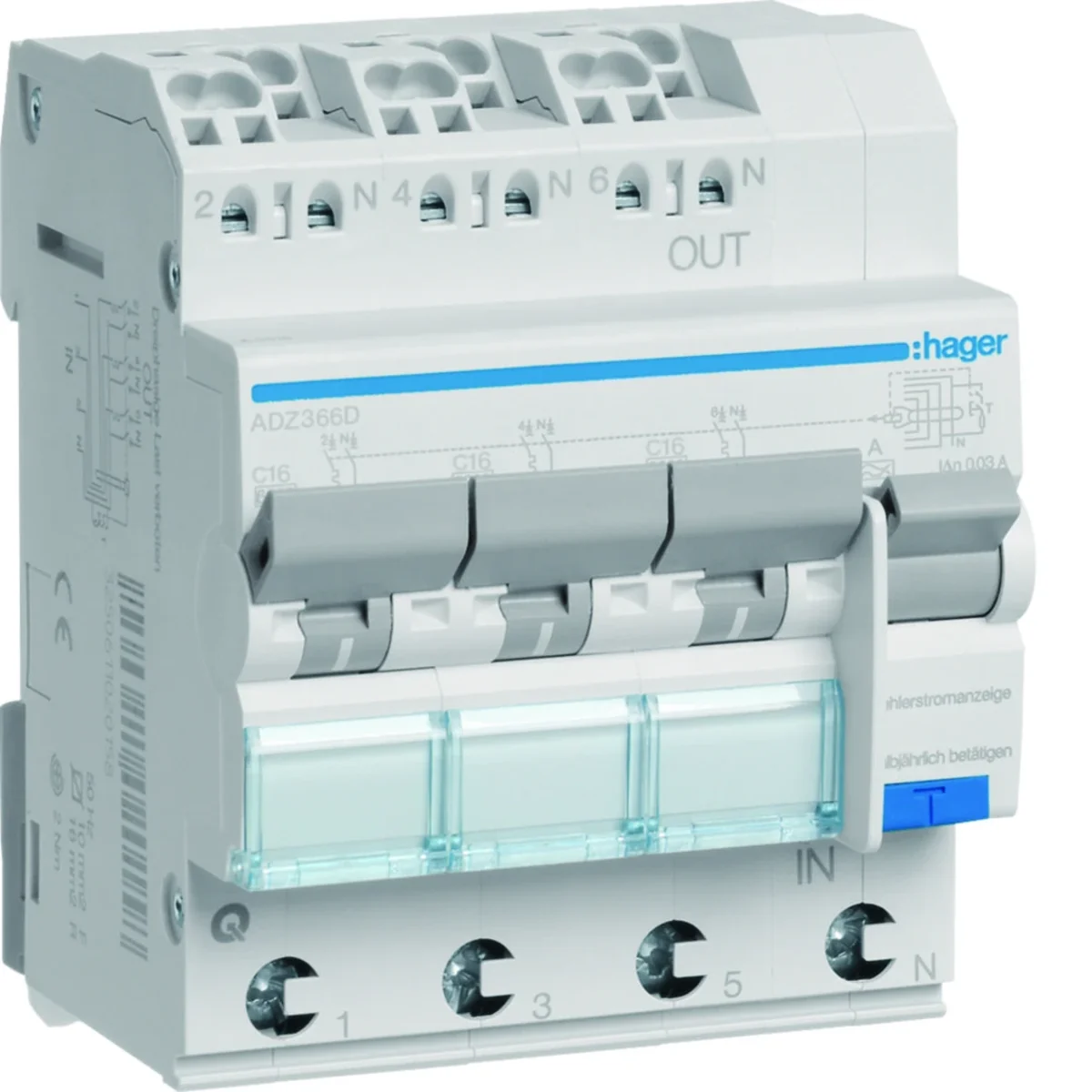

RCBO 3 - 3 x 1P+N 6kA C-16A 30mA A QC/QBB Wyłącznik różnicoprądowy z członem nadprądowym ADZ366D

Indeks lokalny:
ARB100HAGE
Nr katalogowy:
ADZ366D
Kod EAN:
3250611020189
Producent: HAGER
Charakterystyka: C
Częstotliwość znamionowa [Hz]: 50
Głębokość [mm]: 70
Cena:
559,31 zł
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Drukuj

Opis produktu

RCBO 3 - 3 x 1P+N 6kA C-16A 30mA A QC/QBB Wyłącznik różnicoprądowy z członem nadprądowym

Dane techniczne

  • Charakterystyka
    C
  • Głębokość [mm]
    70
  • Moment dokręcania [Nm]
    2
  • Prąd różnicowy [mA]
    30
  • Stopień ochrony
    IP20
  • Straty mocy na biegun [W]
    3
  • Wysokość [mm]
    86
  • Wytrzymałość mechaniczna (ilość cykli)
    2000
  • Znamionowe napięcie łączeniowe [V]
    230
  • Zwarciowa zdolność wyłączenia [kA]
    6
  • Liczba modułów
    4
  • Pojemność zacisku wejściowego (linka) [mm²]
    1/4
  • Pojemność zacisku wyjściowego (linka) [mm²]
    1/10
  • Prąd znamionowy w temperaturze 20°C [A]
    17
  • Prąd znamionowy w temperaturze 40°C [A]
    15,5
  • Prąd znamionowy w temperaturze 50°C [A]
    15
  • Prąd znamionowy w temperaturze 60°C [A]
    14,4
  • Prąd znamionowy w temperaturze 70°C [A]
    13,9
  • Temperatura magazynowania [°C]
    od -55 do 70
  • Typ wyłącznika różnicowoprądowego
    A
  • Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie
    0,8
  • PKWIU
    27.12.22.0
  • Częstotliwość znamionowa [Hz]
    50
  • Liczba biegunów
    4
  • Znamionowe napięcie izolacji [V]
    500
  • Prąd znamionowy [A]
    16
  • Straty mocy [W]
    10,9
  • Szerokość [mm]
    71
  • Wytrzymałość elektryczna (ilość cykli)
    2000
  • Zakres temperatur pracy [°C]
    od -5 do 40
  • Znamionowe napięcie udarowe [kV]
    4
  • Znamionowa zwarciowa zdolność łączeniowa Icn [kA]
    6
  • Max/min wartość natężenia prądu AC zadziałania zabezpieczenia
    5/10 In
  • Pojemność zacisku wejściowego (drut) [mm²]
    1/4
  • Pojemność zacisku wyjściowego (drut) [mm²]
    1/16
  • Prąd znamionowy w temperaturze 30°C [A]
    16
  • Prąd znamionowy w temperaturze 45°C [A]
    15,2
  • Prąd znamionowy w temperaturze 55°C [A]
    14,7
  • Prąd znamionowy w temperaturze 65°C [A]
    14,1
  • Zwarciowy prąd wyłączalny roboczy Ics [kA]
    6
  • Typ napięcia zasilającego
    AC
  • Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie
    0,8
  • Liczba biegunów chronionych
    3

Pozostałe dane techniczne

  • Liczba biegunów (całkowita)
    4
  • Napięcie znamionowe
    230 V
  • Znamionowe napięcie udarowe wytrzymywane Uimp
    4 kV
  • Znamionowy prąd różnicowy
    0.03 A
  • Klasa ograniczenia energii
    3
  • Rodzaj charakterystyki wyłączania
    Bezzwłoczny
  • Rodzaj napięcia
    AC
  • Charakterystyka wyzwalania
    C
  • Z blokadą
    tak
  • Stopień zanieczyszczenia
    2
  • Szerokość wyrażona liczbą modułów
    4
  • Ochrona przed niepożądanym wyzwoleniem
    nie
  • Liczba biegunów chronionych
    3
  • Napięcie znamionowe izolacji Ui
    500 V
  • Prąd znamionowy
    16 A
  • Czułość
    A
  • Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
    6 kA
  • Odporność na udar prądowy
    3 kA
  • Częstotliwość
    50 Hz
  • Jednocześnie rozłączany biegun N
    tak
  • Kategoria przepięcia
    3
  • Temperatura otoczenia w warunkach pracy
    -25 ... 70 °C
  • Głębokość wbudowania
    70 mm
  • Stopień ochrony (IP)
    IP20

Opakowania zbiorcze

Rodzaj opakowania Karton Pakiet Paleta
Ilość 1 szt. 1 szt. 36 szt. 864 szt.
Waga (kg) 0,400 0,420 15,470 394,280
Szerokość (m) 0,071 0,075 0,315 0,800
Długość (m) 0,088 0,080 0,229 1,066
Głębokość (m) 0,074 0,095 0,360 1,200
