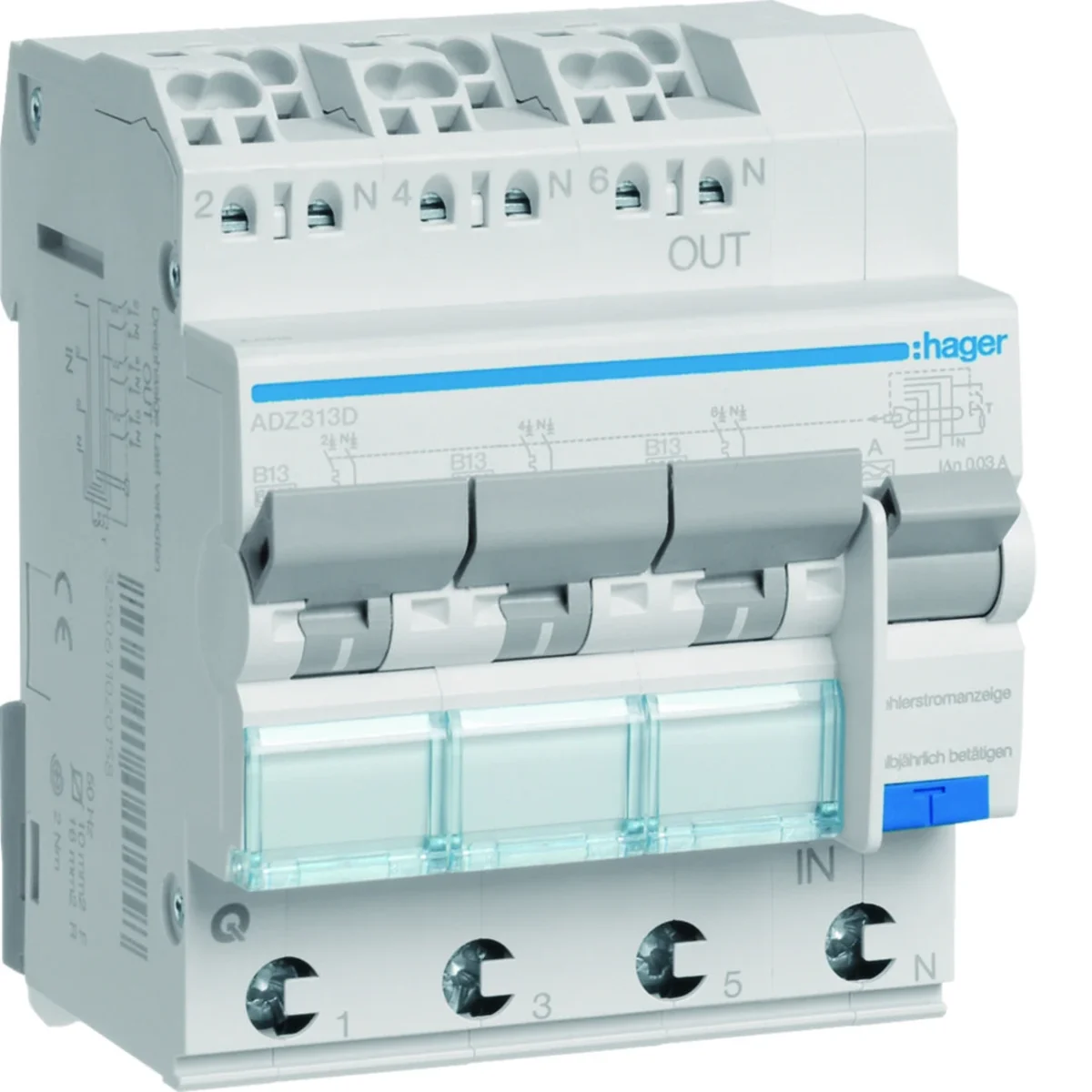

RCBO 3 - 3 x 1P+N 6kA B-13A 30mA A QC/QBB Wyłącznik różnicoprądowy z członem nadprądowym ADZ313D
Indeks lokalny:
ARB097HAGE
Nr katalogowy:
ADZ313D
Kod EAN:
3250611020141
Cena:
128,67 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj
Zapytaj o produkt
Opis produktu
Wyłącznik różnicowoprądowy z członem nadprądowym RCBO:
- o wysokiej czułości, 2-biegunowy (1P+N),
- czuły na prądy różnicowe sinusoidalnie przemienne i pulsujące ze składową stałą (A),
- zdolność zwarciowa Icn = 10000 A, zgodnie z PN-EN61009-1,
- optyczny wskaźnik zadziałania od prądu różnicowego,
- optyczny wskaźnik położenia styków głównych,
- pole opisowe z klapką zabezpieczającą.
Dane techniczne
-
CharakterystykaB
-
Głębokość [mm]70
-
Moment dokręcania [Nm]2
-
Prąd różnicowy [mA]30
-
Stopień ochronyIP20
-
Straty mocy na biegun [W]2,8
-
Wysokość [mm]86
-
Wytrzymałość mechaniczna (ilość cykli)2000
-
Znamionowe napięcie łączeniowe [V]230
-
Zwarciowa zdolność wyłączenia [kA]6
-
Liczba modułów4
-
Pojemność zacisku wejściowego (linka) [mm²]1/4
-
Pojemność zacisku wyjściowego (linka) [mm²]1/10
-
Prąd znamionowy w temperaturze 20°C [A]13,8
-
Prąd znamionowy w temperaturze 40°C [A]12,7
-
Prąd znamionowy w temperaturze 50°C [A]12,4
-
Prąd znamionowy w temperaturze 60°C [A]12,1
-
Prąd znamionowy w temperaturze 70°C [A]11,7
-
Temperatura magazynowania [°C]od -55 do 70
-
Typ wyłącznika różnicowoprądowegoA
-
Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie0,8
-
PKWIU27.12.22.0
-
Częstotliwość znamionowa [Hz]50
-
Liczba biegunów4
-
Znamionowe napięcie izolacji [V]500
-
Prąd znamionowy [A]13
-
Straty mocy [W]9,6
-
Szerokość [mm]71
-
Wytrzymałość elektryczna (ilość cykli)2000
-
Zakres temperatur pracy [°C]od -5 do 40
-
Znamionowe napięcie udarowe [kV]4
-
Znamionowa zwarciowa zdolność łączeniowa Icn [kA]6
-
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia3/5 In
-
Pojemność zacisku wejściowego (drut) [mm²]1/4
-
Pojemność zacisku wyjściowego (drut) [mm²]1/16
-
Prąd znamionowy w temperaturze 30°C [A]13
-
Prąd znamionowy w temperaturze 45°C [A]12,5
-
Prąd znamionowy w temperaturze 55°C [A]12,2
-
Prąd znamionowy w temperaturze 65°C [A]11,9
-
Zwarciowy prąd wyłączalny roboczy Ics [kA]6
-
Typ napięcia zasilającegoAC
-
Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie0,8
-
Liczba biegunów chronionych3
Pozostałe dane techniczne
-
Liczba biegunów (całkowita)4
-
Napięcie znamionowe230 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp4 kV
-
Znamionowy prąd różnicowy0.03 A
-
Klasa ograniczenia energii3
-
Rodzaj charakterystyki wyłączaniaBezzwłoczny
-
Rodzaj napięciaAC
-
Charakterystyka wyzwalaniaB
-
Z blokadątak
-
Stopień zanieczyszczenia2
-
Szerokość wyrażona liczbą modułów4
-
Ochrona przed niepożądanym wyzwoleniemnie
-
Liczba biegunów chronionych3
-
Napięcie znamionowe izolacji Ui500 V
-
Prąd znamionowy13 A
-
CzułośćA
-
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-16 kA
-
Odporność na udar prądowy3 kA
-
Częstotliwość50 Hz
-
Jednocześnie rozłączany biegun Ntak
-
Kategoria przepięcia3
-
Temperatura otoczenia w warunkach pracy-25 ... 70 °C
-
Głębokość wbudowania70 mm
-
Stopień ochrony (IP)IP20
Opakowania zbiorcze
| Rodzaj opakowania | Karton | Pakiet | Paleta | |
| Ilość | 1 szt. | 1 szt. | 36 szt. | 864 szt. |
| Waga (kg) | 0,413 | 0,418 | 15,488 | 396,712 |
| Szerokość (m) | 0,071 | 0,080 | 0,315 | 0,800 |
| Długość (m) | 0,088 | 0,074 | 0,230 | 1,070 |
| Głębokość (m) | 0,074 | 0,093 | 0,365 | 1,200 |
