R 40-31 24V Stycznik modułowy 40A 3 styki zwierne i 1 rozwierny (3 mod. 4 bieg.) 002463421
local index:
ATM011ETIP
Catalog number:
002463421
EAN code:
5904722903562
Manufacturer:
ETI POLAM
373,40 zł
brutto / pcs.
(including VAT 23%)
Availability
Dostępne 16 pcs.
Check
Odbiór!
Odbierz w godzinę!
Details
Dostępność w oddziale
Choose your wholesaler
Choose
Quantity pcs.
(multiplicity:
1
)
Add to inquiry
Add to clipboard
Print
Ask about the product
Technical data
Other technical data
-
Znamionowe napięcie pracy230 ... 400 V
-
Znamionowe napięcie sterujące24 ... 24 V
-
Rodzaj napięcia sterowaniaAC
-
Liczba styków rozwiernych1
-
Głębokość wbudowania60 mm
-
Stopień ochrony (IP)IP20
-
Znamionowy prąd pracy40 A
-
Rodzaj napięcia zasilaniaAC
-
Liczba styków zwiernych3
-
Suwak do obsługi manualnejnie
-
Możliwość dodatkowego wyposażeniatak
Manufacturer's description
Niezawodne i sprawdzone styczniki modułowe R
Wykorzystywane do zdalnego sterowania układami zasilania, ogrzewania, wentylacji, oświetlenia, itp. Znajdują zastosowanie w instalacjach domowych jak i przemysłowych. Kompatybilność wymiarowa z aparaturą modułową umożliwia montaż styczników w typowych obudowach rozdzielczych.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
002463421
Typ produktu określony przez producenta.
R 40-31 24V
stycznik modułowy
Prąd znamionowy dla obciążenia nieindukcyjnego lub o małej indykcyjności typu piec oporowy.
40
Napięcie podawane na cewkę stycznika.
24
3NO, 1NC
Szerokość aparatu wyrażona w ilości typowych modułów 18 milimetrów.
3
Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.
-40 do +60
Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
PN-IEC 60947-4-1

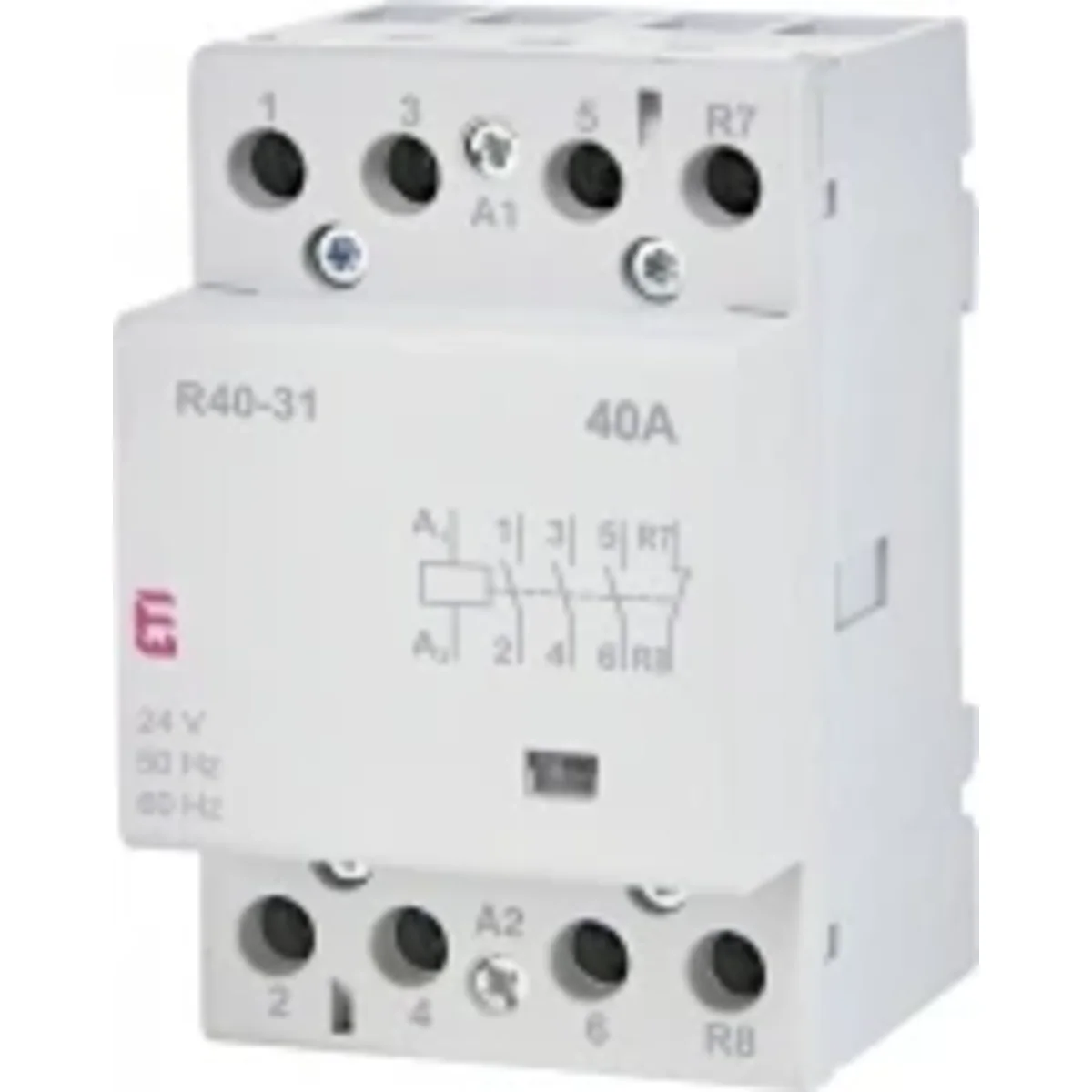

Zdjęcie produktu
Zalety produktu
- Szeroki zakres wariantów wykonania (układ styków: 2-0, 1-1, 0-2, 4-0, 1-3, 2-2, 3-1, 0-4).
- Wersje ze sterowaniem cewki 24V AC i 230V AC.
- Wyposażone we wskaźnik położenia styków głównych (zał/wył).
- Możliwość zamontowania styków pomocniczych (dla wersji 4-0, 1-3, 2-2, 3-1, 0-4).
- Możliwość plombowania zacisków z wykorzystaniem pokrywy.
- Wstawka dystansowa instalowana między stycznikami dla temperatury otoczenia (pracy) przekraczającej 40°C.
- Wysoka trwałość mechaniczna i dopuszczalna częstość łączeń.
- Niski pobór mocy cewki sterującej.
- Dostępna wersja w wykonaniu 4-biegunowym o szerokości tylko 2 modułów (R25).
Rysunek wymiarowy
ETIsON Curves
Fukcjonalności programu:
- generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
- regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
- analizowanie selektywności między urządzeniami zabezpieczającymi
- symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
- definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
- sporządzanie raportów do dokumentacji projektowej
