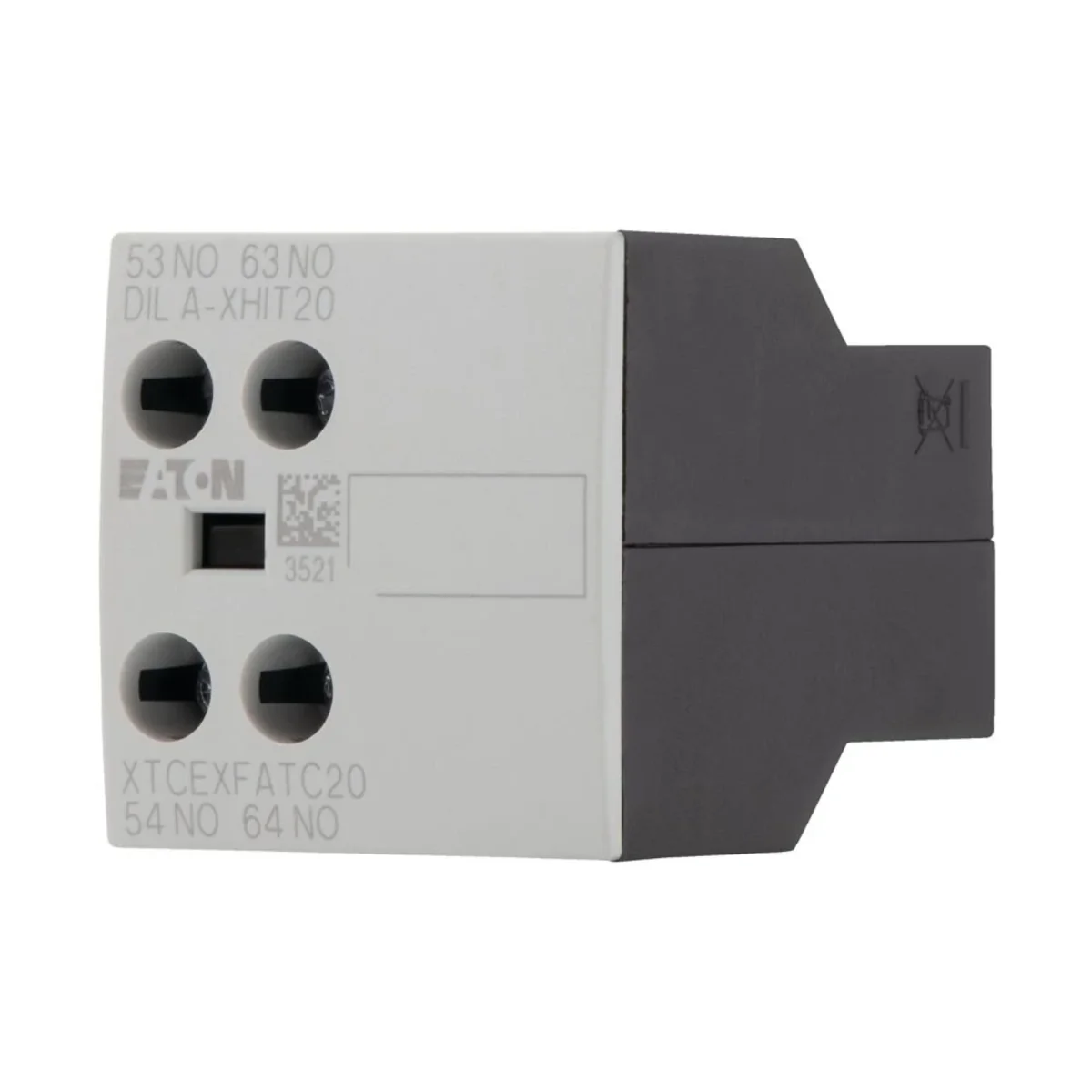

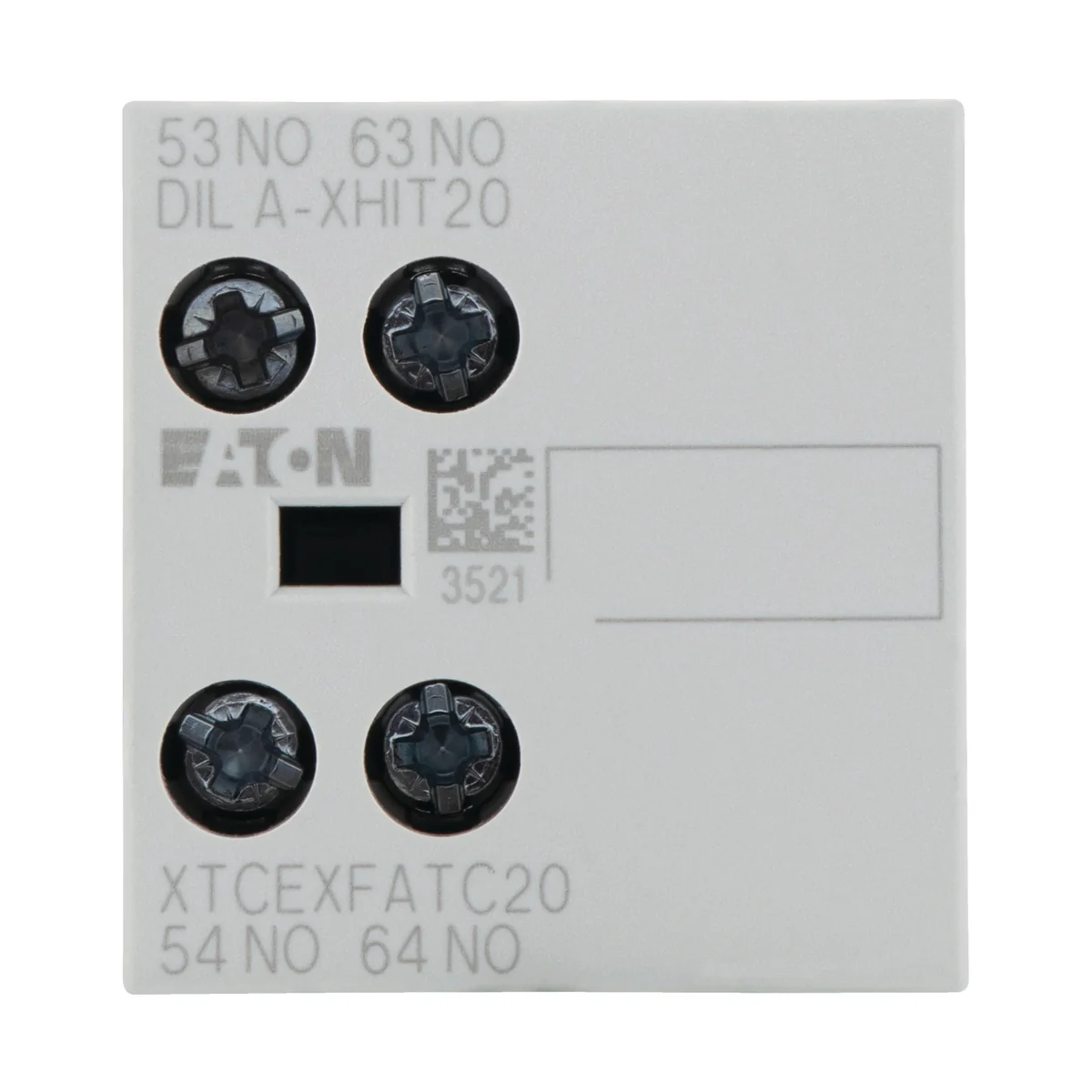

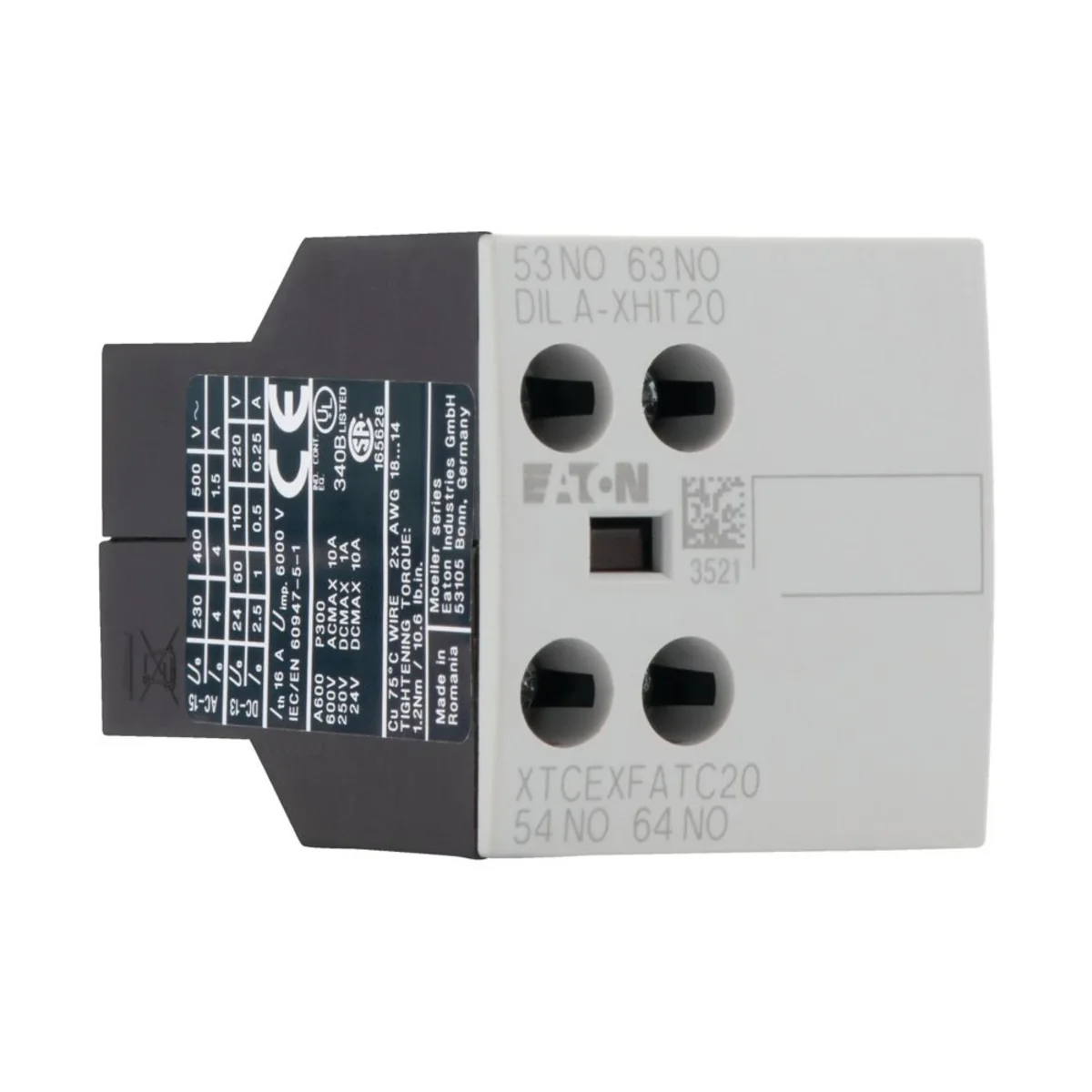

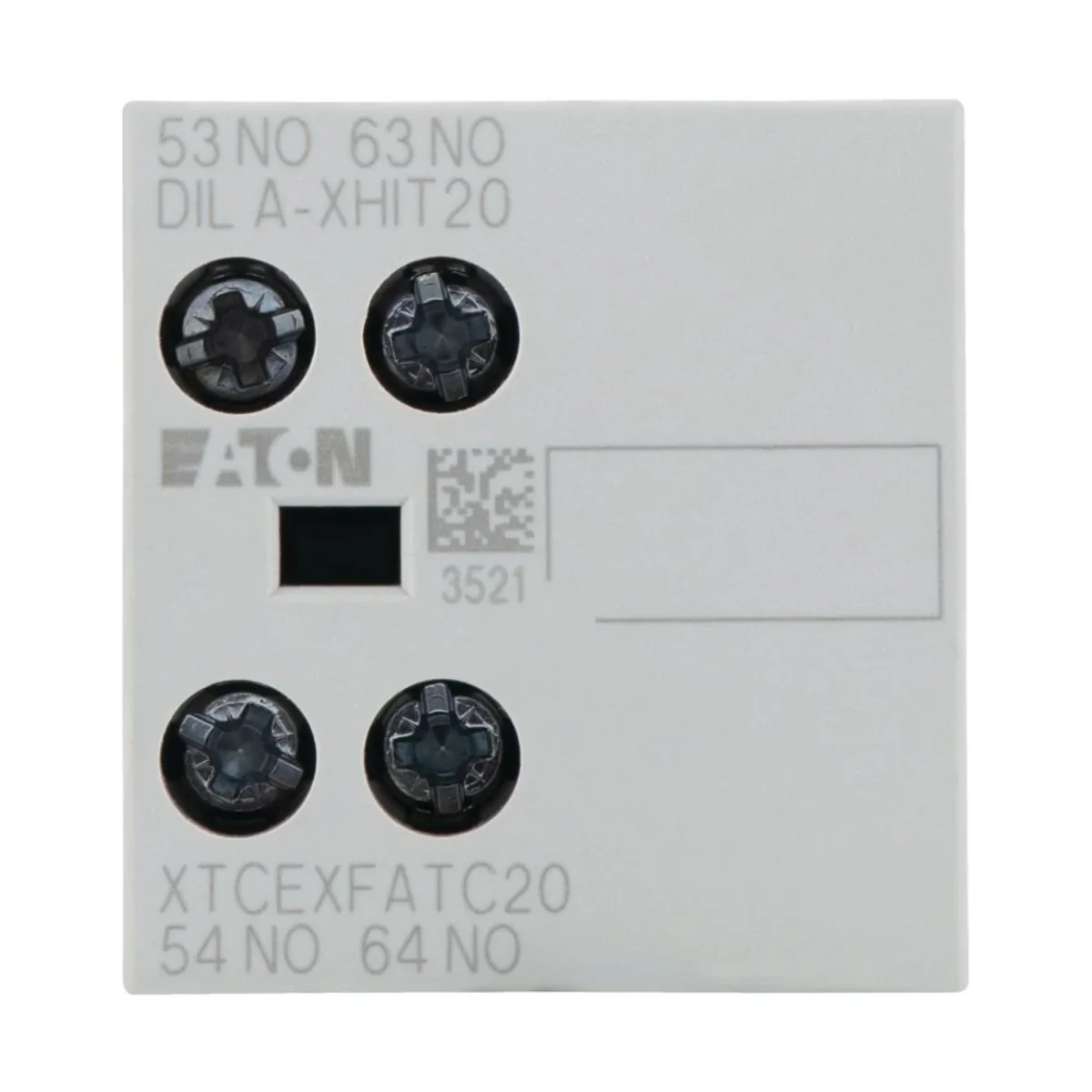

Moduł wyłącznika pomocniczego, wystające, 2ZZ, budowa, podłączenia na śrubę DILA-XHIT20 101042

Indeks lokalny:
ATC040MOEL
Nr katalogowy:
101042
Kod EAN:
4015081009374
Producent: EATON
Ilość styków NO: 2
Cena:
12,71 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
5
)
Dodaj do schowka
Drukuj

Opis produktu

Moduł wyłącznika pomocniczego, ze stykami wymuszonymi, Elementy przełączające zgodne z normą EN 50005, Zaleca się stosowanie kombinacji w wersji E, zgodnych z normą EN 50011., Sterowany prądem stałym styk DILA(C)-22 należy łączyć wyłącznie z dwubiegunowymi stykami pomocniczymi., Funkcja: nadaje się do łączenia z mostkami okablowania, 2-biegunowe, Sposób podłączenia: Zaciski śrubowe, Znamionowy prąd pracy AC-15 220 V 230 V 240 V: Ie= 4 A, Znamionowy prąd pracy AC-15 380 V 400 V 415 V: Ie= 4 A, Wyposażenie w styki Z = Zestyk zwierny: 2 zestyk zwierny, Sposób montażu: Mocowanie do płyty czołowej, Stosowane do: DILM7…, DILM9…, DILM12…, DILM15…, DILL…, MSC-D…M7(9, 12, 15)…, MSC-R…M7(9, 12), Wykonanie: wersja wysoka, Wskazówki: Zestyki z wymuszonym prowadzeniem, zgodne z IEC/EN 60947-5-1 załącznik L, w obrębie modułu wyłącznika pomocniczego, jak również do zintegrowanych modułów wyłączników pomocniczych w DILM 7 - DILM32., Pomocnicze zestyki rozwierne stosowane jako styk lustrzany zgodny z IEC/EN 60947-4-1 załącznik F (nie opóźniony zestyk rozwierny)

Dane techniczne

  • Ilość styków NO
    2

Pozostałe dane techniczne

  • Liczba styków przełącznych
    0
  • Liczba styków rozwiernych
    0
  • Znamionowy prąd pracy Ie dla AC-15, 230 V
    4 A
  • Model
    Montaż od góry
  • Oprawka
    Brak
  • Liczba styków zwiernych
    2
  • Liczba styków sygnalizacji błędu
    0
  • Rodzaj połączenia elektrycznego
    Połączenie śrubowe
  • Sposób montażu
    Montaż czołowy

Opakowania zbiorcze

Rodzaj opakowania Skrzynia Karton
Ilość 1 szt. 5 szt.
Waga (kg) 0,043 0,213
Objętość (m3) 0,000 0,000
Szerokość (m) 0,038 0,038
Długość (m) 0,057 0,170
Głębokość (m) 0,040 0,061
