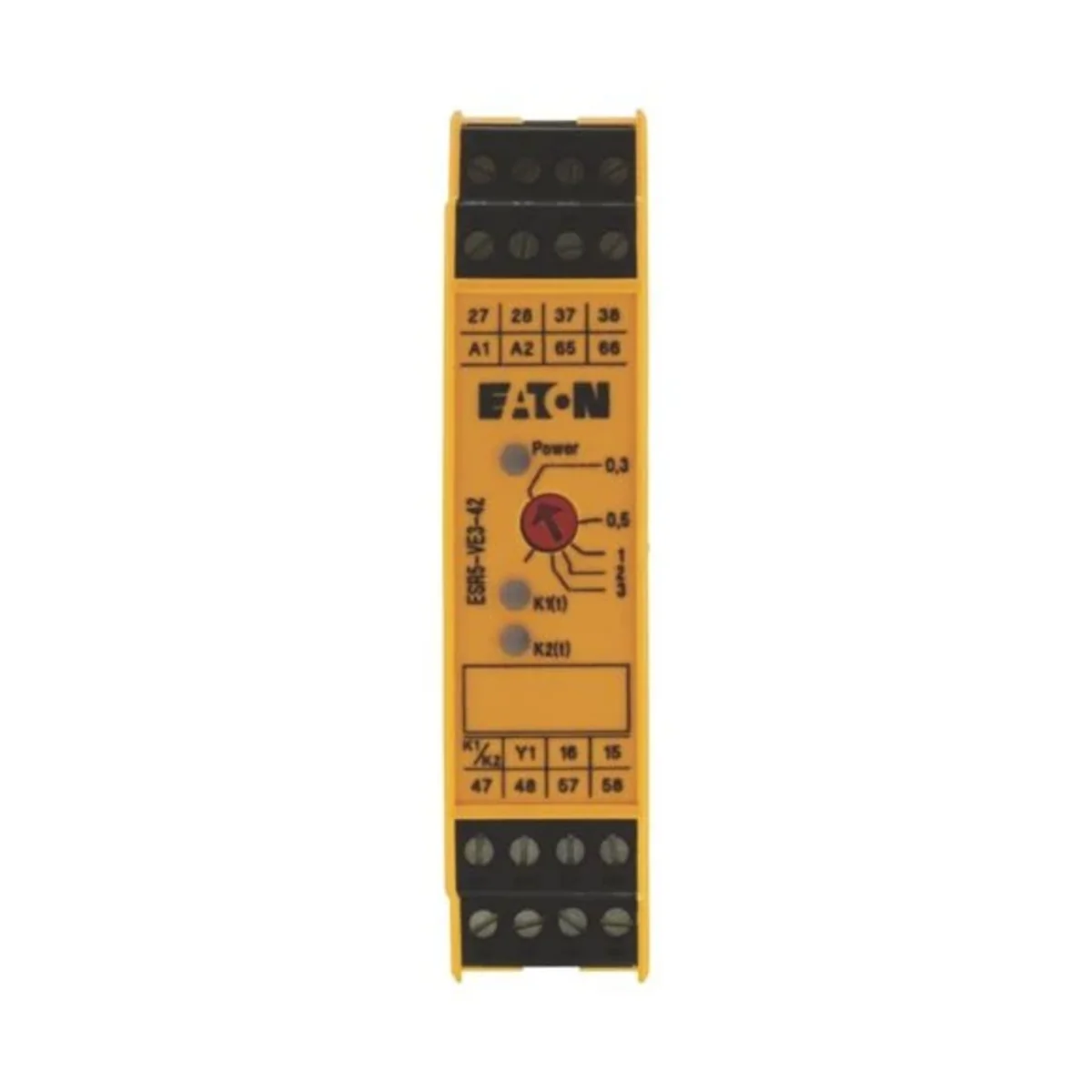

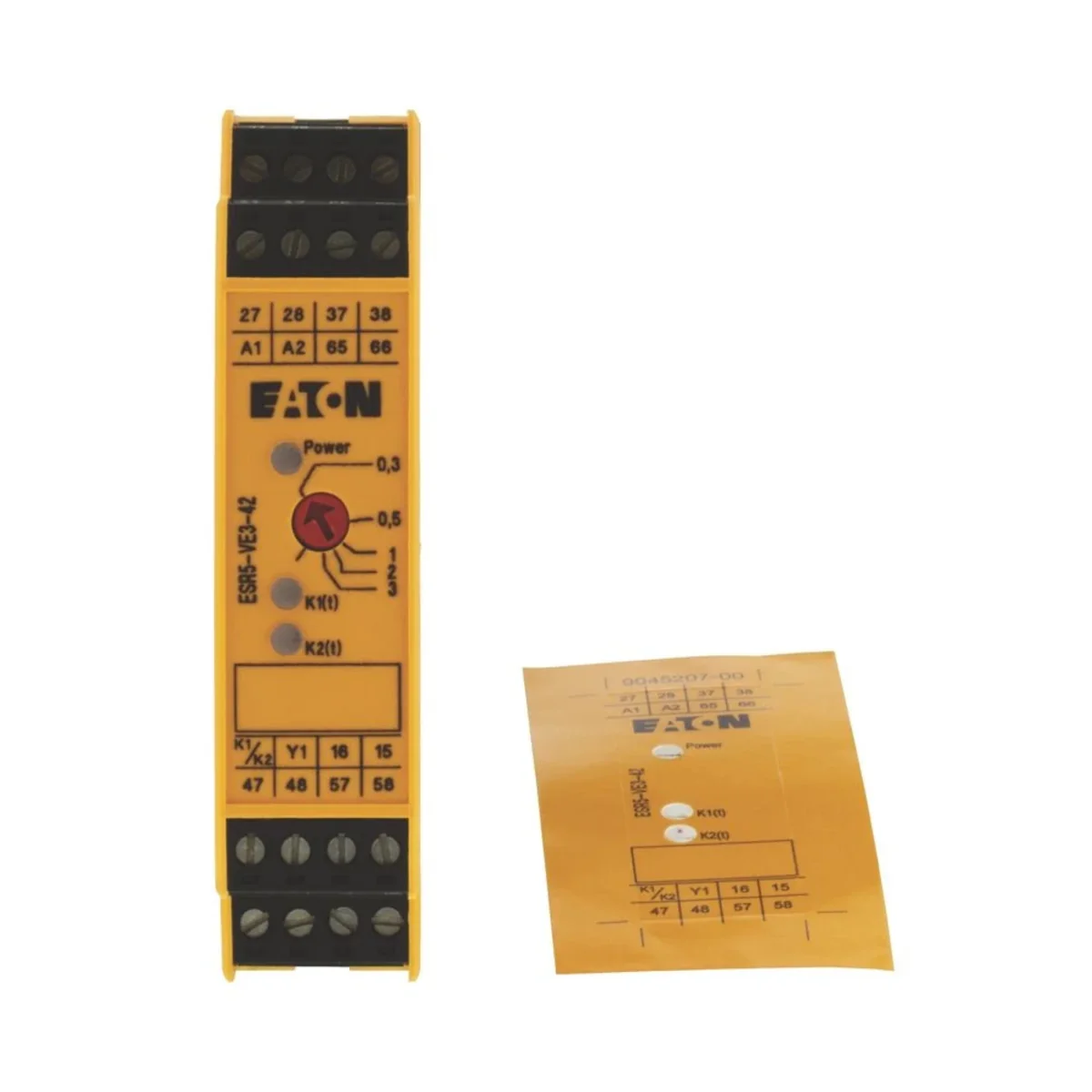

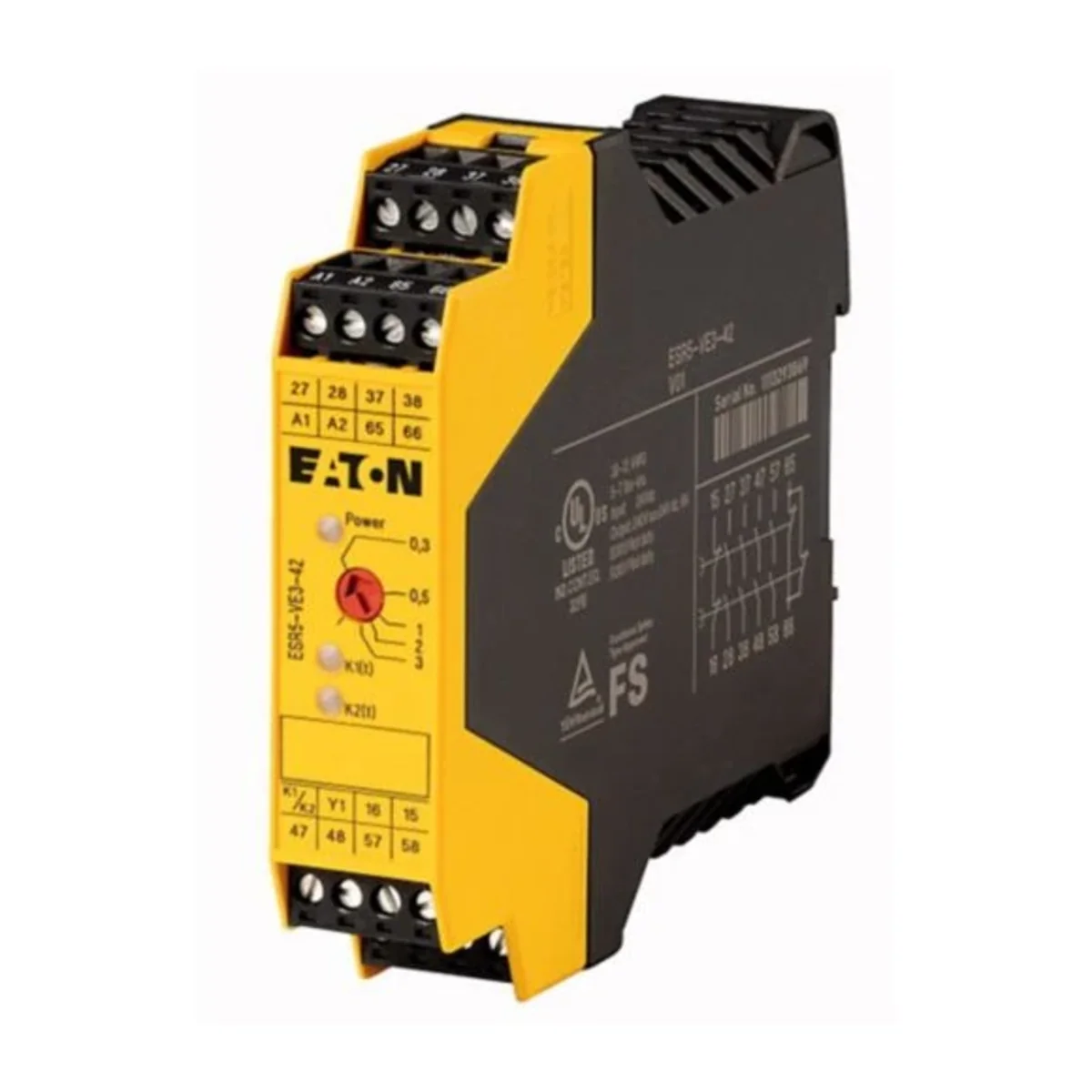

Moduł styków dodatkowych, 24VDC/AC, 4 ścieżek udostępniania o opóźnionym odpadaniu ESR5-VE3-42 118706

Indeks lokalny:
ATC036MOEL
Nr katalogowy:
118706
Kod EAN:
4015081168460
Producent: EATON
Rodzaj napięcia sterowniczego: DC
Cena:
323,91 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Moduł styków dodatkowych, o opóźnionym odpadaniu, do rozszerzania styków w zabezpieczających modułach logicznych i funkcji czasu, napięcie zasilające 24VDC, 4 ścieżek prądu zwalniającego (IEC/EN 60204 kategoria stop 1) - maksymalnie uzyskiwana jest kategoria stop aparatu podstawowego zgodnie IEC 61508 i IEC 60204, 2 ścieżek prądu sygnalizacyjnego, zabezpieczenie przed dotknięciem palcem zgodne z EN 50274 przy pionowym uruchamianiu od przodu, nadaje się do kat. 3 według EN 954-1 / PL d według EN ISO 13849-1 / SILCL3 według IEC 62061 / SIL3 według IEC61508, stopień ochrony IP20, miejsce montażu min IP54, atest TüV, pomiarowe napięcie udarowe 4 kV / izolacja bazowa (bezpieczne rozłączanie, wzmocniona izolacja i 6 kV między obwodem prądu wejściowego / zestykami rozwiernymi a ścieżkami prądu zwalniającego.)

Dane techniczne

  • Rodzaj napięcia sterowniczego
    DC

Pozostałe dane techniczne

  • Model
    Rozszerzony
  • Odpowiedni do kontroli obwodów awaryjnego stopu
    tak
  • Do kontroli czujników optoelektronicznych / kurtyn świetlnych
    nie
  • Odpowiedni do kontroli przełączników magnetycznych
    nie
  • Rodzaj połączenia elektrycznego
    Połączenie śrubowe
  • Znamionowe napięcie sterowania Us dla AC 50 Hz
    0 ... 26.4 V
  • Znamionowe napięcie sterowania Us dla DC
    0 ... 24 V
  • Z odłączalnymi zaciskami
    tak
  • Z wejściem startowym
    nie
  • Z pętlą sprzężenia zwrotnego
    tak
  • Liczba wyjść bezpieczeństwa, styk bezzwłoczny
    0
  • Liczba wyjść bezpieczeństwa, półprzewodnikowych bezzwłocznych
    0
  • Liczba wyjść sygnalizacyjnych, styk bezzwłoczny
    0
  • Liczba wyjść sygnalizacyjnych, półprzewodnikowych bezzwłocznych
    0
  • Typ bezpieczeństwa zgodnie z IEC 61496-1
    Brak
  • Poziom bezpieczeństwa SIL zgodnie z IEC 61508
    3
  • Certyfikat UL
    tak
  • Wysokość
    99 mm
  • Odpowiedni do kontroli wyłączników krańcowych
    tak
  • Odpowiedni do kontroli zaworów
    nie
  • Odpowiedni do kontroli czujników dotykowych
    nie
  • Odpowiedni do kontroli przełączników zbliżeniowych
    nie
  • Możliwość montażu na szynie
    tak
  • Znamionowe napięcie sterowania Us dla AC 60 Hz
    20.4 ... 26.4 V
  • Rodzaj napięcia sterowania
    DC
  • Liczba wejść
    1-kanałowe
  • Z funkcją wyciszenia
    nie
  • Opóźnienie wyzwalania
    0 ... 0 s
  • Liczba wyjść bezpieczeństwa, styk zwłoczny
    4
  • Liczba wyjść bezpieczeństwa, półprzewodnikowych zwłocznych
    0
  • Liczba wyjść sygnalizacyjnych, styk zwłoczny
    1
  • Liczba wyjść sygnalizacyjnych, półprzewodnikowych zwłocznych
    0
  • Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1
    Poziom d
  • Certyfikat BG BIA
    nie
  • Szerokość
    22.5 mm
  • Głębokość
    114.5 mm

Opakowania zbiorcze

Rodzaj opakowania Skrzynia
Ilość 1 szt.
Waga (kg) 0,236
Objętość (m3) 0,001
Szerokość (m) 0,110
Długość (m) 0,118
Głębokość (m) 0,039
