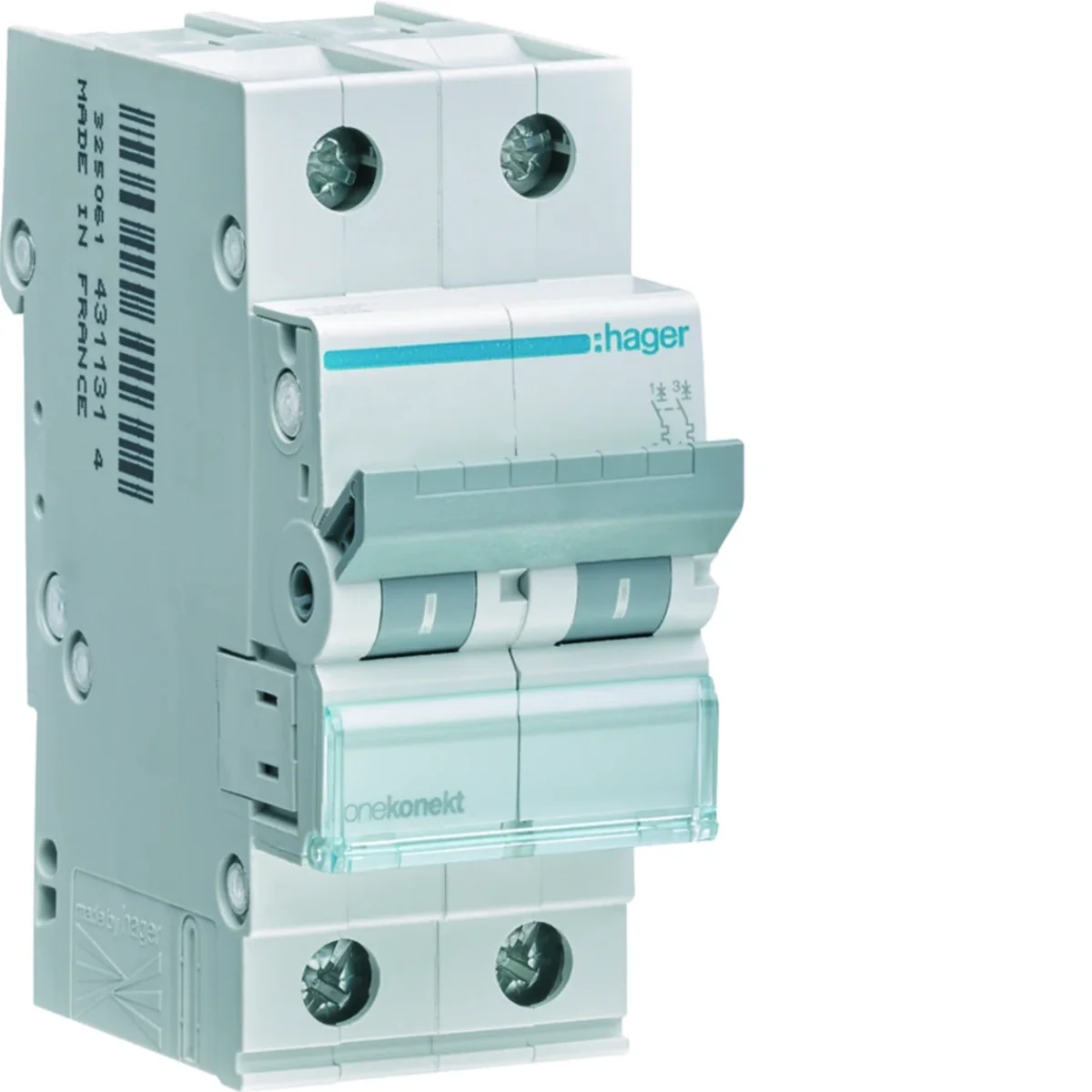

MCB Wyłącznik nadprądowy 6kA 2-biegunowy 13A charakterystyka B MBN213E
Indeks lokalny:
ABB070HAGE
Nr katalogowy:
MBN213E
Kod EAN:
3250614312908
Cena:
21,91 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj
Zapytaj o produkt
Opis produktu
Wyłącznik nadprądowy MCB do zabezpieczenia instalacji elektrycznej przed skutkami zwarć i przeciążeń. Może także służyć jako środek ochrony przed porażeniem elektrycznym - samoczynne wyłączenie w przypadku zwarcia o pomijalnej impedancji pomiędzy przewodem liniowym a częścią przewodzącą dostępną lub przewodem ochronnym.
Dane techniczne
-
CharakterystykaB
-
Głębokość [mm]70
-
Moment dokręcania [Nm]2,8
-
Prąd znamionowy [A]13
-
Stopień ochronyIP20
-
Straty mocy [W]4,6
-
Szerokość [mm]35
-
Wysokość [mm]83
-
Wytrzymałość mechaniczna (ilość cykli)20000
-
Znamionowa zwarciowa zdolność łączeniowa [kA]6
-
Znamionowa zwarciowa zdolność łączeniowa Icn [kA]6
-
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia3/5 In
-
Zwarciowy prąd wyłączalny graniczny na biegun dla 400V [kA]3
-
Prąd znamionowy w temperaturze 30°C [A]13
-
Prąd znamionowy w temperaturze 45°C [A]12,2
-
Prąd znamionowy w temperaturze 55°C [A]11,5
-
Prąd znamionowy w temperaturze 65°C [A]10,8
-
Zwarciowy prąd wyłączalny roboczy Ics [kA]6
-
Typ napięcia zasilającegoAC
-
Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie0,95
-
Liczba biegunów chronionych2
-
Częstotliwość znamionowa [Hz]60
-
Liczba biegunów2
-
Znamionowe napięcie izolacji [V]500
-
RodzinaMCB
-
Strata mocy [W]3,5
-
Straty mocy na biegun [W]2,3
-
Typ podłączeniaZe śrubą
-
Wytrzymałość elektryczna (ilość cykli)4000
-
Zakres temperatur pracy [°C]od -25 do 60
-
Znamionowe napięcie łączeniowe [V]230/400
-
Liczba modułów2
-
Zwarciowy prąd wyłączalny graniczny Icu dla 415V [kA]10
-
Prąd znamionowy w temperaturze 20°C [A]13,9
-
Prąd znamionowy w temperaturze 40°C [A]12,5
-
Prąd znamionowy w temperaturze 50°C [A]12
-
Prąd znamionowy w temperaturze 60°C [A]11,2
-
Prąd znamionowy w temperaturze 70°C [A]10,5
-
Temperatura magazynowania [°C]od -25 do 80
-
Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie1
-
Znamionowe napięcie udarowe [V]4000
-
PKWIU27.12.22.0
Pozostałe dane techniczne
-
Głębokość wbudowania70 mm
-
Liczba biegunów (całkowita)2
-
Prąd znamionowy13 A
-
Napięcie znamionowe izolacji Ui500 V
-
Rodzaj napięciaAC
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V10 kA
-
Klasa ograniczenia energii3
-
Kategoria przepięcia3
-
Możliwość dodatkowego wyposażeniatak
-
Stopień ochrony (IP)IP20
-
Przekrój przyłączanego przewodu wielożyłowego1 ... 25 mm²
-
Charakterystyka wyzwalaniaB
-
Liczba biegunów chronionych2
-
Napięcie znamionowe400 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp4 kV
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V6 kA
-
Zakres częstotliwości50 ... 60 Hz
-
Jednocześnie rozłączany biegun Nnie
-
Stopień zanieczyszczenia2
-
Szerokość wyrażona liczbą modułów2
-
Temperatura otoczenia w warunkach pracy-25 ... 70 °C
-
Przekrój przyłączanego przewodu jednodrutowego1 ... 35 mm²
Dane producenta
-
ProducentHAGER POLO Sp. z o. o.
-
Adres43-100 Tychy Fabryczna 10
-
Email
-
NIP6460015532
-
GLN5900009931532
Opakowania zbiorcze
| Rodzaj opakowania | Karton | Pakiet | Paleta | |
| Ilość | 1 szt. | 6 szt. | 72 szt. | 1728 szt. |
| Waga (kg) | 0,197 | 1,230 | 15,230 | 390,520 |
| Szerokość (m) | 0,035 | 0,100 | 0,315 | 0,800 |
| Długość (m) | 0,087 | 0,080 | 0,215 | 1,010 |
| Głębokość (m) | 0,073 | 0,225 | 0,365 | 1,200 |
