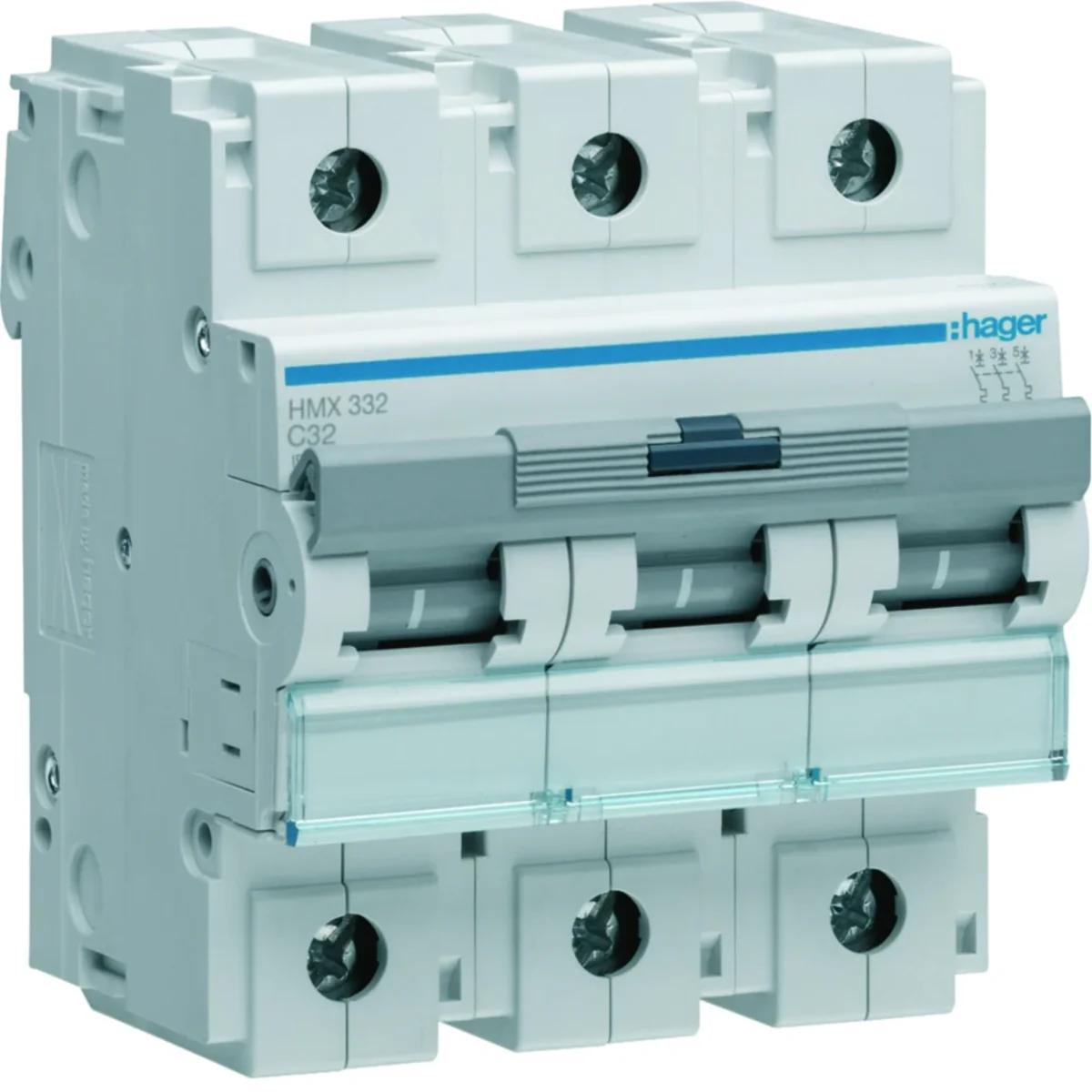

MCB Wyłącznik nadprądowy 50kA 3P C 32A HMX332
Indeks lokalny:
ABC075HAGE
Nr katalogowy:
HMX332
Kod EAN:
3250613232016
Cena:
1569,58 zł
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Drukuj
Zapytaj o produkt
Opis produktu
Wyłącznik nadprądowy MCB do zabezpieczenia instalacji elektrycznej przed skutkami zwarć i przeciążeń. Może także służyć jako środek ochrony przed porażeniem elektrycznym - samoczynne wyłączenie w przypadku zwarcia o pomijalnej impedancji pomiędzy przewodem liniowym a częścią przewodzącą dostępną lub przewodem ochronnym.
Dane techniczne
-
CharakterystykaC
-
Głębokość [mm]70
-
Moment dokręcania [Nm]3,5 do 5
-
Prąd znamionowy [A]32
-
Stopień ochronyIP20
-
Straty mocy [W]8,9
-
Szerokość [mm]80
-
Wysokość [mm]90
-
Wytrzymałość mechaniczna (ilość cykli)20000
-
Znamionowe napięcie łączeniowe [V]415
-
Liczba modułów4,5
-
Zwarciowy prąd wyłączalny graniczny Icu dla 230V [kA]50
-
Zwarciowy prąd wyłączalny graniczny Icu dla 400V [kA]50
-
Zwarciowy prąd wyłączalny graniczny na biegun dla 400V [kA]4,5
-
Temperatura magazynowania [°C]od -25 do 80
-
Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie1
-
Znamionowe napięcie udarowe [V]6000
-
Przekrój przewodu (linka) [mm²]1,5 - 35
-
PKWIU27.12.23.0
-
Częstotliwość znamionowa [Hz]60
-
Liczba biegunów3
-
Znamionowe napięcie izolacji [V]500
-
RodzinaMCB
-
Strata mocy [W]6
-
Straty mocy na biegun [W]3,03
-
Typ podłączeniaZaciski z systemem wyrównania
-
Wytrzymałość elektryczna (ilość cykli)4000
-
Zakres temperatur pracy [°C]od -5 do 60
-
Znamionowa zwarciowa zdolność łączeniowa Icn [kA]50
-
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia8,5/12,75 In
-
Zwarciowy prąd wyłączalny graniczny Icu dla 240V [kA]50
-
Zwarciowy prąd wyłączalny graniczny Icu dla 415V [kA]50
-
Zzwarciowy prąd wyłączalny eksploatacyjny Ics [%]50
-
Typ napięcia zasilającegoAC
-
Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie0,95
-
Liczba biegunów chronionych3
-
Przekrój przewodu (drut) [mm²]1,5 - 50
Pozostałe dane techniczne
-
Głębokość wbudowania70 mm
-
Liczba biegunów (całkowita)3
-
Prąd znamionowy32 A
-
Napięcie znamionowe izolacji Ui500 V
-
Rodzaj napięciaAC
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V50 kA
-
Klasa ograniczenia energii3
-
Kategoria przepięcia3
-
Możliwość dodatkowego wyposażeniatak
-
Stopień ochrony (IP)IP20
-
Przekrój przyłączanego przewodu wielożyłowego1 ... 50 mm²
-
Charakterystyka wyzwalaniaC
-
Liczba biegunów chronionych3
-
Napięcie znamionowe415 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp6 kV
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V50 kA
-
Zakres częstotliwości50 ... 60 Hz
-
Jednocześnie rozłączany biegun Nnie
-
Stopień zanieczyszczenia3
-
Szerokość wyrażona liczbą modułów4.5
-
Temperatura otoczenia w warunkach pracy-25 ... 70 °C
-
Przekrój przyłączanego przewodu jednodrutowego1 ... 70 mm²
Opakowania zbiorcze
| Rodzaj opakowania | Karton | Pakiet | Paleta | |
| Ilość | 1 szt. | 1 szt. | 12 szt. | 504 szt. |
| Waga (kg) | 0,585 | 0,600 | 7,411 | 336,262 |
| Szerokość (m) | 0,080 | 0,097 | 0,316 | 0,800 |
| Długość (m) | 0,090 | 0,082 | 0,092 | 0,794 |
| Głębokość (m) | 0,072 | 0,101 | 0,369 | 1,200 |
