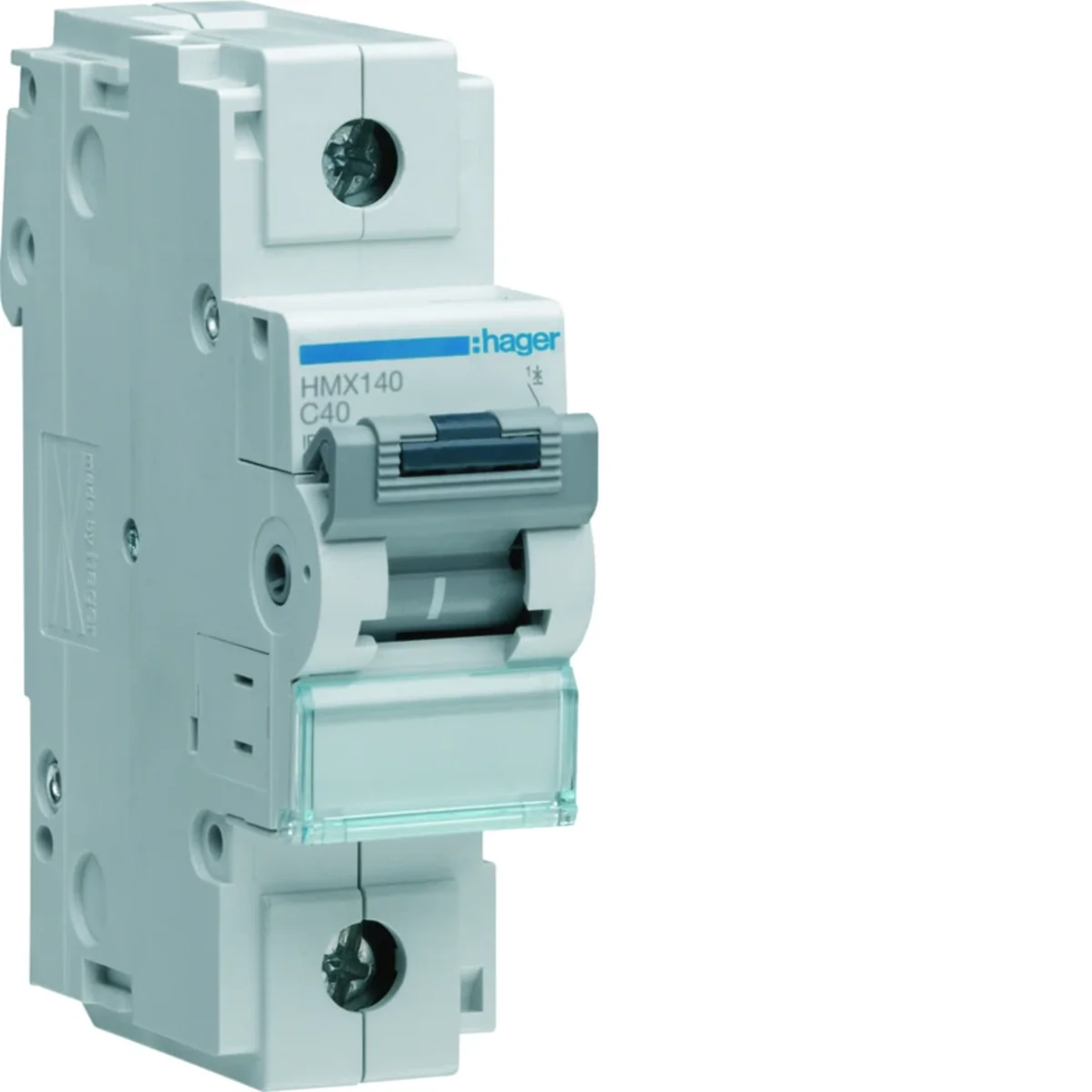

MCB Wyłącznik nadprądowy 50kA 1P C 40A HMX140

Name: MCB Wyłącznik nadprądowy 50kA 1P C 40A
Brand: HAGER
SKU: ABC060HAGE
Price: 622.65 PLN

local index:

ABC060HAGE

Catalog No:

HMX140

EAN code:

3250613231866

Click on the photo to enlarge

Manufacturer: HAGER

Charakterystyka: C

Częstotliwość znamionowa [Hz]: 60

Głębokość [mm]: 70

See full description

Price:

622,65 zł

brutto / pcs.

(including VAT 23%)

Delivery in 3h

up to 10 weeks (business days)

Pickup in 1h

Quantity pcs.

(multiplicity:

1

)

Add to inquiry

Add to clipboard

Print

Ask about the product

Product description Technical data Manufacturer details Bulk packaging Files to download

Product description

Wyłącznik nadprądowy MCB do zabezpieczenia instalacji elektrycznej przed skutkami zwarć i przeciążeń. Może także służyć jako środek ochrony przed porażeniem elektrycznym - samoczynne wyłączenie w przypadku zwarcia o pomijalnej impedancji pomiędzy przewodem liniowym a częścią przewodzącą dostępną lub przewodem ochronnym.

Technical data

Charakterystyka

C
Głębokość [mm]

70
Moment dokręcania [Nm]

3,5 do 5
Prąd znamionowy [A]

40
Stopień ochrony

IP20
Straty mocy [W]

3,64
Szerokość [mm]

27
Wysokość [mm]

90
Wytrzymałość mechaniczna (ilość cykli)

20000
Znamionowe napięcie łączeniowe [V]

240/415
Liczba modułów

1,5
Zwarciowy prąd wyłączalny graniczny Icu dla 230V [kA]

50
Zwarciowy prąd wyłączalny graniczny Icu dla 400V [kA]

50
Zwarciowy prąd wyłączalny graniczny na biegun dla 400V [kA]

4,5
Temperatura magazynowania [°C]

od -25 do 80
Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie

1
Znamionowe napięcie udarowe [V]

6000
Przekrój przewodu (linka) [mm²]

1,5 - 35
PKWIU

27.12.23.0

Częstotliwość znamionowa [Hz]

60
Liczba biegunów

1
Znamionowe napięcie izolacji [V]

500
Rodzina

MCB
Strata mocy [W]

7,5
Straty mocy na biegun [W]

3,64
Typ podłączenia

Zaciski z systemem wyrównania
Wytrzymałość elektryczna (ilość cykli)

4000
Zakres temperatur pracy [°C]

od -5 do 60
Znamionowa zwarciowa zdolność łączeniowa Icn [kA]

50
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia

9,1/13,6 In
Zwarciowy prąd wyłączalny graniczny Icu dla 240V [kA]

50
Zwarciowy prąd wyłączalny graniczny Icu dla 415V [kA]

50
Zzwarciowy prąd wyłączalny eksploatacyjny Ics [%]

50
Typ napięcia zasilającego

AC
Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie

0,95
Liczba biegunów chronionych

1
Przekrój przewodu (drut) [mm²]

1,5 - 50

Other technical data

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

1
Prąd znamionowy

40 A
Napięcie znamionowe izolacji Ui

500 V
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

50 kA
Klasa ograniczenia energii

3
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

tak
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 50 mm²

Charakterystyka wyzwalania

C
Liczba biegunów chronionych

1
Napięcie znamionowe

415 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

50 kA
Zakres częstotliwości

50 ... 60 Hz
Jednocześnie rozłączany biegun N

nie
Stopień zanieczyszczenia

3
Szerokość wyrażona liczbą modułów

1.5
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 70 mm²

Manufacturer details

Manufacturer

Hager Electro S.A.S.
Address

FR 67215 Obernai 123 boulevard d’Europe Francja
E-mail

wsparcie.klienta@hager.com

Bulk packaging

A kind of package	Karton	Pakiet	Paleta
Quantity	1 pcs.	36 pcs.	864 pcs.
Weight (kg)	0,200	7,200	172,800
Width (m)	0,080	0,310	0,800
Length (m)	0,040	0,100	1,010
Depth (m)	0,100	0,360	1,200

Files to download

25PL025_Instrukcja techniczna - Podstawy zabezpieczeń w .pdf

HMX140.pdf

PEP_HAGER_HAGE-00714-V01.pdf

HAGER_DEKLARACJA_CE_230_DE_2020_V1_0.pdf

XP1_CADENAS_DISJ125_6M5034B.pdf
