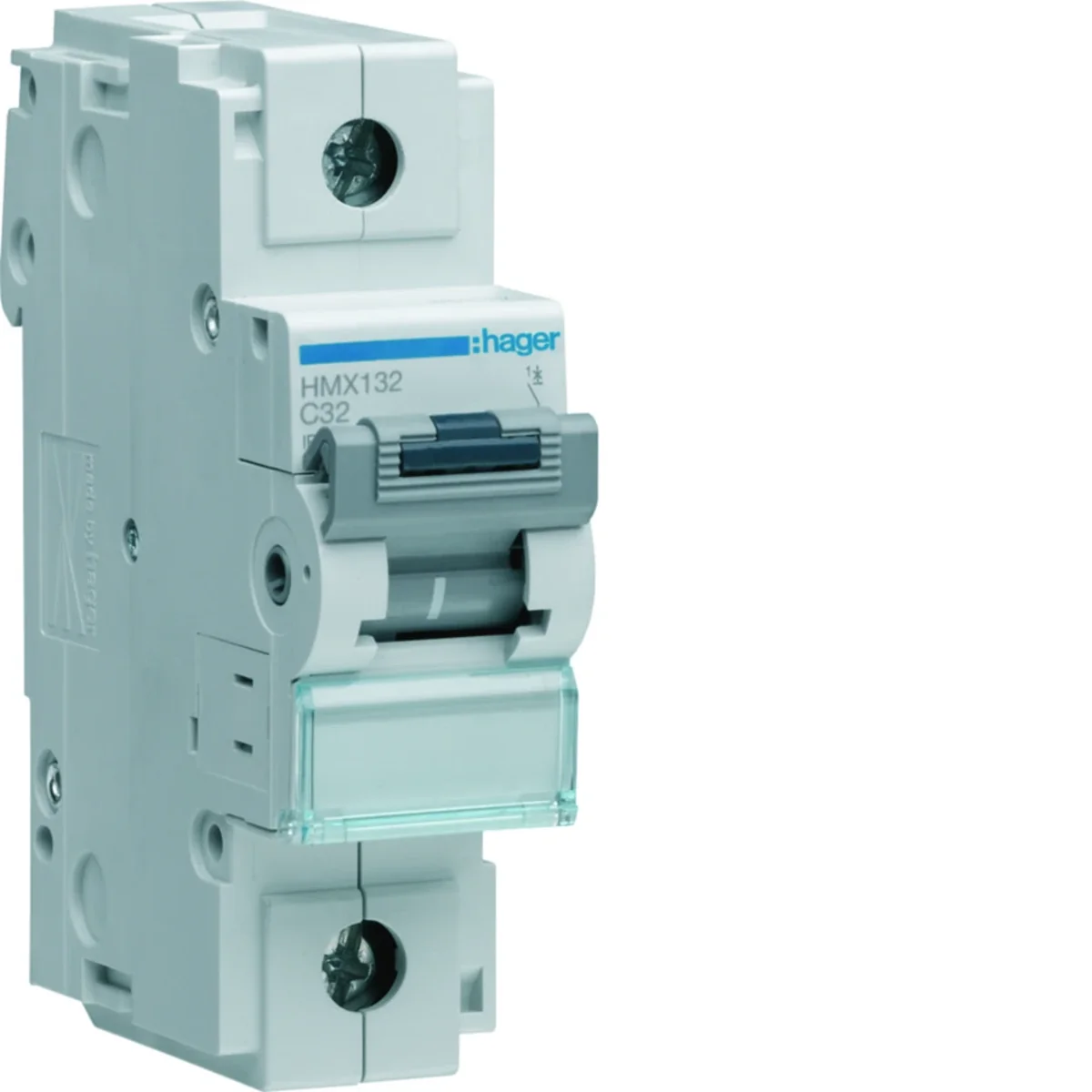

Name: MCB Wyłącznik nadprądowy 50kA 1P C 32A
Brand: HAGER
SKU: ABC059HAGE
Price: 137.06 PLN

Charakterystyka

C
Głębokość [mm]

70
Moment dokręcania [Nm]

3,5 do 5
Prąd znamionowy [A]

32
Stopień ochrony

IP20
Straty mocy [W]

2,88
Szerokość [mm]

27
Wysokość [mm]

90
Wytrzymałość mechaniczna (ilość cykli)

20000
Znamionowe napięcie łączeniowe [V]

240/415
Liczba modułów

1,5
Zwarciowy prąd wyłączalny graniczny Icu dla 230V [kA]

50
Zwarciowy prąd wyłączalny graniczny Icu dla 400V [kA]

50
Zwarciowy prąd wyłączalny graniczny na biegun dla 400V [kA]

4,5
Temperatura magazynowania [°C]

od -25 do 80
Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie

1
Znamionowe napięcie udarowe [V]

6000
Przekrój przewodu (linka) [mm²]

1,5 - 35
PKWIU

27.12.22.0

Częstotliwość znamionowa [Hz]

60
Liczba biegunów

1
Znamionowe napięcie izolacji [V]

500
Rodzina

MCB
Strata mocy [W]

6
Straty mocy na biegun [W]

2,88
Typ podłączenia

Zaciski z systemem wyrównania
Wytrzymałość elektryczna (ilość cykli)

4000
Zakres temperatur pracy [°C]

od -5 do 60
Znamionowa zwarciowa zdolność łączeniowa Icn [kA]

50
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia

8,5/12,75 In
Zwarciowy prąd wyłączalny graniczny Icu dla 240V [kA]

50
Zwarciowy prąd wyłączalny graniczny Icu dla 415V [kA]

50
Zzwarciowy prąd wyłączalny eksploatacyjny Ics [%]

50
Typ napięcia zasilającego

AC
Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie

0,95
Liczba biegunów chronionych

1
Przekrój przewodu (drut) [mm²]

1,5 - 50

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

1
Prąd znamionowy

32 A
Napięcie znamionowe izolacji Ui

500 V
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

50 kA
Klasa ograniczenia energii

3
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

tak
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 50 mm²

Charakterystyka wyzwalania

C
Liczba biegunów chronionych

1
Napięcie znamionowe

415 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

50 kA
Zakres częstotliwości

50 ... 60 Hz
Jednocześnie rozłączany biegun N

nie
Stopień zanieczyszczenia

3
Szerokość wyrażona liczbą modułów

1.5
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 70 mm²

MCB Wyłącznik nadprądowy 50kA 1P C 32A HMX132

Opis produktu
