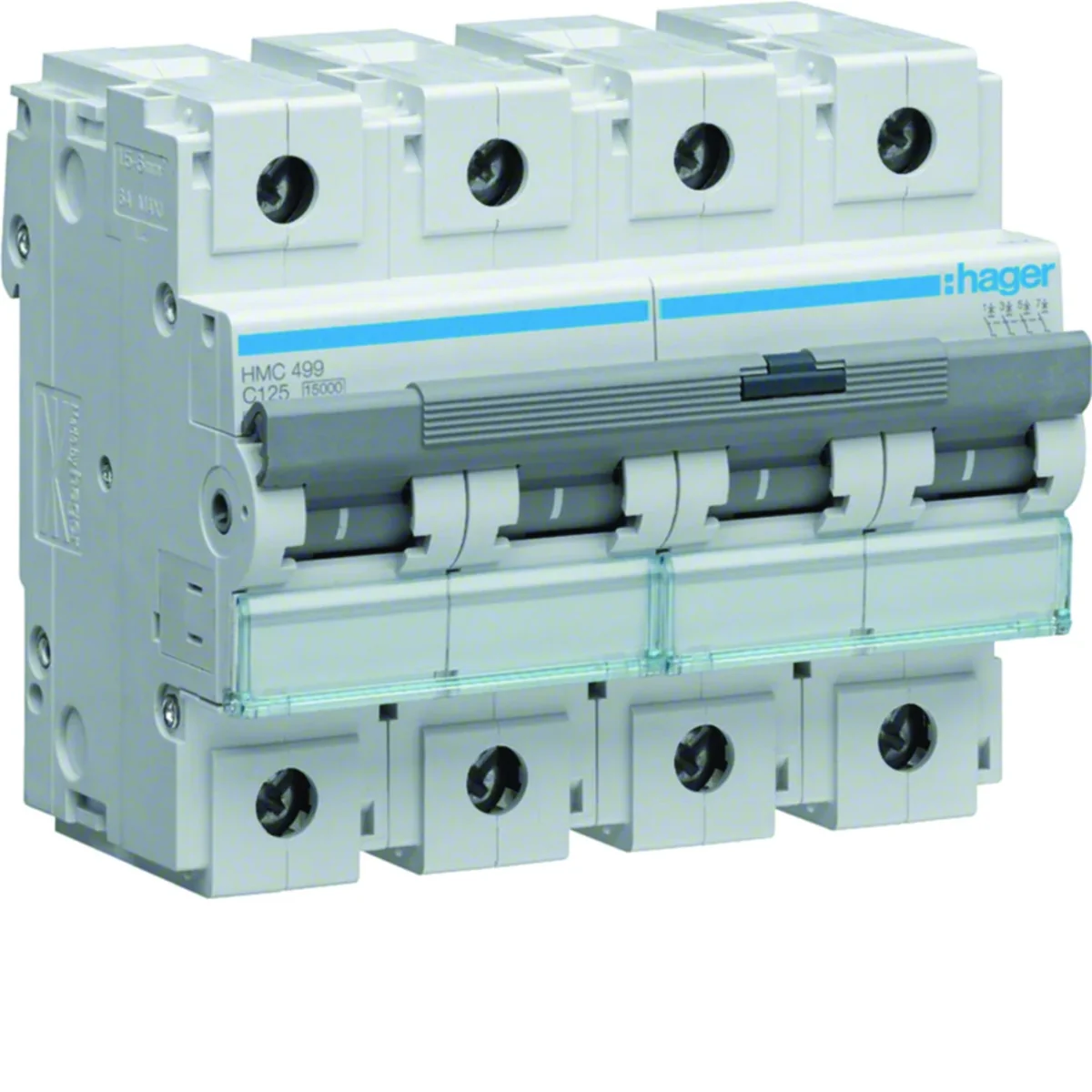

MCB Wyłącznik nadprądowy 15kA 4P C 125A HMC499
Indeks lokalny:
ABC038HAGE
Nr katalogowy:
HMC499
Kod EAN:
3250613230241
Cena:
1484,19 zł
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Drukuj
Zapytaj o produkt
Opis produktu
Wyłącznik nadprądowy MCB do zabezpieczenia instalacji elektrycznej przed skutkami zwarć i przeciążeń. Może także służyć jako środek ochrony przed porażeniem elektrycznym - samoczynne wyłączenie w przypadku zwarcia o pomijalnej impedancji pomiędzy przewodem liniowym a częścią przewodzącą dostępną lub przewodem ochronnym.
Dane techniczne
-
CharakterystykaC
-
Głębokość [mm]70
-
Moment dokręcania [Nm]3,5 do 5
-
Prąd znamionowy [A]125
-
Stopień ochronyIP20
-
Straty mocy [W]42,25
-
Szerokość [mm]106
-
Wysokość [mm]90
-
Wytrzymałość mechaniczna (ilość cykli)20000
-
Znamionowe napięcie łączeniowe [V]415
-
Liczba modułów6
-
Zwarciowy prąd wyłączalny graniczny Icu dla 230V [kA]15
-
Zwarciowy prąd wyłączalny graniczny Icu dla 400V [kA]15
-
Zwarciowy prąd wyłączalny graniczny na biegun dla 400V [kA]4,5
-
Prąd znamionowy w temperaturze 40°C [A]119
-
Prąd znamionowy w temperaturze 50°C [A]112
-
Prąd znamionowy w temperaturze 60°C [A]105,6
-
Zwarciowy prąd wyłączalny roboczy Ics [kA]7,5
-
Typ napięcia zasilającegoAC
-
Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie0,95
-
Liczba biegunów chronionych4
-
Przekrój przewodu (drut) [mm²]70
-
Częstotliwość znamionowa [Hz]60
-
Liczba biegunów4
-
Znamionowe napięcie izolacji [V]500
-
RodzinaMCB
-
Strata mocy [W]20
-
Straty mocy na biegun [W]11,56
-
Typ podłączeniaZaciski z systemem wyrównania
-
Wytrzymałość elektryczna (ilość cykli)4000
-
Zakres temperatur pracy [°C]od -5 do 60
-
Znamionowa zwarciowa zdolność łączeniowa Icn [kA]15
-
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia5/10 In
-
Zwarciowy prąd wyłączalny graniczny Icu dla 240V [kA]15
-
Zwarciowy prąd wyłączalny graniczny Icu dla 415V [kA]15
-
Prąd znamionowy w temperaturze 30°C [A]125
-
Prąd znamionowy w temperaturze 45°C [A]115,7
-
Prąd znamionowy w temperaturze 55°C [A]109,1
-
Zzwarciowy prąd wyłączalny eksploatacyjny Ics [%]50
-
Temperatura magazynowania [°C]od -25 do 80
-
Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie1
-
Znamionowe napięcie udarowe [V]6000
-
Przekrój przewodu (linka) [mm²]35
-
PKWIU27.12.22.0
Pozostałe dane techniczne
-
Głębokość wbudowania70 mm
-
Liczba biegunów (całkowita)4
-
Prąd znamionowy125 A
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V15 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V15 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V15 kA
-
Jednocześnie rozłączany biegun Nnie
-
Stopień zanieczyszczenia3
-
Szerokość wyrażona liczbą modułów6
-
Temperatura otoczenia w warunkach pracy-25 ... 70 °C
-
Przekrój przyłączanego przewodu jednodrutowego1 ... 70 mm²
-
Charakterystyka wyzwalaniaC
-
Liczba biegunów chronionych4
-
Napięcie znamionowe415 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp6 kV
-
Rodzaj napięciaAC
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V15 kA
-
Zakres częstotliwości50 ... 60 Hz
-
Kategoria przepięcia3
-
Możliwość dodatkowego wyposażeniatak
-
Stopień ochrony (IP)IP20
-
Przekrój przyłączanego przewodu wielożyłowego1 ... 50 mm²
Opakowania zbiorcze
| Rodzaj opakowania | Karton | Pakiet | Paleta | |
| Ilość | 1 szt. | 1 szt. | 12 szt. | 504 szt. |
| Waga (kg) | 0,949 | 0,950 | 11,548 | 508,016 |
| Szerokość (m) | 0,106 | 0,100 | 0,305 | 0,800 |
| Długość (m) | 0,090 | 0,089 | 0,125 | 1,326 |
| Głębokość (m) | 0,072 | 0,124 | 0,360 | 1,200 |
