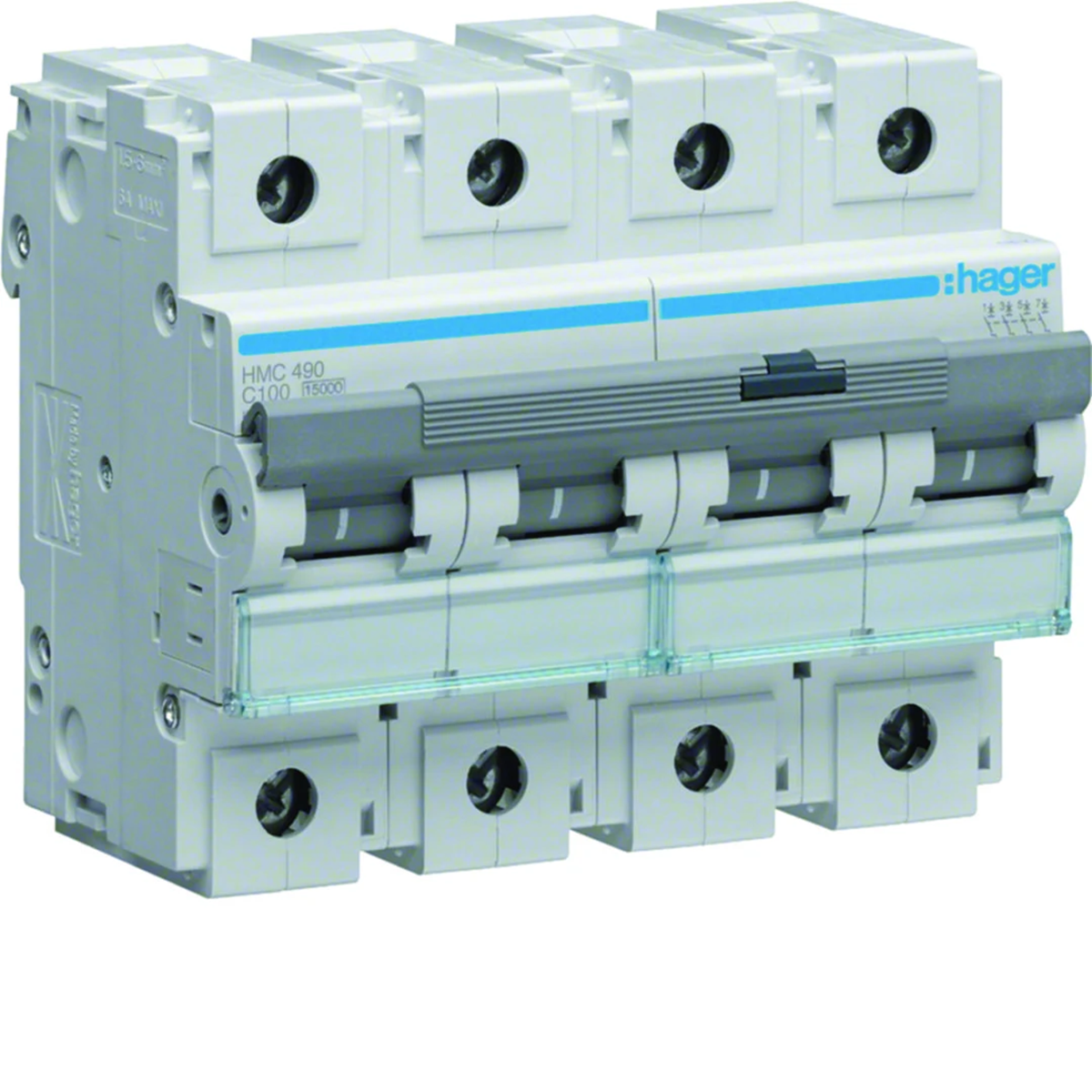

MCB Wyłącznik nadprądowy 15kA 4P C 100A HMC490
Indeks lokalny:
ABC037HAGE
Nr katalogowy:
HMC490
Kod EAN:
3250613230234
Cena:
363,23 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do zapytania ofertowego
Dodaj do schowka
Drukuj
Zapytaj o produkt
Opis produktu
Wyłącznik nadprądowy MCB do zabezpieczenia instalacji elektrycznej przed skutkami zwarć i przeciążeń. Może także służyć jako środek ochrony przed porażeniem elektrycznym - samoczynne wyłączenie w przypadku zwarcia o pomijalnej impedancji pomiędzy przewodem liniowym a częścią przewodzącą dostępną lub przewodem ochronnym.
Dane techniczne
-
CharakterystykaC
-
Głębokość [mm]70
-
Moment dokręcania [Nm]3,5 do 5
-
Prąd znamionowy [A]100
-
Stopień ochronyIP20
-
Straty mocy [W]28,1
-
Szerokość [mm]106
-
Wysokość [mm]90
-
Wytrzymałość mechaniczna (ilość cykli)20000
-
Znamionowe napięcie łączeniowe [V]415
-
Liczba modułów6
-
Zwarciowy prąd wyłączalny graniczny Icu dla 230V [kA]15
-
Zwarciowy prąd wyłączalny graniczny Icu dla 400V [kA]15
-
Zwarciowy prąd wyłączalny graniczny na biegun dla 400V [kA]4,5
-
Prąd znamionowy w temperaturze 30°C [A]100
-
Prąd znamionowy w temperaturze 45°C [A]89,4
-
Prąd znamionowy w temperaturze 55°C [A]81,6
-
Zzwarciowy prąd wyłączalny eksploatacyjny Ics [%]50
-
Temperatura magazynowania [°C]od -25 do 80
-
Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie1
-
Znamionowe napięcie udarowe [V]6000
-
Przekrój przewodu (linka) [mm²]35
-
PKWIU27.12.22.0
-
Częstotliwość znamionowa [Hz]60
-
Liczba biegunów4
-
Znamionowe napięcie izolacji [V]500
-
RodzinaMCB
-
Strata mocy [W]15
-
Straty mocy na biegun [W]7,74
-
Typ podłączeniaZaciski z systemem wyrównania
-
Wytrzymałość elektryczna (ilość cykli)4000
-
Zakres temperatur pracy [°C]od -5 do 60
-
Znamionowa zwarciowa zdolność łączeniowa Icn [kA]15
-
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia5/10 In
-
Zwarciowy prąd wyłączalny graniczny Icu dla 240V [kA]15
-
Zwarciowy prąd wyłączalny graniczny Icu dla 415V [kA]15
-
Prąd znamionowy w temperaturze 20°C [A]108
-
Prąd znamionowy w temperaturze 40°C [A]93,1
-
Prąd znamionowy w temperaturze 50°C [A]85,6
-
Prąd znamionowy w temperaturze 60°C [A]77,5
-
Zwarciowy prąd wyłączalny roboczy Ics [kA]7,5
-
Typ napięcia zasilającegoAC
-
Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie0,95
-
Liczba biegunów chronionych4
-
Przekrój przewodu (drut) [mm²]70
Pozostałe dane techniczne
-
Głębokość wbudowania70 mm
-
Liczba biegunów (całkowita)4
-
Prąd znamionowy100 A
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V15 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V15 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V15 kA
-
Jednocześnie rozłączany biegun Nnie
-
Stopień zanieczyszczenia3
-
Szerokość wyrażona liczbą modułów6
-
Temperatura otoczenia w warunkach pracy-25 ... 70 °C
-
Przekrój przyłączanego przewodu jednodrutowego1 ... 70 mm²
-
Charakterystyka wyzwalaniaC
-
Liczba biegunów chronionych4
-
Napięcie znamionowe415 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp6 kV
-
Rodzaj napięciaAC
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V15 kA
-
Zakres częstotliwości50 ... 60 Hz
-
Kategoria przepięcia3
-
Możliwość dodatkowego wyposażeniatak
-
Stopień ochrony (IP)IP20
-
Przekrój przyłączanego przewodu wielożyłowego1 ... 50 mm²
Dane producenta
-
ProducentHager Electro S.A.S.
-
AdresFR 67215 Obernai 123 boulevard d’Europe Francja
Opakowania zbiorcze
| Rodzaj opakowania | Karton | Pakiet | Paleta | Karton | Pakiet | Paleta |
| Ilość | 1 szt. | 12 szt. | 504 szt. | 1 szt. | 12 szt. | 504 szt. |
| Waga (kg) | 0,940 | 11,380 | 478,290 | 0,940 | 11,380 | 478,290 |
| Szerokość (m) | 0,100 | 0,300 | 0,800 | 0,100 | 0,300 | 0,800 |
| Długość (m) | 0,080 | 0,120 | 1,050 | 0,080 | 0,120 | 1,050 |
| Głębokość (m) | 0,120 | 0,360 | 1,200 | 0,120 | 0,360 | 1,200 |
