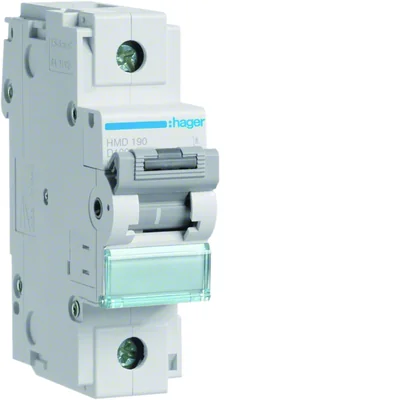

MCB Wyłącznik nadprądowy 15kA 1P D 100A HMD190
Místní index:
ABD026HAGE
Katalogové číslo.:
HMD190
EAN kód:
3250613230265
Cena:
486,42 zł
brutto / kusů.
(včetně DPH 23%)
Dodání do 3 hodin
Vyzvednutí za 1h
Množství kusů.
(vícenásobné:
1
)
Přidat do žádosti o cenovou nabídku
Přidat do schránky
Vytisknout
Dotaz na výrobek
Popis produktu
Wyłącznik nadprądowy MCB do zabezpieczenia instalacji elektrycznej przed skutkami zwarć i przeciążeń. Może także służyć jako środek ochrony przed porażeniem elektrycznym - samoczynne wyłączenie w przypadku zwarcia o pomijalnej impedancji pomiędzy przewodem liniowym a częścią przewodzącą dostępną lub przewodem ochronnym.
Technické údaje
-
CharakterystykaD
-
Głębokość [mm]70
-
Moment dokręcania [Nm]3,5 do 5
-
Prąd znamionowy [A]100
-
Stopień ochronyIP20
-
Straty mocy [W]6,48
-
Szerokość [mm]27
-
Wysokość [mm]90
-
Wytrzymałość mechaniczna (ilość cykli)20000
-
Znamionowe napięcie łączeniowe [V]240/415
-
Liczba modułów1,5
-
Zwarciowy prąd wyłączalny graniczny Icu dla 230V [kA]15
-
Zwarciowy prąd wyłączalny graniczny Icu dla 400V [kA]15
-
Zwarciowy prąd wyłączalny graniczny na biegun dla 400V [kA]4,5
-
Prąd znamionowy w temperaturze 30°C [A]100
-
Prąd znamionowy w temperaturze 45°C [A]89,4
-
Prąd znamionowy w temperaturze 55°C [A]81,6
-
Zzwarciowy prąd wyłączalny eksploatacyjny Ics [%]50
-
Temperatura magazynowania [°C]od -25 do 80
-
Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie1
-
Znamionowe napięcie udarowe [V]6000
-
Przekrój przewodu (linka) [mm²]35
-
PKWIU27.12.22.0
-
Częstotliwość znamionowa [Hz]60
-
Liczba biegunów1
-
Znamionowe napięcie izolacji [V]500
-
RodzinaMCB
-
Strata mocy [W]15
-
Straty mocy na biegun [W]6,48
-
Typ podłączeniaZaciski z systemem wyrównania
-
Wytrzymałość elektryczna (ilość cykli)4000
-
Zakres temperatur pracy [°C]od -5 do 60
-
Znamionowa zwarciowa zdolność łączeniowa Icn [kA]15
-
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia10/20 In
-
Zwarciowy prąd wyłączalny graniczny Icu dla 240V [kA]15
-
Zwarciowy prąd wyłączalny graniczny Icu dla 415V [kA]15
-
Prąd znamionowy w temperaturze 20°C [A]108
-
Prąd znamionowy w temperaturze 40°C [A]93,1
-
Prąd znamionowy w temperaturze 50°C [A]85,6
-
Prąd znamionowy w temperaturze 60°C [A]77,5
-
Zwarciowy prąd wyłączalny roboczy Ics [kA]7,5
-
Typ napięcia zasilającegoAC
-
Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie0,95
-
Liczba biegunów chronionych1
-
Przekrój przewodu (drut) [mm²]70
Další technické údaje
-
Głębokość wbudowania70 mm
-
Liczba biegunów (całkowita)1
-
Prąd znamionowy100 A
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V15 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V15 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V15 kA
-
Jednocześnie rozłączany biegun Nnie
-
Stopień zanieczyszczenia3
-
Szerokość wyrażona liczbą modułów1.5
-
Temperatura otoczenia w warunkach pracy-25 ... 70 °C
-
Przekrój przyłączanego przewodu jednodrutowego1 ... 70 mm²
-
Charakterystyka wyzwalaniaD
-
Liczba biegunów chronionych1
-
Napięcie znamionowe415 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp6 kV
-
Rodzaj napięciaAC
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V15 kA
-
Zakres częstotliwości50 ... 60 Hz
-
Kategoria przepięcia3
-
Możliwość dodatkowego wyposażeniatak
-
Stopień ochrony (IP)IP20
-
Przekrój przyłączanego przewodu wielożyłowego1 ... 50 mm²
Podrobnosti o výrobci
-
VýrobceHager Electro S.A.S.
-
AdresaFR 67215 Obernai 123 boulevard d’Europe Francja
-
E-mail
Velkoobjemová balení
| Typ obalu | Karton | Pakiet | Paleta |
| Množství | 1 kusů. | 36 kusů. | 1512 kusů. |
| Hmotnost (kg) | 0,240 | 8,640 | 362,880 |
| Šířka (m) | 0,080 | 0,310 | 0,800 |
| Délka (m) | 0,040 | 0,130 | 1,050 |
| Hloubka (m) | 0,100 | 0,360 | 1,200 |
