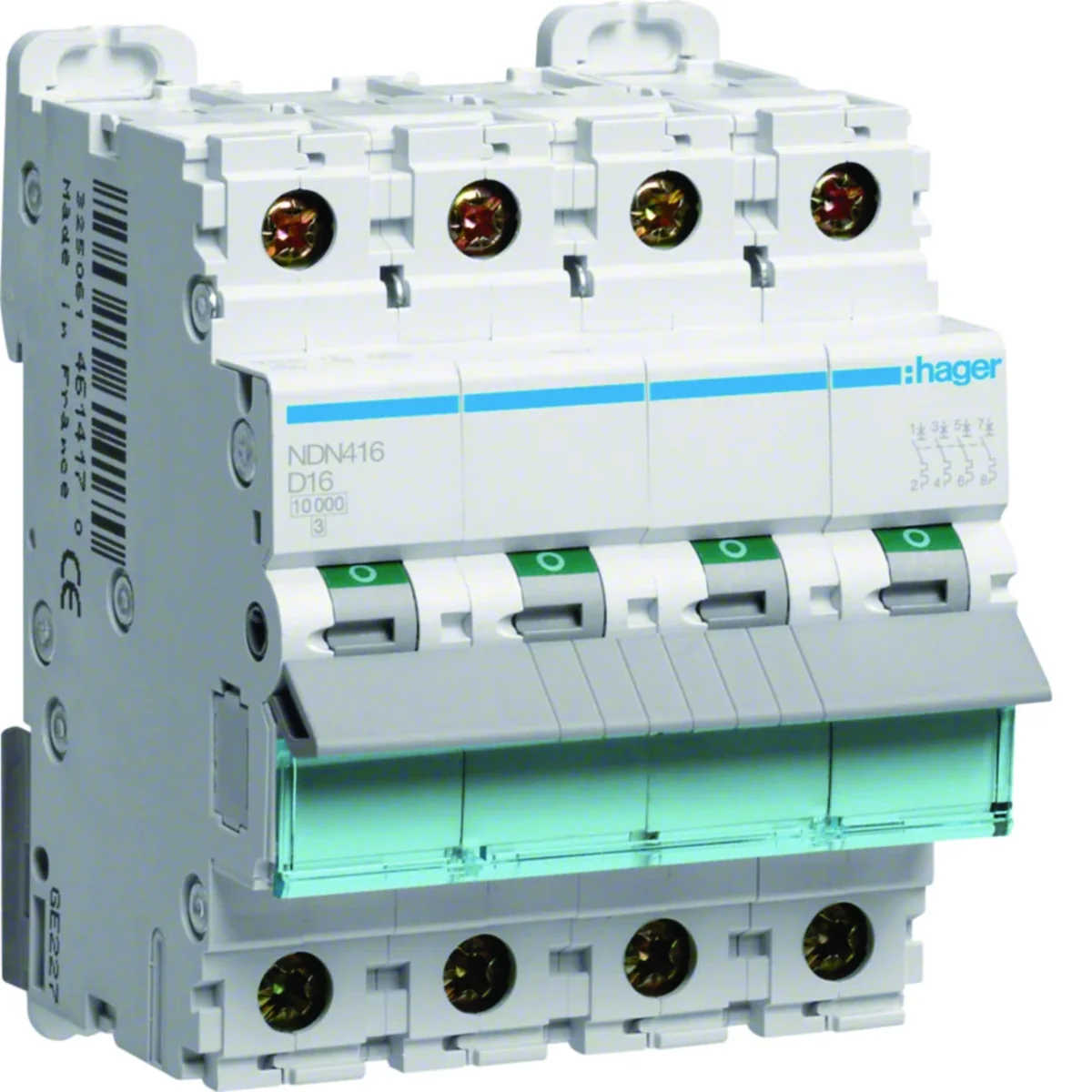

Name: MCB Wyłącznik nadprądowy 10kA 4-biegunowy 16A charakterystyka D
Brand: HAGER
SKU: ABD052HAGE
Price: 80.09 PLN

Charakterystyka

D
Liczba biegunów

4
Znamionowe napięcie izolacji [V]

500
Rodzina

MCB
Strata mocy [W]

3,5
Straty mocy na biegun [W]

2,79
Wysokość [mm]

83
Wytrzymałość mechaniczna (ilość cykli)

20000
Znamionowa zwarciowa zdolność łączeniowa [kA]

10
Zwarciowa zdolność wyłączenia [kA]

10
Maksymalne napięcie pracy [V]

440
Pojemność zacisku wejściowego (linka) [mm²]

1/25
Pojemność zacisku wyjściowego (linka) [mm²]

1/25
Zwarciowy prąd wyłączalny graniczny Icu dla 230V [kA]

30
Zwarciowy prąd wyłączalny graniczny Icu dla 400V [kA]

15
Prąd znamionowy w temperaturze 30°C [A]

16
Prąd znamionowy w temperaturze 45°C [A]

14,38
Prąd znamionowy w temperaturze 55°C [A]

13,19
Prąd znamionowy w temperaturze 65°C [A]

11,89
Temperatura magazynowania [°C]

od -25 do 80
Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie

1
Znamionowe napięcie udarowe [V]

6000
PKWIU

27.12.22.0

Głębokość [mm]

70
Moment dokręcania [Nm]

2,8
Prąd znamionowy [A]

16
Stopień ochrony

IP20
Straty mocy [W]

11,08
Szerokość [mm]

70
Wytrzymałość elektryczna (ilość cykli)

4000
Zakres temperatur pracy [°C]

od -25 do 60
Znamionowe napięcie łączeniowe [V]

415
Liczba modułów

4
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia

10/14,4 In
Pojemność zacisku wejściowego (drut) [mm²]

1/35
Pojemność zacisku wyjściowego (drut) [mm²]

1/35
Zwarciowy prąd wyłączalny graniczny Icu dla 240V [kA]

30
Prąd znamionowy w temperaturze 20°C [A]

16,86
Prąd znamionowy w temperaturze 40°C [A]

14,94
Prąd znamionowy w temperaturze 50°C [A]

13,8
Prąd znamionowy w temperaturze 60°C [A]

12,56
Prąd znamionowy w temperaturze 70°C [A]

11,18
Typ napięcia zasilającego

AC
Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie

0,95
Liczba biegunów chronionych

4

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

4
Prąd znamionowy

16 A
Napięcie znamionowe izolacji Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

15 kA
Jednocześnie rozłączany biegun N

nie
Stopień zanieczyszczenia

2
Szerokość wyrażona liczbą modułów

4
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 35 mm²

Charakterystyka wyzwalania

D
Liczba biegunów chronionych

4
Napięcie znamionowe

400 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

30 kA
Zakres częstotliwości

50 ... 60 Hz
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

tak
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 25 mm²

MCB Wyłącznik nadprądowy 10kA 4-biegunowy 16A charakterystyka D NDN416

Opis produktu
