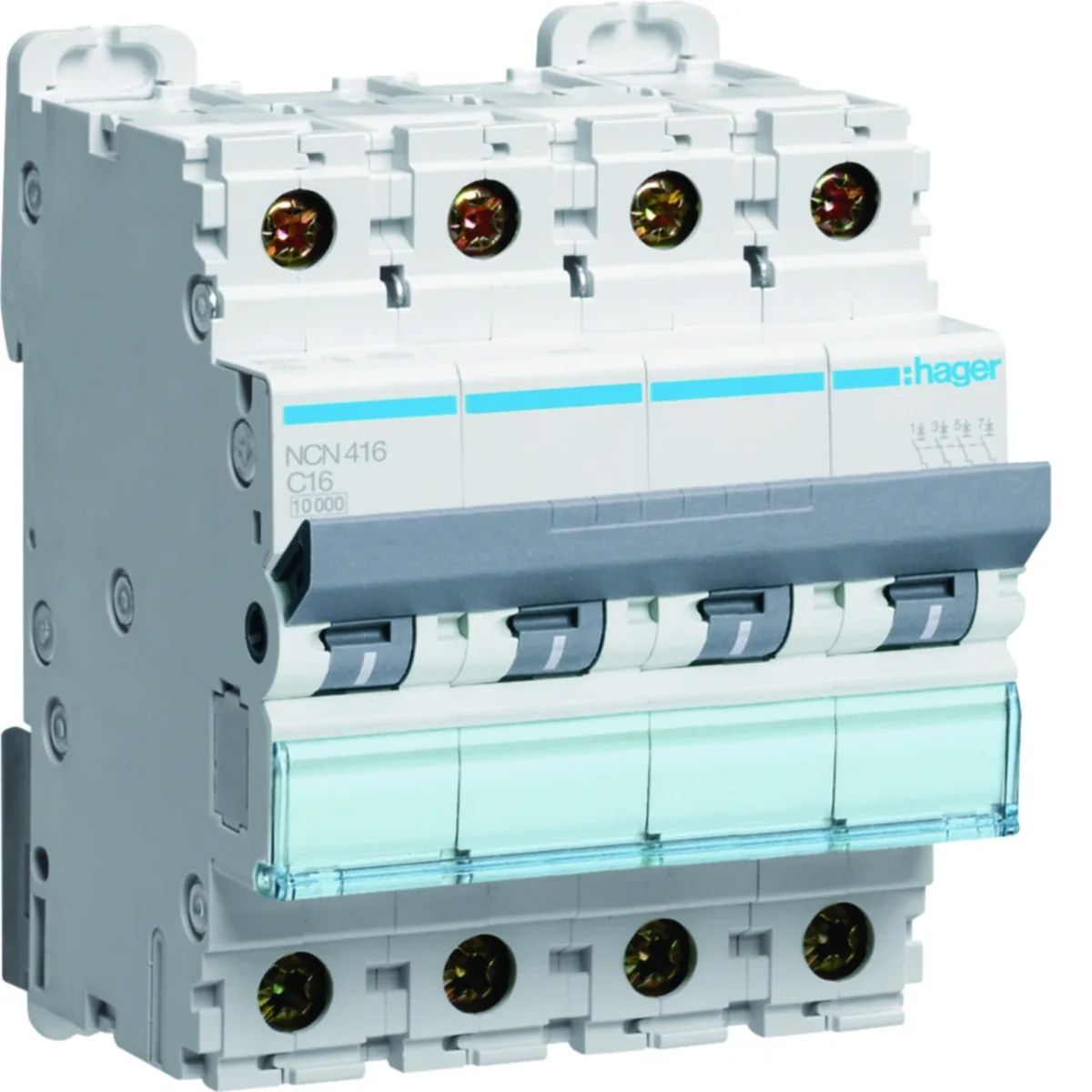

MCB Wyłącznik nadprądowy 10kA 4-biegunowy 16A charakterystyka C NCN416
Lokaler Index:
ABC184HAGE
Katalognummer:
NCN416
EAN-Code:
3250614615078
Preis:
313,40 zł
brutto / stk.
(inklusive MwSt 23%)
Auf Bestellung
Menge stk.
(mehrere:
1
)
Zur Angebotsanfrage hinzufügen
Zur Zwischenablage hinzufügen
Drucken
Fragen Sie nach dem Produkt
Produktbeschreibung
Wyłącznik nadprądowy MCB do zabezpieczenia instalacji elektrycznej przed skutkami zwarć i przeciążeń. Może także służyć jako środek ochrony przed porażeniem elektrycznym - samoczynne wyłączenie w przypadku zwarcia o pomijalnej impedancji pomiędzy przewodem liniowym a częścią przewodzącą dostępną lub przewodem ochronnym.
Technische Daten
-
CharakterystykaC
-
Liczba biegunów4
-
Znamionowe napięcie izolacji [V]500
-
RodzinaMCB
-
Strata mocy [W]3,5
-
Straty mocy na biegun [W]2,79
-
Wysokość [mm]83
-
Wytrzymałość mechaniczna (ilość cykli)20000
-
Znamionowa zwarciowa zdolność łączeniowa [kA]10
-
Zwarciowa zdolność wyłączenia [kA]10
-
Maksymalne napięcie pracy [V]440
-
Pojemność zacisku wejściowego (linka) [mm²]1/25
-
Pojemność zacisku wyjściowego (linka) [mm²]1/25
-
Zwarciowy prąd wyłączalny graniczny Icu dla 230V [kA]30
-
Zwarciowy prąd wyłączalny graniczny Icu dla 400V [kA]15
-
Prąd znamionowy w temperaturze 30°C [A]16
-
Prąd znamionowy w temperaturze 45°C [A]14,38
-
Prąd znamionowy w temperaturze 55°C [A]13,19
-
Prąd znamionowy w temperaturze 65°C [A]11,89
-
Temperatura magazynowania [°C]od -25 do 80
-
Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie1
-
Znamionowe napięcie udarowe [V]6000
-
PKWIU27.12.22.0
-
Głębokość [mm]70
-
Moment dokręcania [Nm]2,8
-
Prąd znamionowy [A]16
-
Stopień ochronyIP20
-
Straty mocy [W]11,08
-
Szerokość [mm]70
-
Wytrzymałość elektryczna (ilość cykli)4000
-
Zakres temperatur pracy [°C]od -25 do 60
-
Znamionowe napięcie łączeniowe [V]415
-
Liczba modułów4
-
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia5/10 In
-
Pojemność zacisku wejściowego (drut) [mm²]1/35
-
Pojemność zacisku wyjściowego (drut) [mm²]1/35
-
Zwarciowy prąd wyłączalny graniczny Icu dla 240V [kA]30
-
Prąd znamionowy w temperaturze 20°C [A]16,86
-
Prąd znamionowy w temperaturze 40°C [A]14,94
-
Prąd znamionowy w temperaturze 50°C [A]13,8
-
Prąd znamionowy w temperaturze 60°C [A]12,56
-
Prąd znamionowy w temperaturze 70°C [A]11,18
-
Typ napięcia zasilającegoAC
-
Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie0,95
-
Liczba biegunów chronionych4
Weitere technische Daten
-
Głębokość wbudowania70 mm
-
Liczba biegunów (całkowita)4
-
Prąd znamionowy16 A
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V10 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V10 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V15 kA
-
Klasa ograniczenia energii3
-
Kategoria przepięcia3
-
Możliwość dodatkowego wyposażeniatak
-
Stopień ochrony (IP)IP20
-
Przekrój przyłączanego przewodu wielożyłowego1 ... 25 mm²
-
Charakterystyka wyzwalaniaC
-
Liczba biegunów chronionych4
-
Napięcie znamionowe400 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp6 kV
-
Rodzaj napięciaAC
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V30 kA
-
Zakres częstotliwości50 ... 60 Hz
-
Jednocześnie rozłączany biegun Nnie
-
Stopień zanieczyszczenia2
-
Szerokość wyrażona liczbą modułów4
-
Temperatura otoczenia w warunkach pracy-25 ... 70 °C
-
Przekrój przyłączanego przewodu jednodrutowego1 ... 35 mm²
Hersteller-Details
-
HerstellerHager Electro S.A.S.
-
AdresseFR 67215 Obernai 123 boulevard d’Europe Francja
-
E-Mail
Großpackungen
| Eine Art Paket | Karton | Pakiet | Paleta |
| Menge | 3 stk. | 36 stk. | 864 stk. |
| Gewicht (kg) | 1,280 | 15,370 | 368,920 |
| Breite (m) | 0,090 | 0,310 | 0,800 |
| Länge (m) | 0,080 | 0,210 | 1,050 |
| Tiefe (m) | 0,230 | 0,360 | 1,200 |
