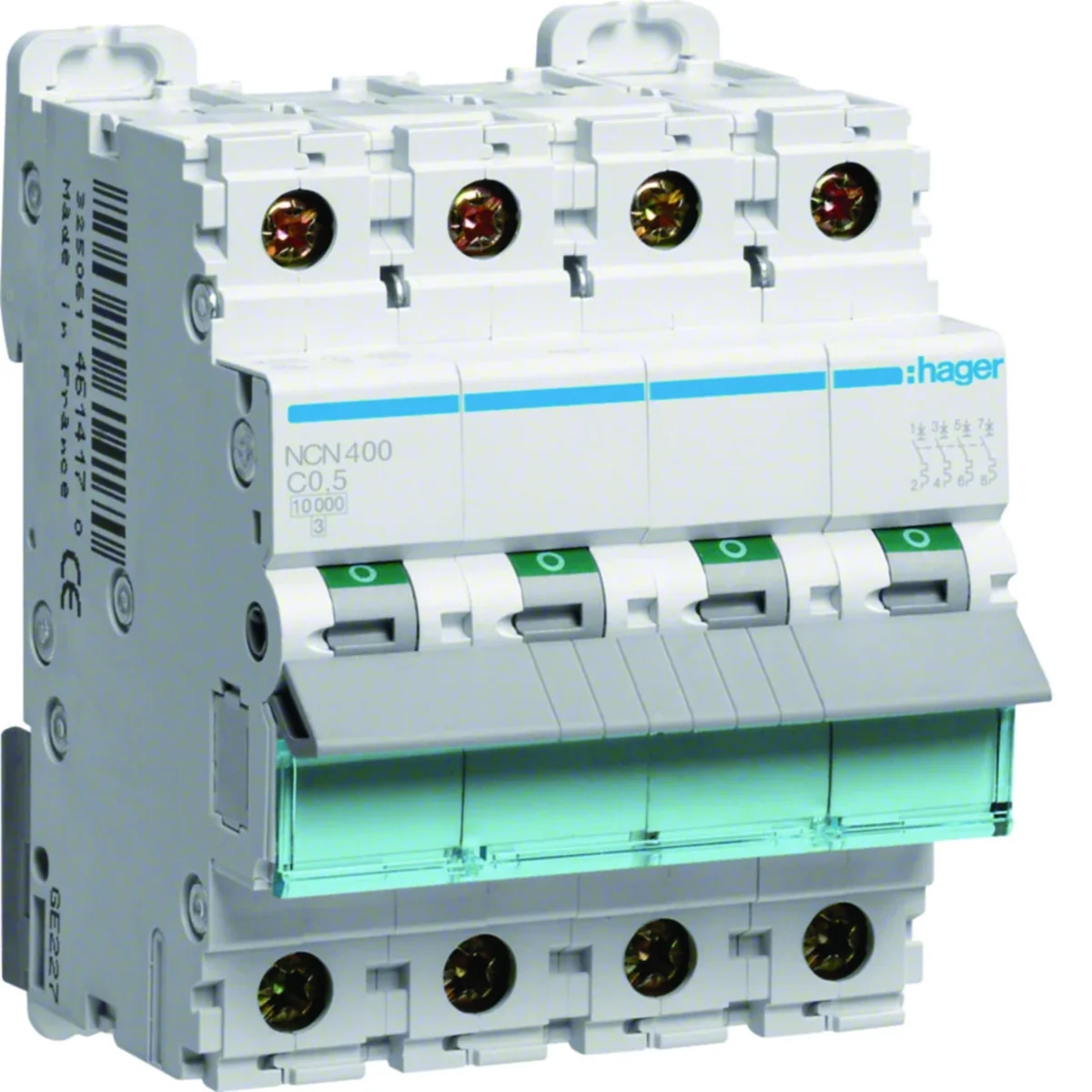

MCB Wyłącznik nadprądowy 10kA 4-biegunowy 0,5A charakterystyka C NCN400

Indeks lokalny:
ABC181HAGE
Nr katalogowy:
NCN400
Kod EAN:
3250614614996
Producent: HAGER
Charakterystyka: C
Głębokość [mm]: 70
Liczba biegunów: 4
Cena:
128,29 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 10 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Wyłącznik nadprądowy MCB do zabezpieczenia instalacji elektrycznej przed skutkami zwarć i przeciążeń. Może także służyć jako środek ochrony przed porażeniem elektrycznym - samoczynne wyłączenie w przypadku zwarcia o pomijalnej impedancji pomiędzy przewodem liniowym a częścią przewodzącą dostępną lub przewodem ochronnym.

Dane techniczne

  • Charakterystyka
    C
  • Liczba biegunów
    4
  • Znamionowe napięcie izolacji [V]
    500
  • Rodzina
    MCB
  • Strata mocy [W]
    3
  • Straty mocy na biegun [W]
    1,49
  • Wysokość [mm]
    83
  • Wytrzymałość mechaniczna (ilość cykli)
    20000
  • Znamionowa zwarciowa zdolność łączeniowa [kA]
    10
  • Zwarciowa zdolność wyłączenia [kA]
    10
  • Maksymalne napięcie pracy [V]
    440
  • Pojemność zacisku wejściowego (linka) [mm²]
    1/25
  • Pojemność zacisku wyjściowego (linka) [mm²]
    1/25
  • Zwarciowy prąd wyłączalny graniczny Icu dla 230V [kA]
    30
  • Zwarciowy prąd wyłączalny graniczny Icu dla 400V [kA]
    15
  • Prąd znamionowy w temperaturze 30°C [A]
    0,5
  • Prąd znamionowy w temperaturze 45°C [A]
    0,43
  • Prąd znamionowy w temperaturze 55°C [A]
    0,37
  • Prąd znamionowy w temperaturze 65°C [A]
    0,31
  • Temperatura magazynowania [°C]
    od -25 do 80
  • Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie
    1
  • Znamionowe napięcie udarowe [V]
    6000
  • PKWIU
    27.12.22.0
  • Głębokość [mm]
    70
  • Moment dokręcania [Nm]
    2,8
  • Prąd znamionowy [A]
    0,5
  • Stopień ochrony
    IP20
  • Straty mocy [W]
    5,72
  • Szerokość [mm]
    70
  • Wytrzymałość elektryczna (ilość cykli)
    4000
  • Zakres temperatur pracy [°C]
    od -25 do 60
  • Znamionowe napięcie łączeniowe [V]
    415
  • Liczba modułów
    4
  • Max/min wartość natężenia prądu AC zadziałania zabezpieczenia
    5/10 In
  • Pojemność zacisku wejściowego (drut) [mm²]
    1/35
  • Pojemność zacisku wyjściowego (drut) [mm²]
    1/35
  • Zwarciowy prąd wyłączalny graniczny Icu dla 240V [kA]
    30
  • Prąd znamionowy w temperaturze 20°C [A]
    0,54
  • Prąd znamionowy w temperaturze 40°C [A]
    0,45
  • Prąd znamionowy w temperaturze 50°C [A]
    0,4
  • Prąd znamionowy w temperaturze 60°C [A]
    0,34
  • Prąd znamionowy w temperaturze 70°C [A]
    0,27
  • Typ napięcia zasilającego
    AC
  • Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie
    0,95
  • Liczba biegunów chronionych
    4

Pozostałe dane techniczne

  • Głębokość wbudowania
    70 mm
  • Liczba biegunów (całkowita)
    4
  • Prąd znamionowy
    0.5 A
  • Napięcie znamionowe izolacji Ui
    500 V
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
    10 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
    10 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
    15 kA
  • Klasa ograniczenia energii
    3
  • Kategoria przepięcia
    3
  • Możliwość dodatkowego wyposażenia
    tak
  • Stopień ochrony (IP)
    IP20
  • Przekrój przyłączanego przewodu wielożyłowego
    1 ... 25 mm²
  • Charakterystyka wyzwalania
    C
  • Liczba biegunów chronionych
    4
  • Napięcie znamionowe
    400 V
  • Znamionowe napięcie udarowe wytrzymywane Uimp
    6 kV
  • Rodzaj napięcia
    AC
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
    30 kA
  • Zakres częstotliwości
    50 ... 60 Hz
  • Jednocześnie rozłączany biegun N
    nie
  • Stopień zanieczyszczenia
    2
  • Szerokość wyrażona liczbą modułów
    4
  • Temperatura otoczenia w warunkach pracy
    -25 ... 70 °C
  • Przekrój przyłączanego przewodu jednodrutowego
    1 ... 35 mm²

Opakowania zbiorcze

Rodzaj opakowania Karton Pakiet Paleta
Ilość 1 szt. 3 szt. 36 szt. 864 szt.
Waga (kg) 0,430 1,420 17,496 400,000
Szerokość (m) 0,070 0,100 0,321 0,800
Długość (m) 0,087 0,080 0,242 1,150
Głębokość (m) 0,073 0,225 0,370 1,200
