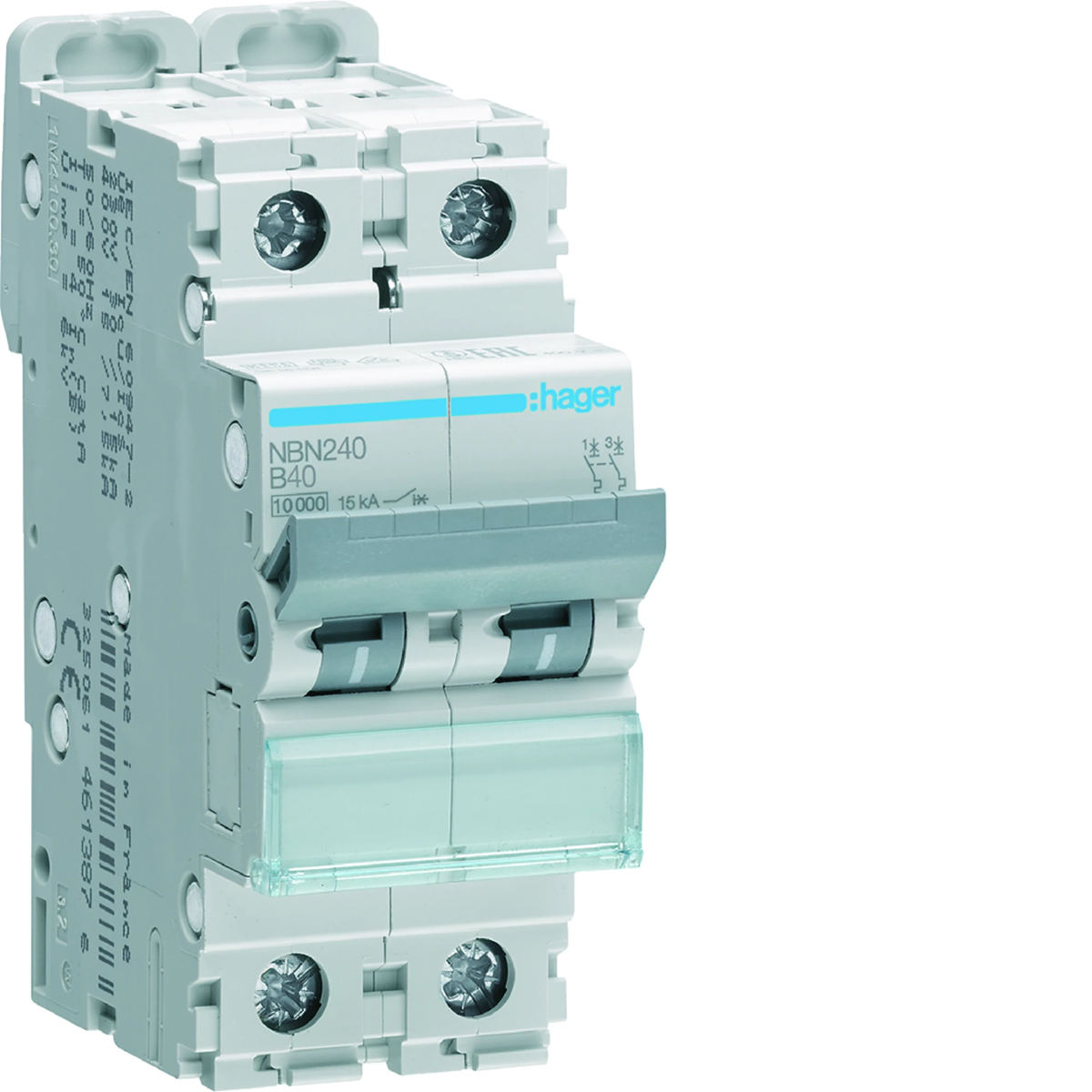

Wyłączniki nadprądowe 0,5 - 63 A. Typ B, C i D
Znamionowa zwarciowa zdolność łączeniowa 10000 A:
• prąd znamionowy wyłączalny zwarciowy graniczny (Icu): 15 kA, zgodnie z PN-EN 60947-2,
• klasa ograniczenia energii: 3,
• napięcie znamionowe łączeniowe:
230/400 V AC - wyłącznik jednobiegunowy,
400 V AC - wyłącznik wielobiegunowy,
• możliwość stosowania w obwodach prądu stałego,
• szeroki zakres akcesoriów, w tym przegrody izolacyjne pomiędzy biegunami,
• możliwość podłączenia za pomocą szyn grzebieniowych pionowych i poziomych,
• zaciski klatkowe: drut do 35 mm², linka do 25 mm²,
• pole opisowe z klapką zabezpieczającą,
• górne i dolne otwieralne klipsy montażowe,
• stopień ochrony: IP2X dla zacisków, IP40 dla aparatu zabudowanego w rozdzielnicy.

Częstotliwość znamionowa [Hz]

50/60
Liczba biegunów

2
Znamionowe napięcie izolacji [V]

500
Strata mocy [W]

6,7
Temperatura pracy [°C]

-25 do 60
Wytrzymałość elektryczna (ilość cykli)

4000
Rodzaj połączenia

Ze śrubą
Napięcie znamionowe AC [V]

230/400

Głębokość [mm]

70
Moment dokręcania [Nm]

2,8
Prąd znamionowy [A]

40
Szerokość [mm]

35
Wysokość [mm]

83
Wytrzymałość mechaniczna (ilość cykli)

20000
Liczba modułów

2
PKWIU

27.12.22.0

Pozostałe dane techniczne

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

2
Prąd znamionowy

40 A
Napięcie znamionowe izolacji Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

15 kA
Klasa ograniczenia energii

3
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

tak
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 25 mm²

Charakterystyka wyzwalania

B
Liczba biegunów chronionych

2
Napięcie znamionowe

400 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

30 kA
Zakres częstotliwości

50 ... 60 Hz
Jednocześnie rozłączany biegun N

nie
Stopień zanieczyszczenia

2
Szerokość wyrażona liczbą modułów

2
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 35 mm²

Producent

HAGER POLO Sp. z o. o.
Adres

43-100 Tychy Fabryczna 10
Email

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
NIP

6460015532
GLN

5900009931532

Rodzaj opakowania		Karton	Pakiet	Paleta
Ilość	1 szt.	6 szt.	72 szt.	1728 szt.
Waga (kg)	0,224	1,465	17,960	456,040
Szerokość (m)	0,035	0,095	0,315	0,800
Długość (m)	0,087	0,085	0,215	1,050
Głębokość (m)	0,073	0,230	0,360	1,200
