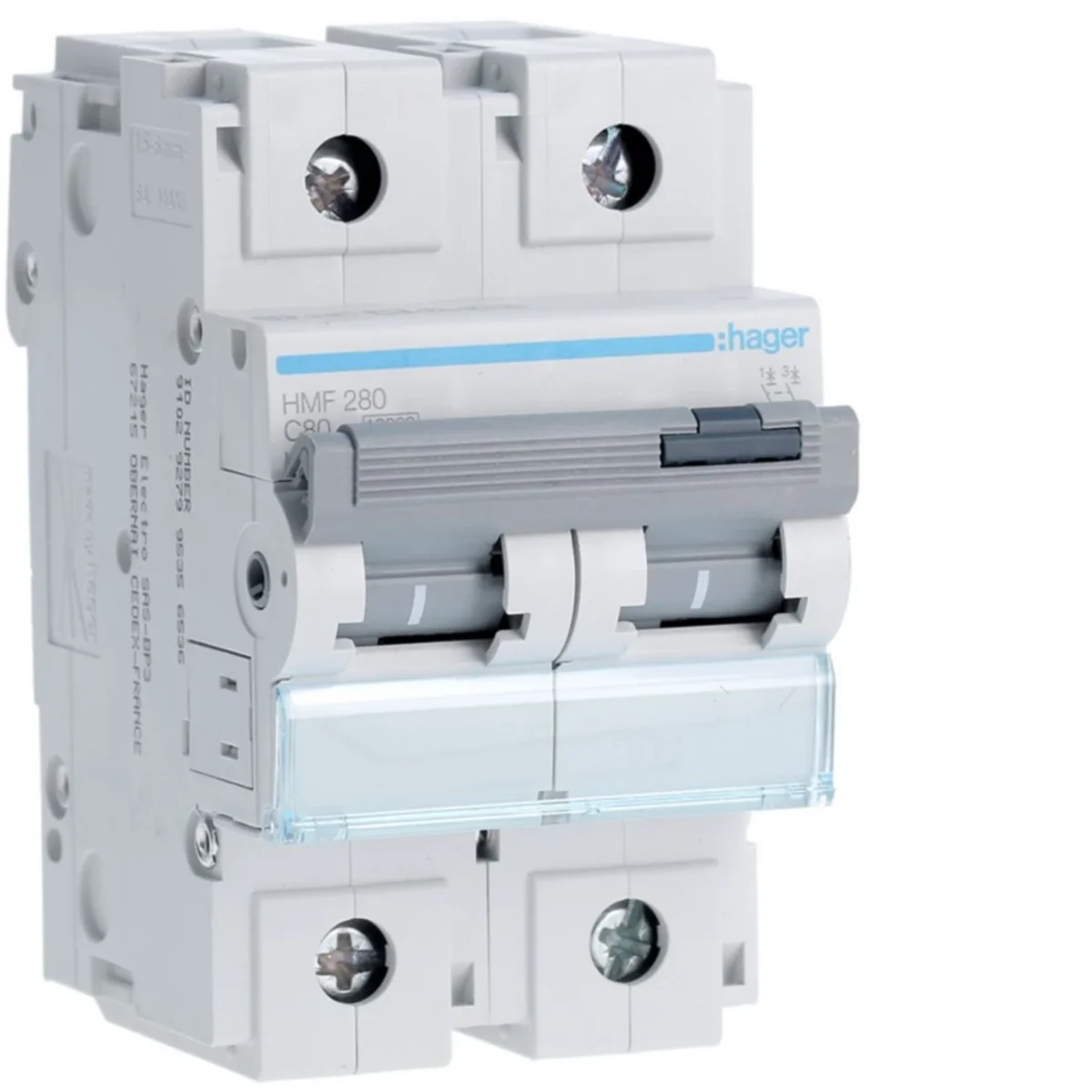

Name: MCB Wyłącznik nadprądowy 10kA 2P C 80A
Brand: HAGER
SKU: ABC041HAGE
Price: 142.63 PLN

Charakterystyka

C
Głębokość [mm]

70
Moment dokręcania [Nm]

3,5 do 5
Prąd znamionowy [A]

80
Stopień ochrony

IP20
Straty mocy [W]

11,98
Szerokość [mm]

53
Wysokość [mm]

90
Wytrzymałość mechaniczna (ilość cykli)

20000
Znamionowe napięcie łączeniowe [V]

415
Liczba modułów

3
Zwarciowy prąd wyłączalny graniczny Icu dla 230V [kA]

10
Zwarciowy prąd wyłączalny graniczny Icu dla 400V [kA]

10
Zwarciowy prąd wyłączalny graniczny na biegun dla 400V [kA]

4,5
Prąd znamionowy w temperaturze 30°C [A]

80
Prąd znamionowy w temperaturze 45°C [A]

72,6
Prąd znamionowy w temperaturze 55°C [A]

67,2
Zzwarciowy prąd wyłączalny eksploatacyjny Ics [%]

75
Temperatura magazynowania [°C]

od -25 do 80
Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie

1
Znamionowe napięcie udarowe [V]

6000
Przekrój przewodu (linka) [mm²]

35
PKWIU

27.12.22.0

Częstotliwość znamionowa [Hz]

60
Liczba biegunów

2
Znamionowe napięcie izolacji [V]

500
Rodzina

MCB
Strata mocy [W]

15
Straty mocy na biegun [W]

6,13
Typ podłączenia

Zaciski z systemem wyrównania
Wytrzymałość elektryczna (ilość cykli)

4000
Zakres temperatur pracy [°C]

od -5 do 60
Znamionowa zwarciowa zdolność łączeniowa Icn [kA]

10
Max/min wartość natężenia prądu AC zadziałania zabezpieczenia

5/10 In
Zwarciowy prąd wyłączalny graniczny Icu dla 240V [kA]

10
Zwarciowy prąd wyłączalny graniczny Icu dla 415V [kA]

10
Prąd znamionowy w temperaturze 20°C [A]

86,4
Prąd znamionowy w temperaturze 40°C [A]

75,1
Prąd znamionowy w temperaturze 50°C [A]

70
Prąd znamionowy w temperaturze 60°C [A]

64,3
Zwarciowy prąd wyłączalny roboczy Ics [kA]

7,5
Typ napięcia zasilającego

AC
Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie

0,95
Liczba biegunów chronionych

2
Przekrój przewodu (drut) [mm²]

70

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

2
Prąd znamionowy

80 A
Napięcie znamionowe izolacji Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

10 kA
Jednocześnie rozłączany biegun N

nie
Stopień zanieczyszczenia

3
Szerokość wyrażona liczbą modułów

3
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 70 mm²

Charakterystyka wyzwalania

C
Liczba biegunów chronionych

2
Napięcie znamionowe

415 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

10 kA
Zakres częstotliwości

50 ... 60 Hz
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

tak
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 50 mm²

MCB Wyłącznik nadprądowy 10kA 2P C 80A HMF280
