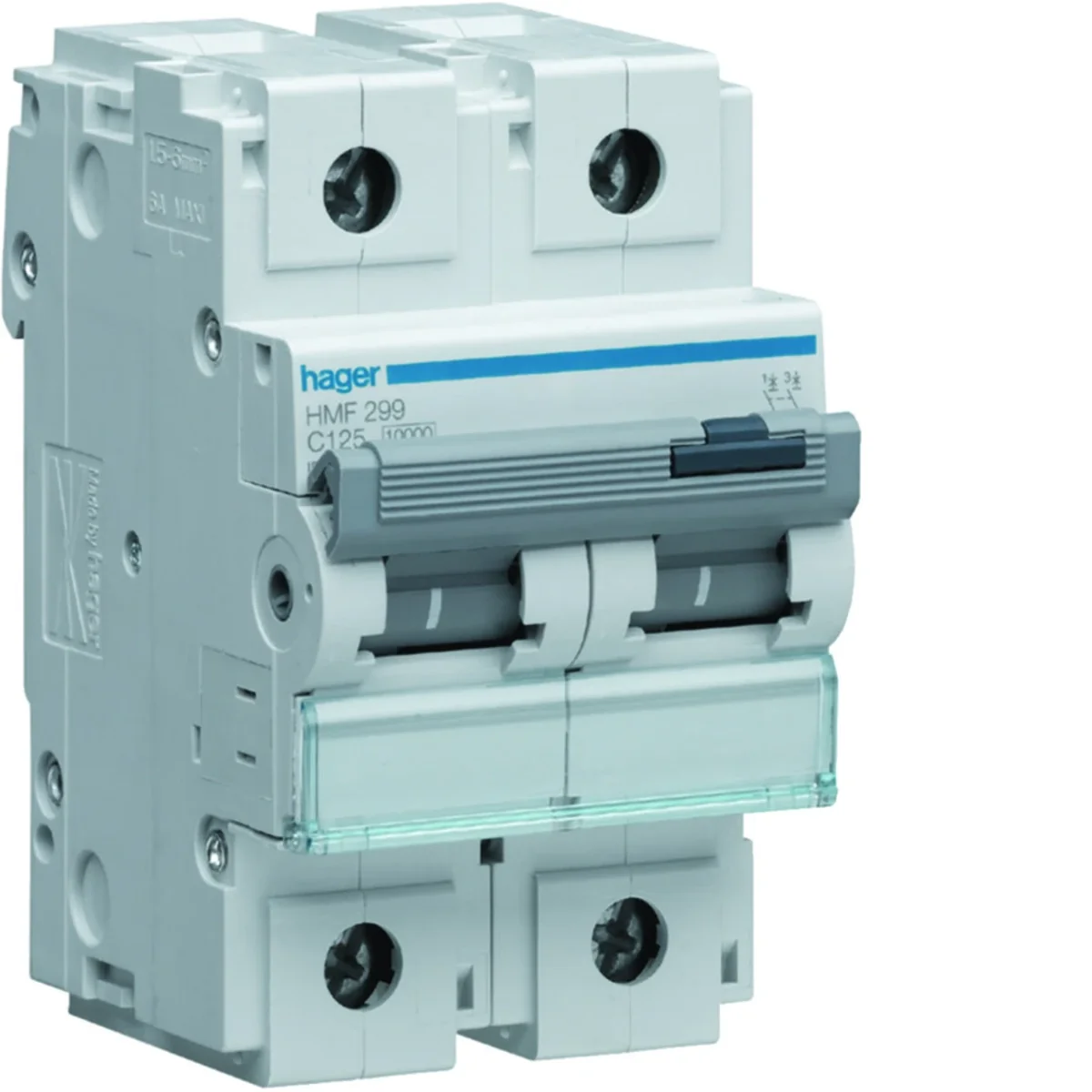

MCB Wyłącznik nadprądowy 10kA 2P C 125A HMF299

Indeks lokalny:
ABC043HAGE
Nr katalogowy:
HMF299
Kod EAN:
3250613231026
Producent: HAGER
Charakterystyka: C
Częstotliwość znamionowa [Hz]: 60
Głębokość [mm]: 70
Cena:
583,32 zł
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 10 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Drukuj

Opis produktu

Wyłącznik nadprądowy MCB do zabezpieczenia instalacji elektrycznej przed skutkami zwarć i przeciążeń. Może także służyć jako środek ochrony przed porażeniem elektrycznym - samoczynne wyłączenie w przypadku zwarcia o pomijalnej impedancji pomiędzy przewodem liniowym a częścią przewodzącą dostępną lub przewodem ochronnym.

Dane techniczne

  • Charakterystyka
    C
  • Głębokość [mm]
    70
  • Moment dokręcania [Nm]
    3,5 do 5
  • Prąd znamionowy [A]
    125
  • Stopień ochrony
    IP20
  • Straty mocy [W]
    21
  • Szerokość [mm]
    53
  • Wysokość [mm]
    90
  • Wytrzymałość mechaniczna (ilość cykli)
    20000
  • Znamionowe napięcie łączeniowe [V]
    415
  • Liczba modułów
    3
  • Zwarciowy prąd wyłączalny graniczny Icu dla 230V [kA]
    10
  • Zwarciowy prąd wyłączalny graniczny Icu dla 400V [kA]
    10
  • Zwarciowy prąd wyłączalny graniczny na biegun dla 400V [kA]
    4,5
  • Prąd znamionowy w temperaturze 40°C [A]
    119
  • Prąd znamionowy w temperaturze 50°C [A]
    112
  • Prąd znamionowy w temperaturze 60°C [A]
    105,6
  • Zwarciowy prąd wyłączalny roboczy Ics [kA]
    7,5
  • Typ napięcia zasilającego
    AC
  • Współczynnik korekcyjny prądu znamionowego dla 3 aparatów zainstalowanych obok siebie
    0,95
  • Liczba biegunów chronionych
    2
  • Przekrój przewodu (drut) [mm²]
    70
  • Częstotliwość znamionowa [Hz]
    60
  • Liczba biegunów
    2
  • Znamionowe napięcie izolacji [V]
    500
  • Rodzina
    MCB
  • Strata mocy [W]
    20
  • Straty mocy na biegun [W]
    10,85
  • Typ podłączenia
    Zaciski z systemem wyrównania
  • Wytrzymałość elektryczna (ilość cykli)
    4000
  • Zakres temperatur pracy [°C]
    od -5 do 60
  • Znamionowa zwarciowa zdolność łączeniowa Icn [kA]
    10
  • Max/min wartość natężenia prądu AC zadziałania zabezpieczenia
    5/10 In
  • Zwarciowy prąd wyłączalny graniczny Icu dla 240V [kA]
    10
  • Zwarciowy prąd wyłączalny graniczny Icu dla 415V [kA]
    10
  • Prąd znamionowy w temperaturze 30°C [A]
    125
  • Prąd znamionowy w temperaturze 45°C [A]
    115,7
  • Prąd znamionowy w temperaturze 55°C [A]
    109,1
  • Zzwarciowy prąd wyłączalny eksploatacyjny Ics [%]
    75
  • Temperatura magazynowania [°C]
    od -25 do 80
  • Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie
    1
  • Znamionowe napięcie udarowe [V]
    6000
  • Przekrój przewodu (linka) [mm²]
    35
  • PKWIU
    27.12.22.0

Pozostałe dane techniczne

  • Głębokość wbudowania
    70 mm
  • Liczba biegunów (całkowita)
    2
  • Prąd znamionowy
    125 A
  • Napięcie znamionowe izolacji Ui
    500 V
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
    10 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
    10 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
    10 kA
  • Jednocześnie rozłączany biegun N
    nie
  • Stopień zanieczyszczenia
    3
  • Szerokość wyrażona liczbą modułów
    3
  • Temperatura otoczenia w warunkach pracy
    -25 ... 70 °C
  • Przekrój przyłączanego przewodu jednodrutowego
    1 ... 70 mm²
  • Charakterystyka wyzwalania
    C
  • Liczba biegunów chronionych
    2
  • Napięcie znamionowe
    415 V
  • Znamionowe napięcie udarowe wytrzymywane Uimp
    6 kV
  • Rodzaj napięcia
    AC
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
    10 kA
  • Zakres częstotliwości
    50 ... 60 Hz
  • Kategoria przepięcia
    3
  • Możliwość dodatkowego wyposażenia
    tak
  • Stopień ochrony (IP)
    IP20
  • Przekrój przyłączanego przewodu wielożyłowego
    1 ... 50 mm²

Opakowania zbiorcze

Rodzaj opakowania Karton Pakiet Paleta
Ilość 1 szt. 1 szt. 24 szt. 576 szt.
Waga (kg) 0,470 0,471 11,744 306,856
Szerokość (m) 0,053 0,095 0,315 0,800
Długość (m) 0,090 0,056 0,215 1,010
Głębokość (m) 0,072 0,081 0,365 1,200
